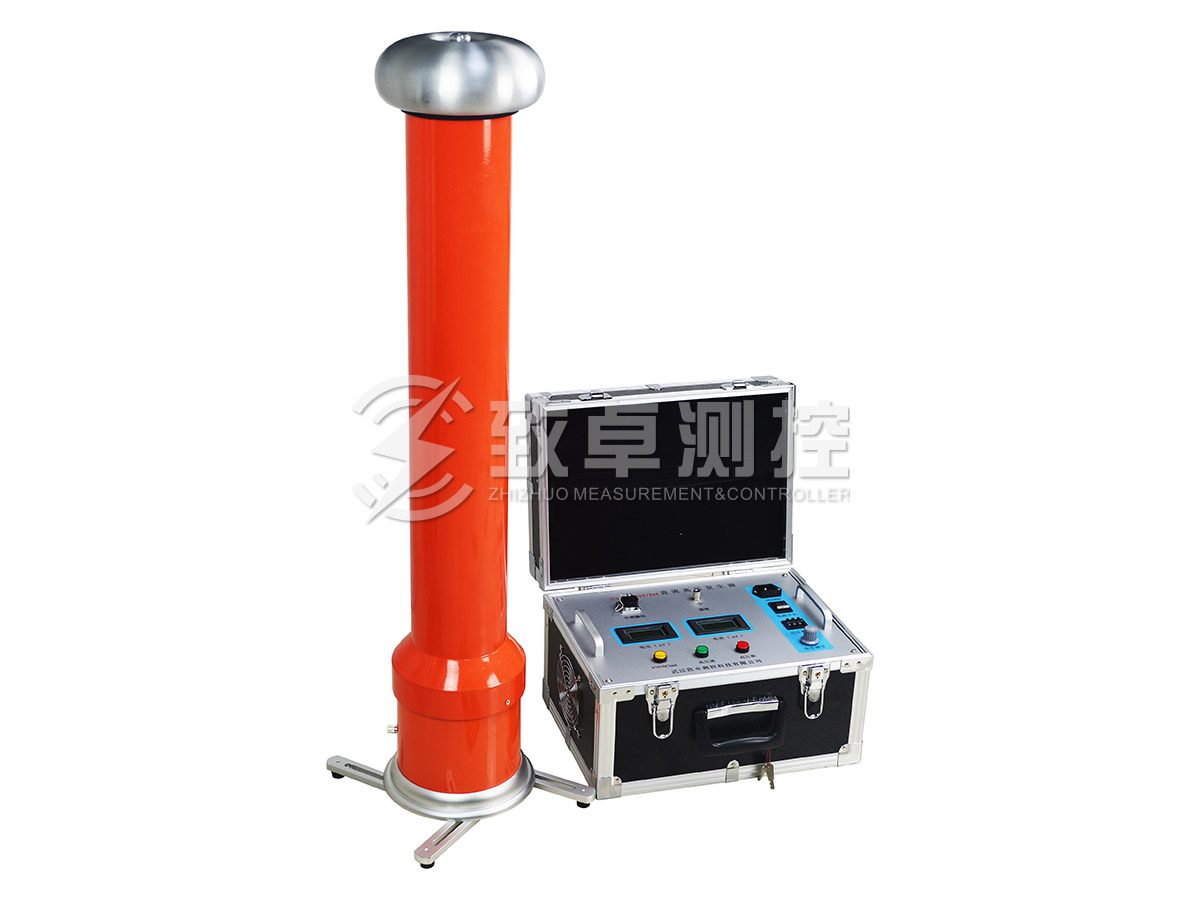

ZC-540 直流高压发生器

  • 直流高压发生器(左视图)

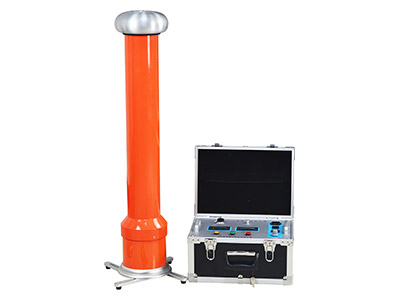

  • 直流高压发生器(前视图)
  • 直流高压发生器(右视图)
  • 直流高压发生器(微安表)

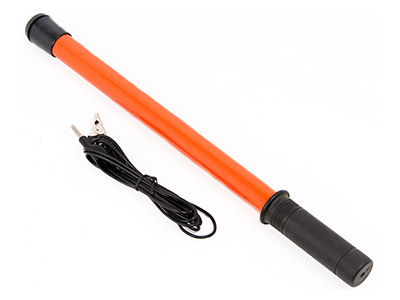

  • 直流高压发生器(放电棒)
  • 直流高压发生器(连接线)

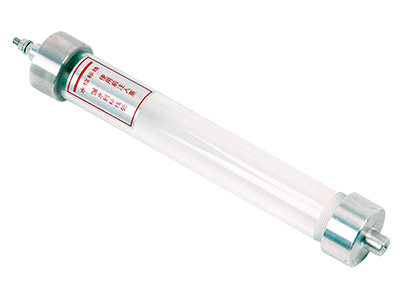

  • 直流高压发生器(限流电阻)
  • 直流高压发生器(接地线+电源线)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-540直流高压发生器】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的直流高压发生器提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 直高发,直流高压发生器,ZGF直流高压发生器

  • 相关文章
  • ZC-540系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
                    规格
      技术参数
    60/2 60/3 60/5 120/2 120/3 120/5 200/2 200/3 200/5 300/2 300/5
    额定电压(kV) 60 60 60 120 120 120 200 200 200 300 300
    额定电流(mA) 2 3 4 2 3 5 2 3 5 2 5
    额定功率(W) 120 180 300 240 360 600 400 600 1000 600 1500
    机箱重量(kg) 3.5 4.0 4.0 4.0 4.5 4.5 5.5 6.0 6.5 6.5 7.5
    倍压重量(kg) 6 6 6 7 7 6.0 8.7 9 9 11 11.5
    倍压高度(mm) 440 440 440 535 535 770 970 970 970 1250 1250
    电压测量精度 数显表 ±(1.5%读数±2个字)
    电流测量精度 数显表 ±(1.5%读数±2个字)
    波纹系数 ≤0.5%
    电压稳定度 随机波动,电源电压变化±10%时≤1%
    过载能力 空载电压可超出额定电压10%使用十分钟
    极限充电电流为1.25倍额定电流
    电       源 AC 220V±10% 50Hz±5Hz
    工作方式 间断使用30分钟
    一次连续时间极限为10分钟
    工作环境 工作温度:-10℃~40℃
    相对湿度:室温为25℃时不大于85%(无凝露)
    海拔高度:1500米以下
    带  电 容
    负荷能力
    被试品电容量无限制
    可用1.5倍的额定电流充电
    结构特点 环氧玻璃钢电气绝缘倍压筒
    空气绝缘、无泄漏之虑
    操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)
    较为适合氧化锌避雷器试验
    过压保护采用拨置,一目了然
    立卧两用型国际标准机箱,方便现场

    1、机箱采用铝合金机箱。

    2、采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。

    3、采用电压大反馈,输出电压稳定度高,纹波系数≤0.5%。

    4、全量程平滑调压,电压调节精度好,调节精度≤0.5%,稳定度≤1%,电压电流误差±(1.5%±2个字),电流误差±(1.5%±2个字)。

    5、升压电位器零起升压。

    6、0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度±(1.5%±2个字)。

    7、过压保护采用拔码设定,一目了然,误差±2%。

    8、倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。

    9、ZC-540产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。

    ZC-540系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等高压电气设备进行直流耐压试验。ZC-540系列直流高压发生器采用中频倍压电路,PWM中频脉宽调制技术,使电压稳定度大幅度提高。根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施,使直流高压发生器在额定电压下放电而不损坏仪器。
