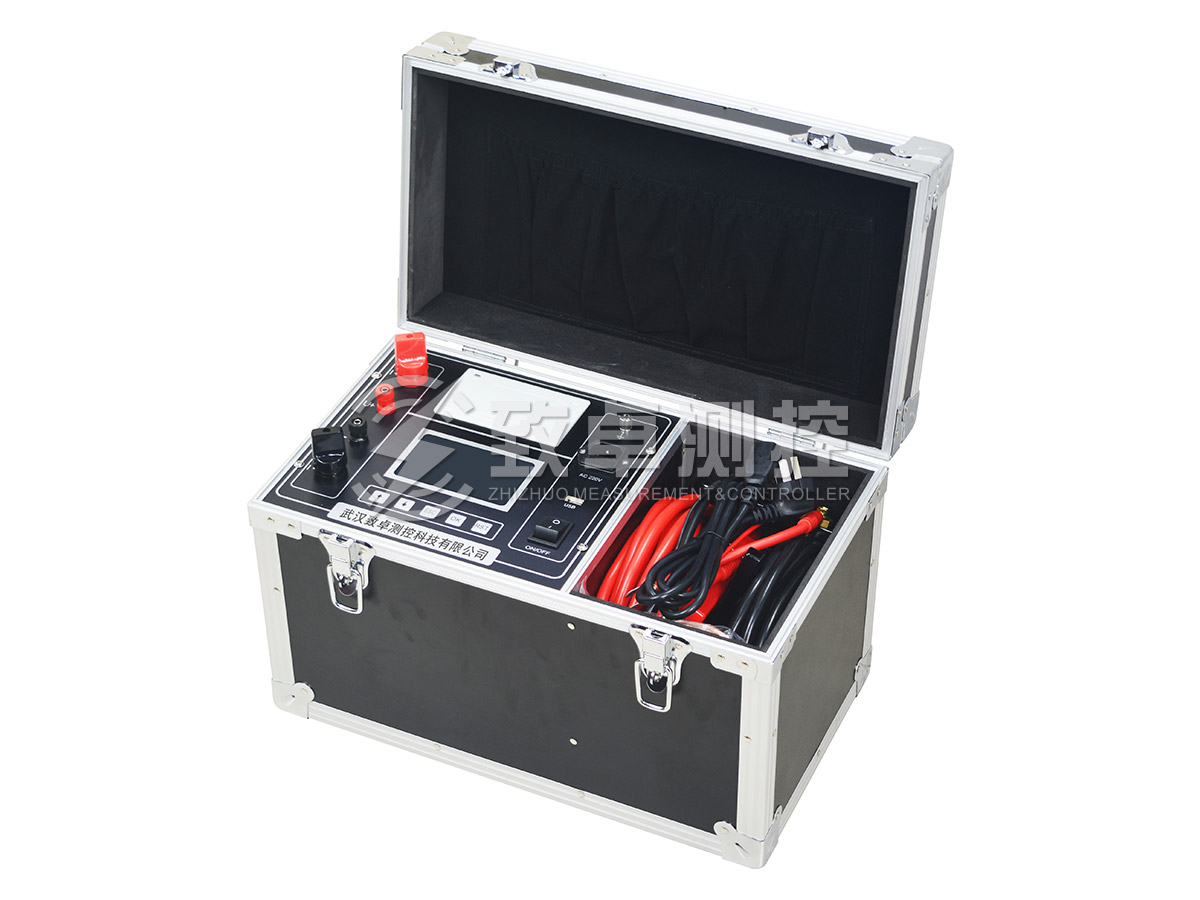

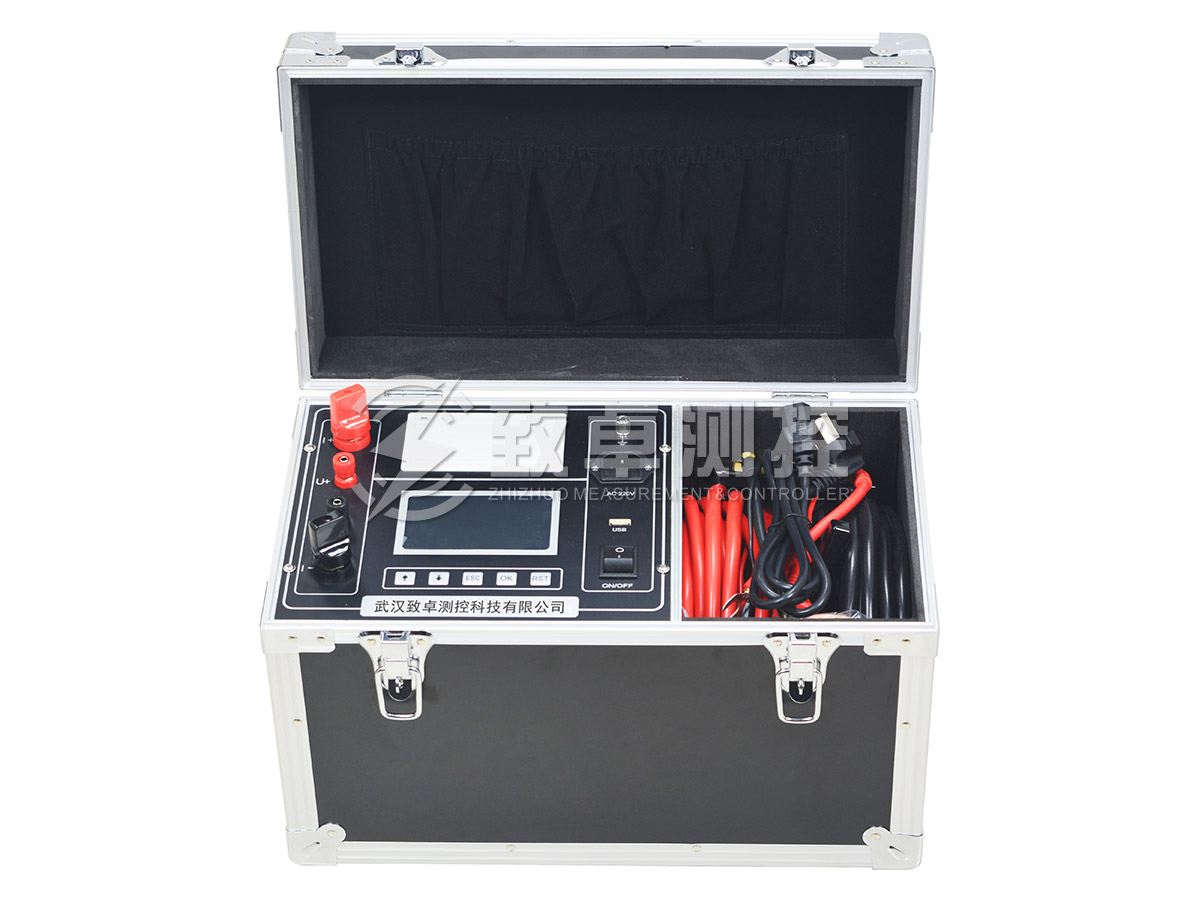

ZC-302 回路电阻测试仪

ZC-302回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
  • 产品参数
  • 产品特性
  • 应用指南
  • 经典案例
  • 相关视频
测试电流 ZC-302-100A     50A、100A
ZC-302-200A     50A、100A、150A、200A
测量范围 ZC-302-100A     1~3000μΩ
ZC-302-200A     1~3000μΩ
消耗功率 ZC-302-100A     ≤500W
ZC-302-200A     ≤1000W
其他指标 分  辨  率     0.01μΩ
准  确  度     1%±0.5μΩ
输出电压     0~5V
工作方式     可设置输出时间
工作电源 工作电压     AC 220V±10%
工作频率     50Hz±5Hz
工作环境 使用温度     -20℃~40℃
相对湿度     ≤80%RH,不结露
外形尺寸 ZC-302-100A     320×150×150mm3
ZC-302-200A     320×165×165mm3
主机重量 ZC-302-100A     5kg
ZC-302-200A     6kg

1、测试电流大,完全符合有关测试接触电阻的国家标准要求。

2、测试电流来自高精度的100A/200A开关式恒流电源,无需人工调节,测试迅速准确。

3、采用四端子接线法,有效地排除了测试线电阻对测试结果的影响。

4、测试速度快,USB接口可PC机连接,上传试验数据。

5、长时间工作,设有过热保护电路,仪器可靠稳定。

6、操作简便,重量轻。

断路器(以下简称开关)导电回路的导电性能的好坏,对保障开关的安全运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻,并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压,电流都比较小,当开关的动静触头之间有杂质或表面有氧化等,测试的数据分散性就较大。同时电桥的抗干扰性差,因此国家标准规定必须使用100A以上直流电流进行测试。

ZC-302回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器,广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。
