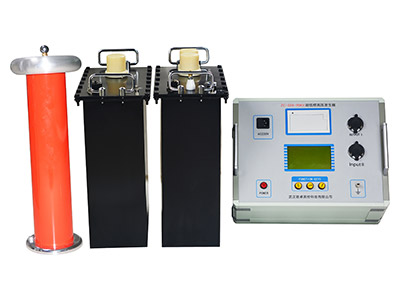

ZC-524 超低频高压发生器

  • 超低频高压发生器(左视图)超低频高压发生器(左视图)
  • 超低频高压发生器(前视图)超低频高压发生器(前视图)
  • 超低频高压发生器(右视图)超低频高压发生器(右视图)
  • 超低频高压发生器(连接线)超低频高压发生器(连接线)
  • 超低频高压发生器(连接线)超低频高压发生器(连接线)
  • 超低频高压发生器(连接线)超低频高压发生器(连接线)
  • 超低频高压发生器(高压线)超低频高压发生器(高压线)
  • 超低频高压发生器(放电棒)超低频高压发生器(放电棒)
  • 超低频高压发生器(左视图)
  • 超低频高压发生器(前视图)
  • 超低频高压发生器(右视图)
  • 超低频高压发生器(连接线)
  • 超低频高压发生器(连接线)
  • 超低频高压发生器(连接线)
  • 超低频高压发生器(高压线)
  • 超低频高压发生器(放电棒)
客户服务热线
销售热线:400-027-1566
技术支持:027-51119335
立即咨询
服务说明

武汉致卓测控科技有限公司专业生产【ZC-524超低频高压发生器】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的超低频高压发生器提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

关 键 词

超低频高压发生器,0.1Hz超低频高压发生器,超低频耐压试验装置

ZC-524系列超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。
  • 产品参数
  • 产品特性
  • 应用指南

1、基本参数参数:

项       目 技术参数
输出频率        0.1Hz、0.05Hz、0.02Hz
带载能力        0.1Hz     最大1.1µF
       0.05Hz       最大2.2µF
       0.02Hz       最大5.5µF
测量精度        3%
电压正,负峰值误差        ≤3%
电压波形失真度        ≤5%
使用条件        工作温度:-10℃~+40℃
       相对湿度:≤85%RH
电       源        AC 220V±10%;50Hz

2、不同规格超低频参数:

型       号 额定电压 带载能力 电源保险管 重       量 用       途
ZC-524-30/1.1 30kV
(峰值)
0.1Hz,≤1.1µF 10A 控制器:4kg
升压体:25kg
10kV电缆
发电机
0.05Hz,≤2.2µF
0.02Hz,≤5.5µF
ZC-524-50/5 50kV
(峰值)
0.1Hz,≤5µF 55A 控制器:5kg
升压体:55kg
用于电缆故障的烧穿
0.05Hz,≤10µF
0.02Hz,≤25µf
ZC-524-80/1.1 80kV
(峰值)
0.1Hz,≤1.1µF 30A 控制器:5kg
升压体:45kg
35kV电缆
发电机

1、电流、电压、波形数据均直接从高压侧采样获得,所以数据准确。

2、具有过压保护功能,当输出超过所设定的限压值时,仪器将停机保护,动作时间小于20ms。

3、具有过流保护功能:设计为高低压双重保护,高压侧可按设定值进行精确停机保护;低压侧的电流超过额定电流时将进行停机保护,动作时间都小于20ms。

4、高压输出保护电阻设计在升压体内,所以外面不需另接保护电阻。

5、由于采用了高低压闭环负反馈控制电路,所以输出无容升效应。

ZC-524系列超低频高压发生器接合了现代数字变频先进技术,采用微机控制,升压、降压、测量、保护完全自动化。由于全电子化,所以体积小重量轻、大屏幕液晶显示,清晰直观、且能显示输出波形、打印试验报告。

ZC-524系列超低频高压发生器设计指标完全符合《电力设备专用测试仪器通用技术条件,第4部分:超低频高压发生器通用技术条件》电力行业标准,使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号,所以存在正弦波波形不标准,测量误差大,高压部分有火花放电,设备笨重,而且正弦波的二,四象限还需要大功率高压电阻进行放电整形,所以设备的整体功耗较大。
