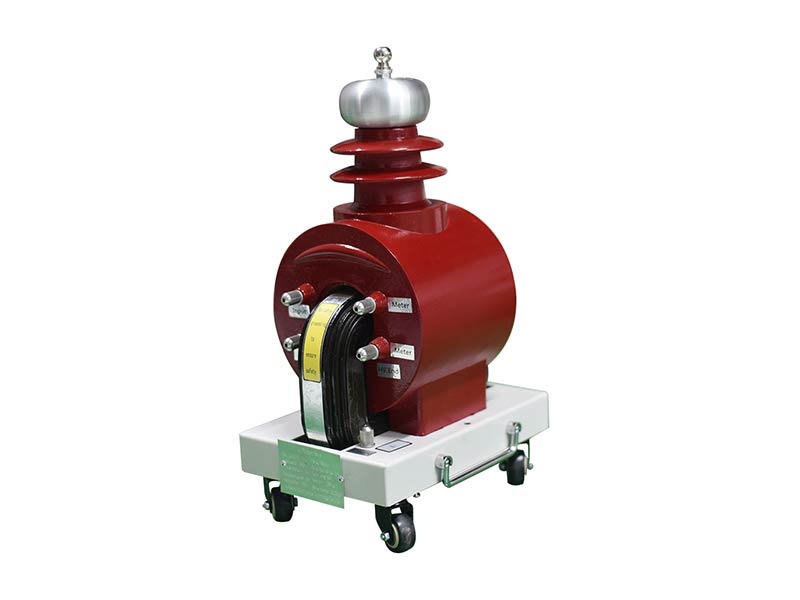

ZC-501C 干式试验变压器

  • 干式试验变压器
  • 干式试验变压器
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-501C干式试验变压器】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的干式试验变压器提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 干式变,干式试验变压器,干式高压试验变压器

  • 相关文章
  • ZC-501C系列干式试验变压器具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。适用于电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频

    1、技术参数

    输出电压        10kV~120kV
    阻抗电压        ≤12%
    输出电压波形        正弦波
    表面温升        <55℃
    空载电流        <4%

    2、主要产品规格

    规格
    型号
    容量
    (kVA)
    输入电压
    (V)
    输出电压
    (kV)
    输出电流
    (mA)
    外形尺寸
    (mm)
    重量
    (kg)
      ZC-501C-1.5/50 1.5 200或400 50 30 260×240×450 12
      ZC-501C-3/50 3 60 330×280×510 25
      ZC-501C-5/50 5 100 330×280×510 37
      ZC-501C-10/50 10 200 360×350×850 32
      ZC-501C-15/50 15 300 360×350×950 72
      ZC-501C-20/50 20 400 360×350×1000 78
      ZC-501C-25/50 25 500 430×450×1100 82
      ZC-501C-30/50 30 600 430×450×1200 120
      ZC-501C-5/100 5 200或400 100 50 360×350×1000 72
      ZC-501C-10/100 10 100 360×350×1100 75
      ZC-501C-15/100 15 150 360×350×1200 78
      ZC-501C-20/100 20 200 430×450×1200 82
      ZC-501C-25/100 25 250 430×450×1200 110
      ZC-501C-30/100 30 300 430×450×1200 120
      ZC-501C-15/120 15 120 125 360×350×1100 85
      ZC-501C-20/120 20 160 430×450×1200 121
      ZC-501C-25/120 25 200 430×450×1200 115
      ZC-501C-30/120 30 250 430×450×1200 130

    1、本干式试验变压器体积小、重量轻、结构紧凑、无渗油,免维护;

    2、接线简单直观,使用方便;

    3、绝缘可靠性好,外形美观;

    4、该系列干式试验变压器有过电压保护功能。

    ZC-501C系列干式试验变压器利用先进的生产设备,采用线圈绕组环氧真空浇注及CD型铁芯的新工艺,和同类产品油浸式变压器相比,明显地降低重量,减少体积,在质量上提高了绝缘强度和抗湿程度,并有效地削弱了漏磁而大大加强了变压器承受试验短路电流的冲击能力。

    ZC-501C系列干式试验变压器具有重量轻,体积小,造型美观,性能稳定,使用携带方便等特点,特别适用于现场操作使用,是国内更新换代的新型交直流两用高压试验变压器。本系列干式试验变压器适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

    ZC-501C系列干式试验变压器与同容量,同电压的油浸式试验变压器相比,削弱了漏磁,提高了绝缘强度和抗湿能力。并具有重量轻、体积小、性能稳定、使用携带方便、无渗漏油等优点。
