ZC-120C CVT现场校验装置

  • CVT现场校验装置
  • CVT现场校验装置(控制箱)

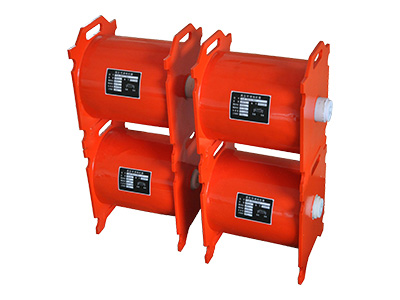

  • CVT现场校验装置(电抗器)
  • CVT现场校验装置(励磁变)
  • CVT现场校验装置(分压器)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-120CCVT现场校验装置】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的CVT现场校验装置提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • CVT现场校验装置

  • 相关文章
  • ZC-120C CVT现场校验装置由工频串联谐振升压装置、互感器校验仪、标准电压互感器、电压负荷箱组成。其中工频串联谐振升压采用了串联谐振的原理,采用了无极手动调感的技术,使得所需电源,试验设备体积和重量几十倍的下降,方便地满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压需要。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
           一、工频串联谐振部分
    输入电源 AC220(单相)
    工作频率 50Hz
    环境条件 温度:-5℃~+40℃
    相对湿度:﹤90%
    输出电压波形 失真度,优于0.5%
    额定输入电压 220V
    额定输入电流 22.7A/45.4A
    额定输出电流 0.5A/1A
    单台电抗器耐压 40kV/60kV
    单台电抗器容量 20kVA/40kVA/60kVA
           二、电抗器部分
    电压等级 电抗器台数 控制箱容量(kVA) 励磁变容量(kVA) 励磁变电压(kV) 装置输出电压(kV)
    110kV 2 5 5 6 80
    220kV 5 5 5 10 160
    330kV 6 10 10 15 240
    500kV 8 10 10 20 320

    1、输出电压电流波形良好,失真度小于0.5%;

    2、不需要过压保护,当试品发生击穿时,系统失谐、谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏;

    3、便于现场搬动,该工频串联谐振升压装置为干式组合串联谐振装置,由励磁变 压器和多个谐振电抗器组成,单个组成单元体积小、重量轻、接线简单,特别适合现场使用;

    4、本工频串联谐振升压装置使用的电抗器采用了连续可调节气隙的方式来方便的可宽范围的调节其电感值,这样,试验升压时,对于电容量大于3000PF试品可以不配备电容器,就大大的减少了电容器的配备数,使试验变得极为方便。

    ZC-120C CVT现场校验装置由工频串联谐振升压装置、互感器校验仪、标准电压互感器、电压负荷箱组成。其中工频串联谐振升压采用了串联谐振的原理,采用了无极手动调感的技术,使得所需电源,试验设备体积和重量几十倍的下降,方便地满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压需要。再利用互感器校验仪、负荷箱、标准电压互感器遵照国家规程完成CVT的误差校验。
