CVT现场校验装置介绍

时间:2019-06-13        阅读:loading... 次        来源:致卓测控
文章标题:CVT现场校验装置介绍关  键 词:CVT现场校验装置概      述:ZC-120C CVT现场校验装置由工频串联谐振升压装置、互感器校验仪、标准电压互感器、电压负荷箱组成。其中工频串联谐振升压采用了串联谐振的原理

一、什么是CVT现场校验装置

ZC-120C CVT现场校验装置由工频串联谐振升压装置、互感器校验仪、标准电压互感器、电压负荷箱组成。其中工频串联谐振升压采用了串联谐振的原理,采用了无极手动调感的技术,使得所需电源,试验设备体积和重量几十倍的下降,方便地满足35kV、66kV、110kV、220kV、330kV、500kV电压等级各类型CVT校验的升压需要。再利用互感器校验仪、负荷箱、标准电压互感器遵照国家规程完成CVT的误差校验。

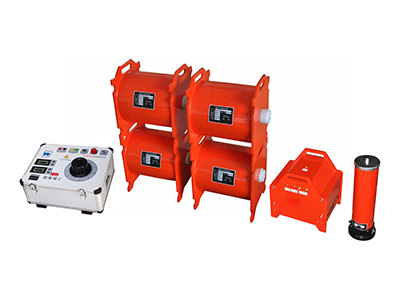

CVT现场校验装置

二、 CVT现场校验装置的特点

1. 输出电压电流波形良好,失真度小于0.5%;

2. 不需要过压保护,当试品发生击穿时,系统失谐、谐振高压消失,电抗器立即起到限制短路电流的作用,不会加剧对试品的损坏;

3. 便于现场搬动,该工频串联谐振升压装置为干式组合串联谐振装置,由励磁变 压器和多个谐振电抗器组成,单个组成单元体积小、重量轻、接线简单,特别适合现场使用;

4. 本工频串联谐振升压装置使用的电抗器采用了连续可调节气隙的方式来方便的可宽范围的调节其电感值,这样,试验升压时,对于电容量大于3000PF试品可以不配备电容器,就大大的减少了电容器的配备数,使试验变得极为方便。

文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
