PT励磁特性测试仪的手动测试试验方法

时间:2018-11-12 阅读: 次 来源:致卓测控
文章标题:PT励磁特性测试仪的手动测试试验方法关  键 词:PT励磁特性测试仪,PT励磁特性测试仪的手动测试试验方法概      述:ZC-121A PT励磁特性测试仪又称互感器励磁特性测试仪及电压互感器励磁特性测试仪。ZC-121A PT励磁特性测试仪主要用于(PT)电压互感器出厂励磁特性、空载特性测量。

ZC-121A PT励磁特性测试仪是武汉致卓测控科技有限公司根据PT的最新国家标准《GB/T 22071.2-2008 互感器试验导则 第2部分:电磁式电压互感器》的规定,并结合互感器生产厂家的实际需求,与中国电力科学研究院武汉高压研究所联合研制的专门针对PT出厂励磁特性、空载特性测量的专用仪器。PT励磁特性测试仪采用最先进的DSP+FPGA技术,跟踪测量速度快、捕捉数据准确、更能强大、使用方便,在国内处于领先水平。

ZC-121A PT励磁特性测试仪的手动测试试验方法

1、接通PT励磁特性测试仪工作电源,打开电源开关,待PT励磁特性测试仪复位后进入如图1所示的界面图,按"↑""↓"键选择"手动测试",然后按"OK"即可进入如图2所示的"手动测试参数设置"界面。

PT励磁特性测试仪开机界面图
图1 PT励磁特性测试仪开机界面图

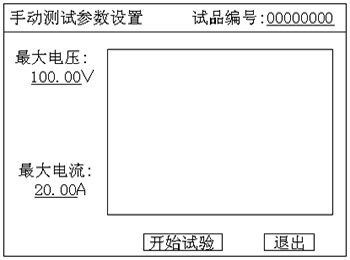

PT励磁特性测试仪手动测试参数设置界面
图2 手动测试参数设置界面

其中:

PT励磁特性测试仪编号――是用于区分不同设备、不同试验性质、次数。以便于在历史数据中查找和技术管理。

最大电压――是指试验中需要测试的最大电压值,范围(0--300V),当超过此电压时PT励磁特性测试仪会报警。

最大电流――是指试验中需要测试的最大电流值,范围(0--20A),当超过此电流时PT励磁特性测试仪会报警。

按照界面中的接线图连接调压器、PT励磁特性测试仪和被测互感器。

注意:接线过程一定按照仪器所示接线,否侧有可能出现烧毁PT励磁特性测试仪或其他设备!

2、根据试验需要将以上参数设置好,移动光标选择"开始试验"后即可进入如图3所示"手动测试"界面。

PT励磁特性测试仪的手动测试仪界面
图3 手动测试界面

在此界面下调节调压器升压,当即时值出现需要的电压(或电流)测试点时按"保存"键PT励磁特性测试仪将自动采集、显示一组在此测试点下各参数的测量数据;以此类推……直至将所有需要的测试点测试完毕,然后将调压器回零。

注意:当出现误操作使输出电压或电流有一项超过设定最大值时,PT励磁特性测试仪将提示过压过流信息,此时应立即降压并注意当前电压值是否在被试品承受范围内。

3、测试完毕后PT励磁特性测试仪界面将切换到如图4所示"手动测试结果"界面。

PT励磁特性测试仪的手动测试结果界面
图4 手动测试结果界面

在当前界面中按键盘上的"↑""↓"键可以遍历测量结果,面,按"保存"可以将当前测试结果保存到PT励磁特性测试仪的存储器中便于以后查阅,按"打印"可以将当前试验结果通过面板打印机打出,按"曲线"键后PT励磁特性测试仪将根据所测数据绘制出如图5所示"电压电流关系"曲线图。

PT励磁特性测试仪的电压电流关系曲线图
图5 电压电流关系曲线图
文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
