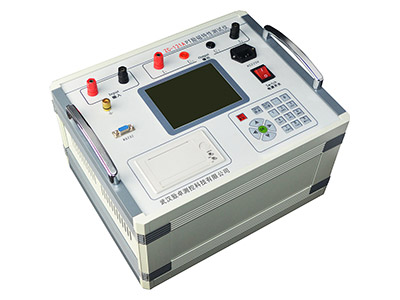

ZC-121A PT励磁特性测试仪

  • PT励磁特性测试仪(测试线)
  • PT励磁特性测试仪(电源线)
  • PT励磁特性测试仪(接地线)
  • PT励磁特性测试仪(测试线包)
  • PT励磁特性测试仪(外包装箱)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-121APT励磁特性测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的PT励磁特性测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 互感器励磁特性测试仪,PT励磁特性测试仪,电压互感器励磁特性测试仪

  • 相关文章
  • ZC-121A PT励磁特性测试仪又称互感器励磁特性测试仪及电压互感器励磁特性测试仪。ZC-121A PT励磁特性测试仪主要用于(PT)电压互感器出厂励磁特性、空载特性测量。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    规格型号 ZC-121A
    测试用途 PT出厂励磁特性、空载特性测量
    工作电源 输入电压 185Vac~250Vac
    允许输入电压 85Vac~264Vac
    频       率 50/60Hz
    允许频率 45Hz~65Hz
    输入功率 40VA
    接       头 标准交流插口60320
    交流电压 范       围 0~300V
    分  辨 率 0.001V
    准  确 度 0.2%±0.001V
    交流电流 范    围 0~20A
    分  辨 率 0.001A
    准  确 度 0.2%±0.001A
    有功功率 范       围 0~6kW
    分  辨 率 0.001kW
    准  确 度 0.5%±0.001kW
    频       率 范       围 40~75Hz
    分  辨 率 0.001Hz
    准  确 度 0.2%±0.001Hz
    环境条件 运行温度 -10℃~+50℃
    存储温度 -25℃~+70℃
    相对湿度 5%~95%,不结露
    物理特性 尺       寸 415×225×200mm3
    重       量 ≈5kg(不包括附件)

    1、全自动采集、测量、显示、存储、打印所有测量参数和励磁特性曲线(电压、 电流、功率、频率、设备编号、时间等)。

    2、超大量程,能自动和手动测量设定点的励磁数据。

    3、支持多达100组预设的试品参数,试验时仅需输入预设试品参数的编号即可调出捕捉点的序列值,大大提高试验效率。

    4、内置超大容量存储器,可存储测试数据,并可经标准工业通讯接口(RS232)上传至PC机,运用本公司开发的随机软件实现数据下载、自动生 成和 编辑典型的测试报告,便于技术管理和存档。

    5、具有完善的过压、过流过压保护值是根据试验参数的设置情况自动调整,既简便又能确保被试设备的安全。

    6、可兼做电压(流)互感器、消弧线圈的伏安特性试验。

    7、自带大屏幕图形LCD,全中文菜单界面,光标提示操作,简单、方便;实时显示测试数据和曲线,曲线坐标自动缩放,读图更加清晰。

    8、自带微型打印机,可实时打印测试报告。

    ZC-121A PT励磁特性测试仪是我公司根据PT的最新国家标准《GB/T 22071.2-2008 互感器试验导则 第2部分:电磁式电压互感器》的规定,并结合互感器生产厂家的实际需求,与中国电力科学研究院武汉高压研究所联合研制的专门针对PT出厂励磁特性、空载特性测量的专用仪器。该仪器采用最先进的DSP+FPGA技术,跟踪测量速度快、捕捉数据准确、更能强大、使用方便,在国内处于领先水平。
