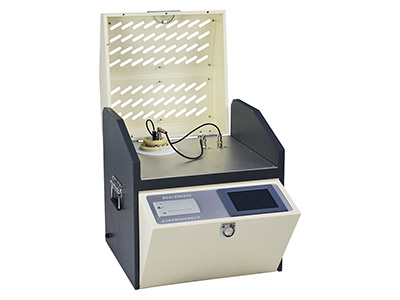

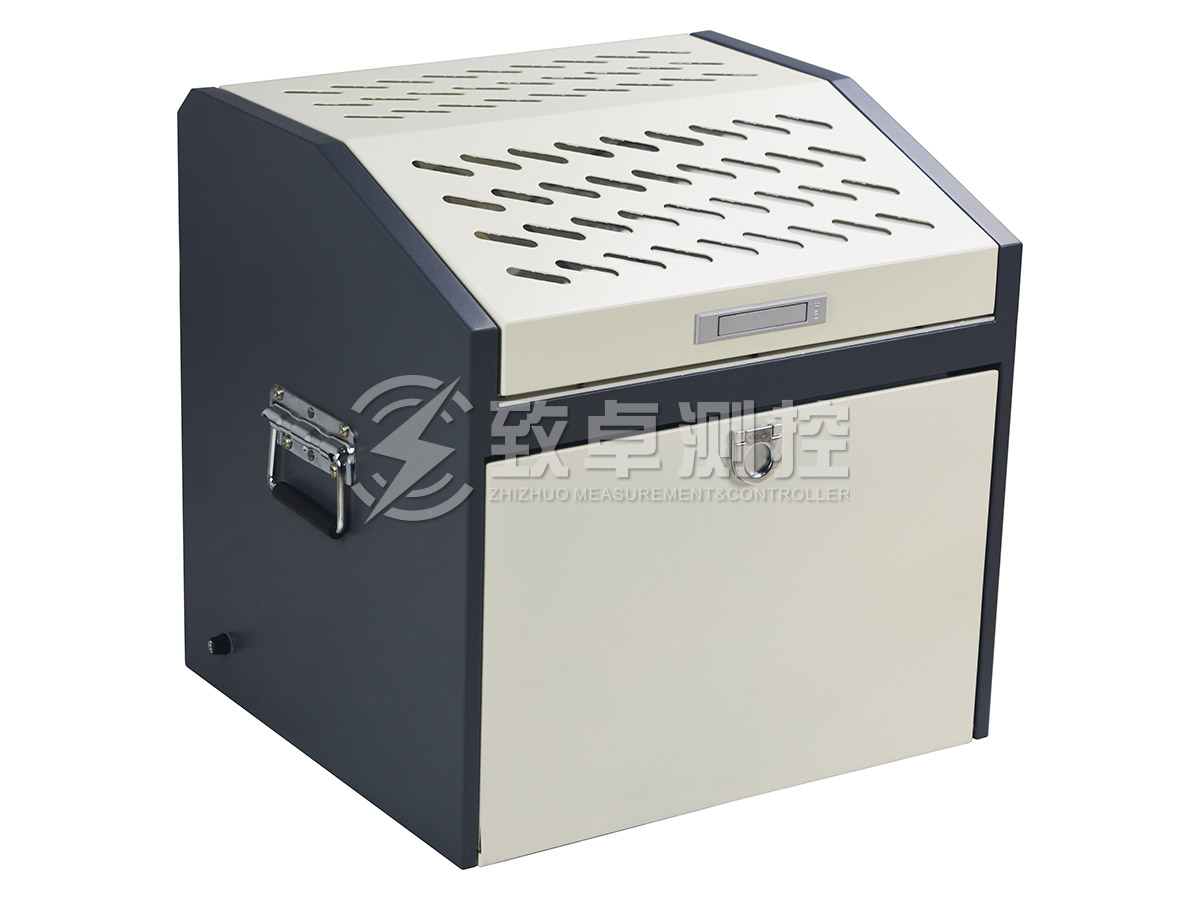

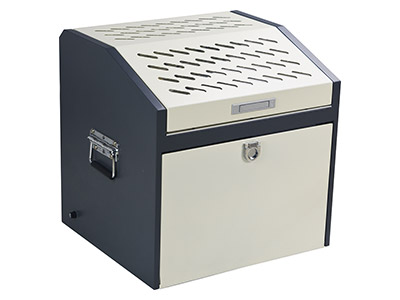

ZC-211 精密油介质损耗测试仪

  • 精密油介质损耗测试仪精密油介质损耗测试仪
  • 精密油介质损耗测试仪
客户服务热线
销售热线:400-027-1566
技术支持:027-51119335
立即咨询
服务说明

武汉致卓测控科技有限公司专业生产【ZC-211精密油介质损耗测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的精密油介质损耗测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

关 键 词

油介质损耗测试仪,精密油介质损耗测试仪

ZC-211精密油介质损耗测试仪依据GB/T5654-2007设计制造,用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量,一体化结构,内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。
  • 产品参数
  • 产品特性
  • 应用指南
规格型号 ZC-211
测量范围 电  容 量 5pF~200pF
相对电容率 1.000~30.000
介质损耗因数 0.00001~100
直流电阻率 2.5MΩm~20TΩm
测量精度 电  容 量 ±(1%读数+0.5pF)
相对电容率 ±1%读数
介质损耗因数 介质损耗因数 ±(1%读数+0.0001)
直流电阻率 ±10%读数
分  辨 率 电容量 0.01pF
相对电容率 0.001
介质损耗因数 0.00001
温度测量 测温范围 0~125℃
测量误差 ±0.5℃
试验电压输出 交流电压 500~2200V       连续可调,频率50Hz
直流电压 0~500V       连续可调
功       耗 100W
工作电压 AC 220V±10%
工作频率 50Hz±5Hz
工作温度 0~40℃
相对湿度 ≤85%,不结露
外型尺寸 500×360×420mm3
重       量 22Kg

1、油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。

2、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。

3、内部标准电容器为SF6充气三电极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。

4、交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。

5、完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。

6、试验参数设置方便。温度设置范围0~125℃,交流电压设置范围500~2200V,直流电压设置范围0~500V。

7、采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果。

8、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。

9、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

ZC-211精密油介质损耗测试仪依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造,用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量,一体化结构,内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。
