精密油介质损耗测试仪的操作方法

时间:2018-10-19 16:23:43        阅读:59
文章标题:精密油介质损耗测试仪的操作方法关  键 词:精密油介质损耗测试仪,损耗测试仪,操作概      述:ZC-211精密油介质损耗测试仪依用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。

ZC-211 精密油介质损耗测试仪依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。精密油介质损耗测试仪内部采用全数字技术,全部智能自动化测量,配备了大屏幕(240×128)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

ZC-211 精密油介质损耗测试仪的操作方法

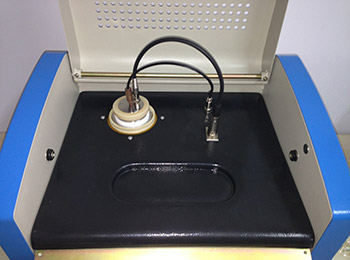

1、将清洗干净的油杯放入油杯槽中,并将测试电缆如图1连接好。

精密油介质损耗测试仪的测试电缆图
图1 测试电缆图

2、开机

打开电源开关,液晶显示如图2所示主菜单,

精密油介质损耗测试仪的主菜单
图2 主菜单

3、测试条件

进入【测试条件】参数设置画面如图3。

精密油介质损耗测试仪的测试条件
图3 测试条件

①参数范围:

温度:0~125℃

交流电压:AC 500~2200V

直流电压:DC 0~500V

精密油介质损耗测试仪校验:是或否

②参数的设置方法

按【选择】键移动光标至预设置处,按【增加】或【减小】键进行循环设置。按【确定】或【退出】键,仪器保存所设置的参数,回到主菜单。下次开机仪器保留上次所设参数,不需重新设置。

③精密油介质损耗测试仪校验

当精密油介质损耗测试仪校验设为"是"后,可在不升温,不盖箱盖的条件下测量介损和电阻率,一般在校验精密油介质损耗测试仪时使用。

4、精密油介质损耗测试仪空杯校准

进入空杯校准之前,要确定在杯位的测试油杯是无油样空油杯。并且连接好测试电缆和温度探头电缆。

按【空杯校准】键,进入空杯校准画面如图4、图5。

图4是在升温的过程中按"确定"键,即在当前温度下升压。

图5是在升压的过程中按"确定"键,即在当前电压下测试。

精密油介质损耗测试仪空杯校准
图4 空杯校准
精密油介质损耗测试仪空杯校准
图5 空杯校准

①升温----油杯升温开始,温度可以升到预设温度值。由于温度对充满空气的电极杯的电容量和介质损耗因数无明显影响,所以,这时可以按【确定】键在当前常温下测试。按【退出】键回到主菜单。

②升压----当温度值达到设置控温值,或在升温过程中按【确定】键后,自动转入升压状态,此时电压值在增加并调整。当电压值达到预设电压值时,或在升压过程中按【确定】键后,精密油介质损耗测试仪停止升压,进入测试状态。

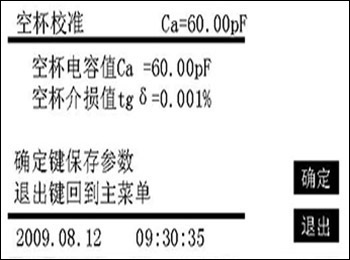

③校准结果----空杯校准测量结束后,如图6画面显示校准结果。此时按【确定】键保存校准结果,按【退出】键回到主菜单。

精密油介质损耗测试仪空杯校准结果
图6 空杯校准结果

5、精密油介质损耗测试仪自动测量

进入自动测量之前,先将内电极从外电极中取出,用量筒取40ml被测油样倒入油杯的外电极,再将内电极的定位槽与外电极的定位住对准放入外电极,并且连接好测试电缆和温度探头电缆。

按【自动测量】键,进入自动测量的画面如图7。

精密油介质损耗测试仪的自动测试
图7 自动测试

如上图所示画面,有三个选择项。按【选择】键,光标循环在三个选择项跳动。按【修改】键,在光标处可确定"√"或"×"。完成选择项后按【确定】键,精密油介质损耗测试仪进入自动测试画面如图8。按【退出】键回到主菜单。

精密油介质损耗测试仪的介质损耗因数测量
图8 介质损耗因数测量

①升温----油杯升温开始,温度可以升到预设温度值。由于温度对绝缘油品质性能有非常大的影响,所以,应在预设温度下进行测试,当然也可以按【确定】键在当前常温下测试。按【退出】键回到主菜单。

②升压----当温度值达到设置控温值,或在升温过程中按【确定】键后,自动转入升压状态。当电压值达到预设电压值时,或在升压过程中按【确定】键后,仪器停止升压,进入测试状态。

③测试结果----测试结束后,如图9画面显示测试结果。如果前面选择了自动打印项,此时打印机自动打印测试结果。若无选择自动打印项,按【打印】键,打印机打印显示的测试结果。按【退出】键回到主菜单。

精密油介质损耗测试仪的测试结果
图9 测试结果

6、精密油介质损耗测试仪数据查询

按【数据查询】键,进入数据查询画面如图10。

精密油介质损耗测试仪的数据查询
图10 数据查询

精密油介质损耗测试仪画面显示总页数和当前页数,最多保存99页。按【上页】和【下页】键,可以进行向上和向下翻页。按【删除】键,可以删除当前显示页的数据。按【打印】键,可以打印当前页的数据。按【退出】键回到主菜单。

7、精密油介质损耗测试仪时间设置

按【时间设置】键,进入时间设置画面如图11。

精密油介质损耗测试仪的时间设置
图11 时间设置

按【选择】键移动光标。按【增加】【减小】键调整数据。按【确定】键完成修改操作。按【退出】键回到主菜单。
