互感器二次压降及负荷测试仪的PT负荷测试方法

时间:2018-07-25 09:53:00        阅读:277
文章标题:互感器二次压降及负荷测试仪的PT负荷测试方法关  键 词:二次负荷及压降测试仪,二次压降及负荷测试仪,PT负荷,测试方法概      述:在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。

互感器二次压降及负荷测试仪的电能计量装置检定规程和有关技术法规,对电压互感器二次回路压降引起的误差均有规定,必须准确、快速地测量。ZC-105C互感器二次压降及负荷测试仪就是适应这些特点而开发。

在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。

ZC-105C互感器二次压降及负荷测试仪的PT负荷测试方法

一、PT负荷测试接线图,如图1

互感器二次压降及负荷测试仪的单相PT负荷测试接线图
图1 单相PT负荷测试接线图

二、互感器二次压降及负荷测试仪的操作方法

按接线图接线后,打开互感器二次压降及负荷测试仪显示图2,

互感器二次压降及负荷测试仪的欢迎界面
图2 欢迎界面

按"确定"键进入主界面如图3,

互感器二次压降及负荷测试仪的主界面
图3 主界面

按"上下""确定"键选择到"PT负荷"如图4,

互感器二次压降及负荷测试仪的PT负荷
图4 PT负荷

输入各项参数(方法是按"上下"键移动到需要修改的地方,按"确定"键,然后按数字键输入即可)

最后移动"上下"键到"开始测量"按"确定"键进入测量界面,如图5,

互感器二次压降及负荷测试仪的测量界面

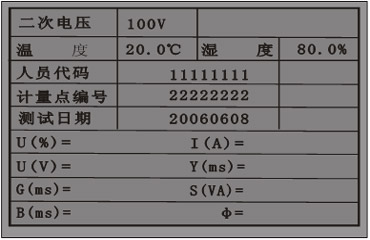

图5 测量界面

如需要存储,长按数字键"2"后,按"确定"键即可。

—U:PT二次电压;

—G:PT二次负荷中的电导分量;

—B:PT二次负荷中的电纳分量;

—φ:根据G,B算出的角度;

—I:

-Y:I/U

—Sn:U*I
