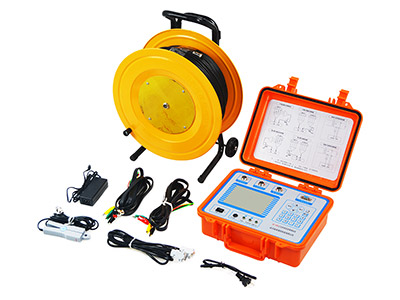

ZC-105C 互感器二次压降及负荷测试仪

  • 互感器二次压降及负荷测试仪互感器二次压降及负荷测试仪
  • 互感器二次压降及负荷测试仪(线盘)互感器二次压降及负荷测试仪(线盘)
  • 互感器二次压降及负荷测试仪(测试线)互感器二次压降及负荷测试仪(测试线)
  • 互感器二次压降及负荷测试仪
  • 互感器二次压降及负荷测试仪(线盘)
  • 互感器二次压降及负荷测试仪(测试线)
客户服务热线
销售热线:400-027-1566
技术支持:027-51119335
立即咨询
服务说明

武汉致卓测控科技有限公司专业生产【ZC-105C互感器二次压降及负荷测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的互感器二次压降及负荷测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

关 键 词

二次压降及负荷测试仪,互感器二次压降及负荷测试仪

电能计量装置检定规程和有关技术法规,对电压互感器二次回路压降引起的误差均有规定,必须准确、快速地测量。ZC-105C 互感器二次压降及负荷测试仪就是适应这些特点而开发。
  • 产品参数
  • 产品特性
  • 应用指南
规格型号 ZC-105C
测试用途 电压互感器二次回路压降误差测量。
使用环境 工作温度 5℃~40℃
相对湿度 <85%(25℃)
海拔高度 <2500m
工作频率 50Hz±1Hz
工作电压 220V±5V
二次压降部分
技术指标
测量范围 比差:0.001%~19.99%     角差:0.01’~599’
分  辨  率 比差:0.001%                    角差:0.01’
仪器基本误差 DX=±(2%×X+2%×Y)±2个字;
DY=±(Y×2%+X×2%×34.38)±2个字。
电压表头准确度 0.5%
工作范围 电压:(50~120)V
仪器指示动作值
(提示错误)
误差:比差大于20%或角差大于600’。
电压:电压<2.0V。
PT二次负荷部分
技术指标
PT二次负荷测试 导纳测量范围:0.1ms~50.0ms
二次电压(50V~120V)
电压表头 0.5%
CT二次负荷部分
技术指标
阻抗测量范围 0.1Ω~50.0Ω
阻抗测量准确度 DX=±(2%×X+2%×Y)±2个字
DY=±(2%×X+2%×Y)±2个字
电流表头 1%
物理特性 尺       寸 260×350×150mm3
重       量 ≈6kg(不包括附件)

1、三相三线,三相四线、单相全自动测量;具有量程自动切换功能,保证测试精度;

2、采用电子式原理线路结合DSP技术使测试稳定性好,抗干扰能力强;

3、测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验;

4、采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示;数据具备掉电存贮及浏览功能,能与计算机联机传送数据;

5、采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用;

6、二次负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证;

7、附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量;

8、仪器体积小,重量轻;

9、极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳;

10、能存储480组测量数据,断电后能保持十年;

11、中文界面大屏幕显示,带有RS-232通讯接口。

电能计量综合误差是由电压互感器的合成误差、电流互感器的合成误差、电度表的误差、电压互感器二次导线压降所引起的计量误差所组成。在这四项误差中,电压互感器二次导线压降引起的计量误差往往是最大的。电能计量综合误差过大是电能计量中普遍存在的一个关键问题。

电能计量装置检定规程和有关技术法规,对电压互感器二次回路压降引起的误差均有规定,必须准确、快速地测量。ZC-105C 互感器二次压降及负荷测试仪就是适应这些特点而开发。
