文章标题:互感器二次压降及负荷测试仪主界面介绍关  键 词:二次负荷及压降测试仪,二次压降及负荷测试仪,主界面,介绍概      述:在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。

电能计量装置检定规程和有关技术法规,对电压互感器二次回路压降引起的误差均有规定,必须准确、快速地测量。ZC-105C互感器二次压降及负荷测试仪就是适应这些特点而开发。

在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。

ZC-105C互感器二次压降及负荷测试仪的主界面介绍

二次压降及负荷测试仪主界面

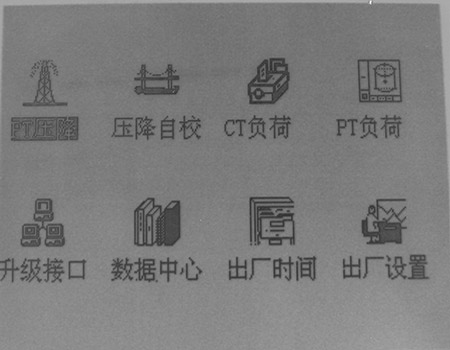

图1 二次压降及负荷测试仪主界面

(1)PT压降:该功能菜单中可以进行三相三线,三相四线,单相压降测试;

(2)压降自校:该功能菜单中可以对放线车和各种现场干扰进行自校,消除或减小这些干扰;

(3)CT负荷:测试CT二次负荷;

(4)PT负荷:测试PT二次负荷;

(5)升级接口:程序升级接口,不对用户开放;

(6)数据中心:可以浏览数据,删除数据;

(7)出厂时间:出厂时间;

(8)厂家设置:该设置不对用户开放,主要由厂家设置一些初试出厂数据。
