三相相位伏安表的基本操作方法

时间:2018-07-18 13:57:00        阅读:358
文章标题:三相相位伏安表的基本操作方法关  键 词:三相相位伏安表,基本,操作,方法概      述:ZC-610C三相相位伏安表是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数据存储、实现大容量存储、且可输出向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。

ZC-610C三相相位伏安表是进行三相伏安电参数测量的仪器。主机可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。

ZC-610C三相相位伏安表是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数据存储、实现大容量存储、且可输出向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。

一、三相相位伏安表的开机方法

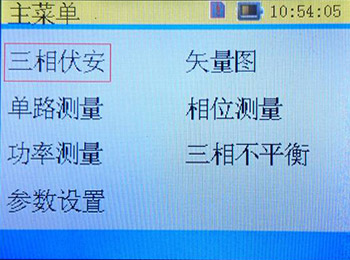

三相相位伏安表在关机状态下,长按键约3秒钟,仪表上电。仪表首先显示“开机界面”约8秒,然后会切换到“主菜单页面”,如下图1所示。

主菜单界面图
图1 主菜单界面图

二、三相相位伏安表的关机方法

三相相位伏安表在开机状态下,长按键约3秒钟,仪表关机。

三、SD卡插拔

(1)SD卡插入

在三相相位伏安表下侧写有SD卡的位置,将SD卡有铜触电的一面朝下,轻轻插入,用大拇指的指甲向内顶SD卡,在SD卡正好没入卡槽,并听到微弱的“嗒”声后,标示SD卡插入完成。

(2)SD卡拔出

用大拇指的指甲相内顶SD卡,在听到微弱的“嗒”声后,将手指移开,SD卡会自动从插槽弹出,再将SD卡从仪表取出。

(3)开机状态下插拔

插拔的方法与上面讲的相同。在SD卡插入之前,仪表的SD卡图标显示为,表示仪表没有检测到SD卡,当SD卡插入后大约1秒钟,仪表的SD卡图标会变为,表示仪表已经检测到SD卡。

四、使用外接DC电源

三相相位伏安表处于开机或关机状态都可以使用外接DC电源,开机状态下,使用外接DC电源可以给仪表供电的同时,给电池充电。仪表关机状态下,使用外接DC电源则只给电池供电。充电状态下,仪表电源插孔旁的发光二极管点亮。

(1)接入DC电源

将电源线的一端插入仪表下部标有DC5V的插孔,将电源线的另一端插入交流插座。

(2)断开DC电源

将电源线连接交流插座的一端拔出。将电源线插入仪表的另一端拔出。

五、测量功能的选择

三相相位伏安表所具有的功能如图1所示,有三相伏安测量功能,单路测量功能,功率测量功能,参数设置功能,矢量图测量功能,相位测量功能,三相不平衡测量功能。

三相相位伏安表开机后,进入“主菜单”页面。在“主菜单”页面下使用←,→方向键,将屏幕上的选择框移动到需要的功能前,按ENTER键进入该功能。

六、界面导览

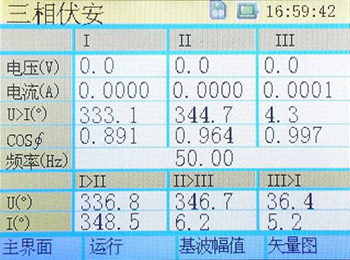

下面以“三相伏安”功能中的页面为例进行说明,如图2所示:

三相伏安
图2 三相伏安

(1)功能指示

上图中界面左上角的“三相伏安”表示当前处在何种测量功能。

(2)状态图标指示:

上图中界面中上部共有两种状态图标,分别表示SD卡状态,以及电池电量状态。

(3)时间指示:

上图中界面右上部为时间显示区域,表示当前的时间。

(4)功能键提示:

上图界面的底部是功能键提示区域,指示代表F1,F2,F3,F4这四个按键的功能,如果某个按键对应的区域为空,则表示,该按键在本界面不起作用。如本界面下,F1键表示返回主界面,F2键表示页面停止刷新,F3键表示当前处在基波幅值测量状态,F4键表示进入矢量图界面。

(5)显示操作区域:

上图界面的中部为显示操作区域,在该区域显示测量结果,更改参数设置等操作。

七、状态图标说明

(1)SD卡状态说明:

表示未检测到SD卡,表示检测到SD卡。

(2)电池电量状态说明:

分别表示电池电量由低到高。如果当前处在充电状态,则快速依次显示

八、按键使用说明

仪表共有11个按键,分别为F1,F2,F3,F4四个功能键,MENU键,ENTER键和↑,↓,←,→四个方向键,键电源开关键。下面分别说明:

(1)F1,F2,F3,F4功能键

四个功能键的定义在每个界面下可能不一样,具体的定义在液晶屏对应的区域有文字提示。

(2)MENU键

该键的功能是仪表返回“主菜单”界面。不论当前仪表处于何种状态,触发该键后仪表均会进入“主菜单”界面。用户可在该界面下重新选择需要的功能进行操作。

(3)ENTER键

该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。

(4)↑,↓,←,→方向键

分别为上/下/左/右四个方向键,这些键用来改变选项,参数设置值和翻页等,这些键的使用请参考各功能使用说明中具体说明。

(5)键电源开关键

该键为仪表电源控制键。在关机状态下,用户长按大约3秒钟,仪表会上电开机。在开机状态下,用户长按该键大约3秒钟,仪表会断电关机。
