二次负荷测试仪CT负荷测试的方法

时间:2018-07-13 13:50:00        阅读:395
文章标题:二次负荷测试仪CT负荷测试的方法关  键 词:二次负荷测试仪,CT,负荷,测试,方法概      述:ZC-106A手持式二次负荷在线测试仪又称二次负荷在线测试仪及互感器二次负荷测试仪。手持式二次负荷在线测试仪主要用于测试电流互感器及电压互感器(CT/PT)的二次负荷阻抗参数。

ZC-106A手持式二次负荷在线测试仪又称二次负荷在线测试仪及互感器二次负荷测试仪。手持式二次负荷在线测试仪主要用于测试电流互感器及电压互感器(CT/PT)的二次负荷阻抗参数。

ZC-106A手持式二次负荷在线测试仪采用32位微处理器为控制核心,外加高精度,高分辨率的信号采集芯片,能够精确测量微小电压,微小电流,测试速度快,精确度高,仪器内置大容量锂电池,现场测试无需外接电源,采用彩色液晶显示屏,图文显示,操作方便,ZC-106A手持式具有体积小,重量轻,携带方便,测试准确等优点。

CT二次负荷测试仪的测量方法

一、二次负荷测试仪的功能介绍

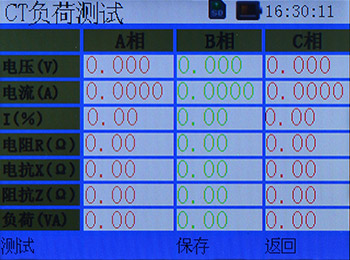

二次负荷测试仪的功能是用于测试CT的二次负荷,界面如下图1所示:

CT负荷测试界面图
图1 CT负荷测试界面图

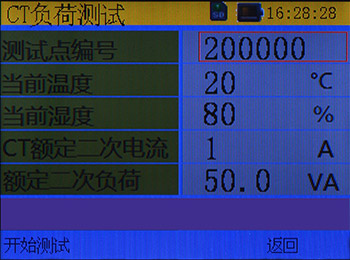

开始测试之前,需要设置测试环境参数,包括测试点编号,当前温度,当前湿度,CT二次额定电流,额定二次负荷.通过“←”,“→”键移动到需要更改的选项,然后用“↑”,“↓”更改。更改完成后, 按下F1键进入下一界面,如下图2所示:

CT负荷测试界面图
图2 CT负荷测试界面图

二、二次负荷测试仪的操作方法

1、开始测试功能

按下F1键开始测试,测试结果显示在页面上,其中I%表示,实际电流与额定二次电流的比值。

2、保存数据功能

按下F3键,将当前测量结果以及当前测量环境参数保存到内部存储器中。

3、返回到测试环境参数界面

按下F4键,界面返回到“CT负荷测试参数设置”界面。

4、切换到主界面

按下MENU键,仪表切换到主界面。
