ZC-602配变台区(分支)识别仪操作方法

时间:2020-11-05        阅读:loading... 次        来源:致卓测控
文章标题:ZC-602配变台区(分支)识别仪操作方法关  键 词:ZC-602配变台区(分支)识别仪操作方法,配变台区(分支)识别仪使用方法,配变台区(分支)识别仪如何使用概      述:ZC-602配变台区(分支)识别仪由主机和手持分机及相关辅件组成,主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术,在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。

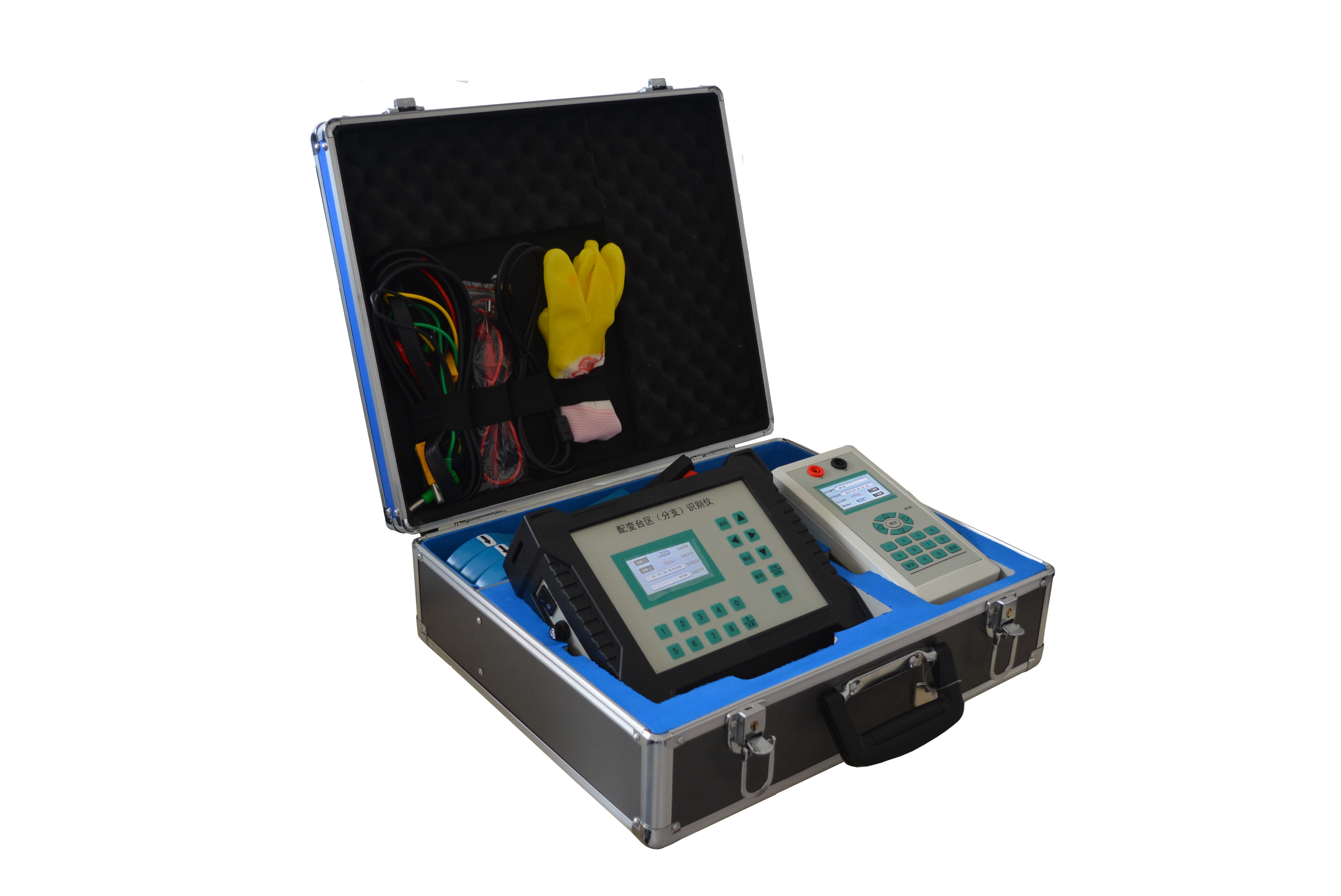

ZC-602配变台区(分支)识别仪由主机和手持分机及相关辅件组成,主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术,在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。

主机使用说明

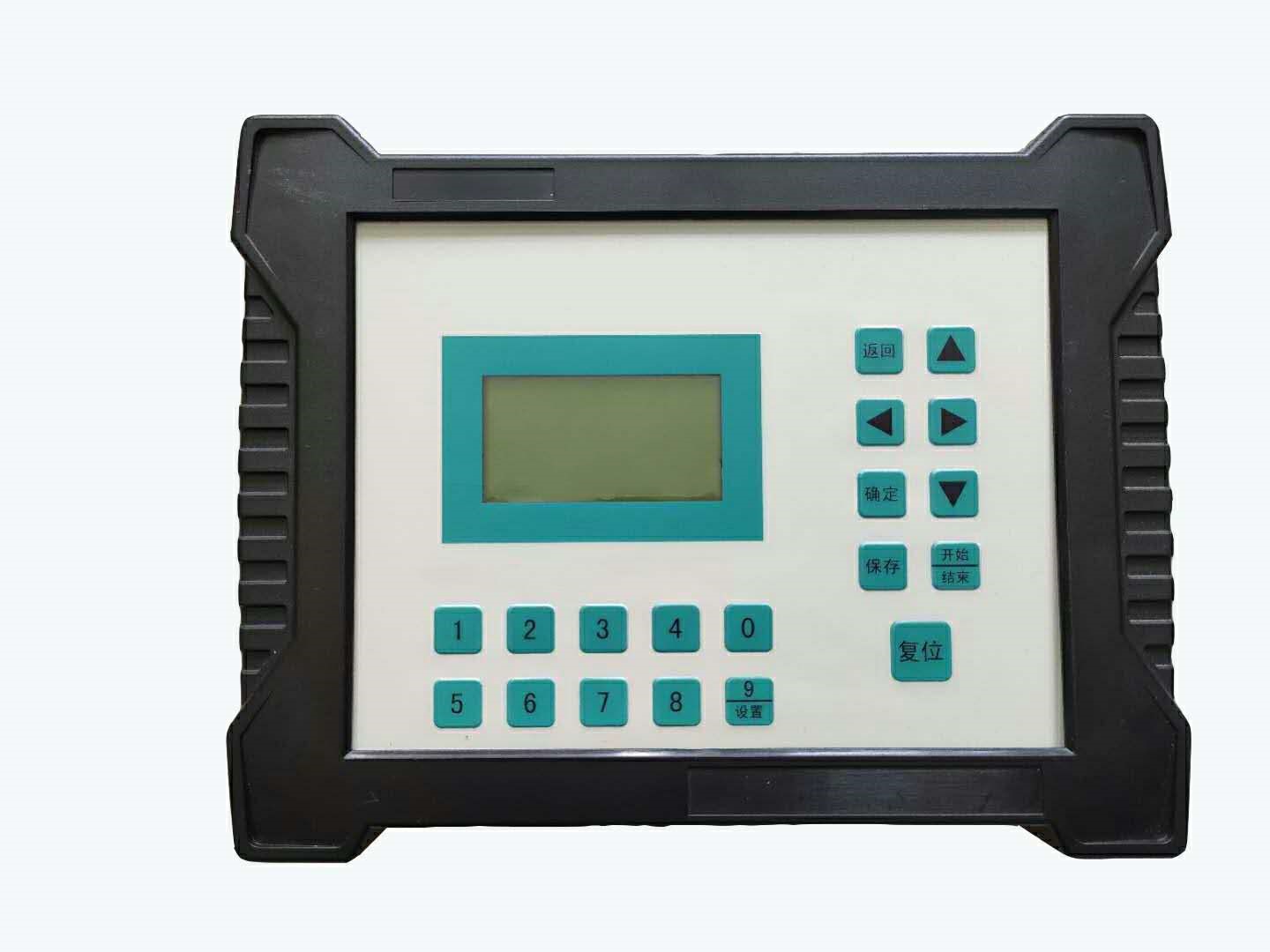

  主机如下图所示:




5.1 接线说明

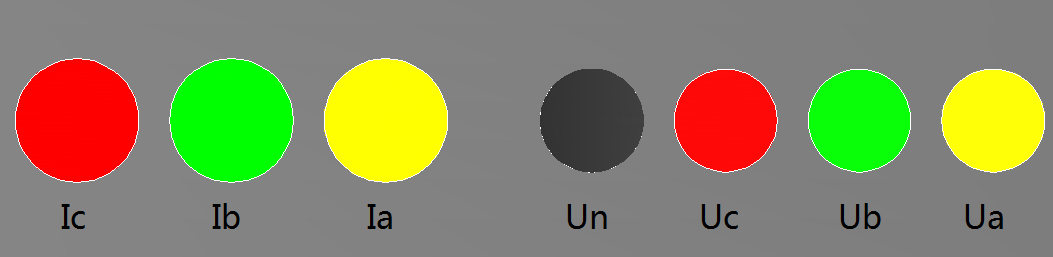

图1(前侧面板)
电压输入:A相电压输入Ua黄色,B相电压输入Ub绿色,C相电压输入Uc红色,零线输入 Un 黑色。
电流输入:A相电流输入 Ia黄色,B相电流输入 Ib绿色,C相电流输入 Ic红色,在关机状态下,把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子,电压测试线的另一端(可安装夹子)对应夹到变压器出线的Un、Ua、Ub、Uc上。
钳形电流表现场钳接的方式,要根据现场环境和使用需要来选择。具体可选择的模式有一下几种:

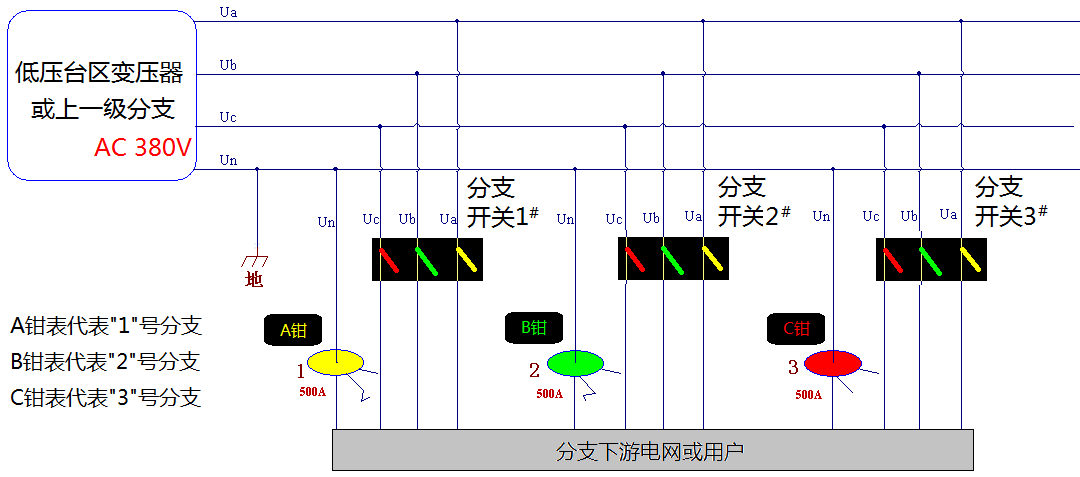

使用500A钳表进行分支测试
如图所示,除了连接好电压的Ua、Ub、Uc、Un以外,将500A钳形电流表分别钳到待测试分支的分支零线上(或同时钳住分支A、B、C三相线)。
接好线后开机,修改量程为“零序电流”。


图2 使用500A钳表进行分支测试示意图

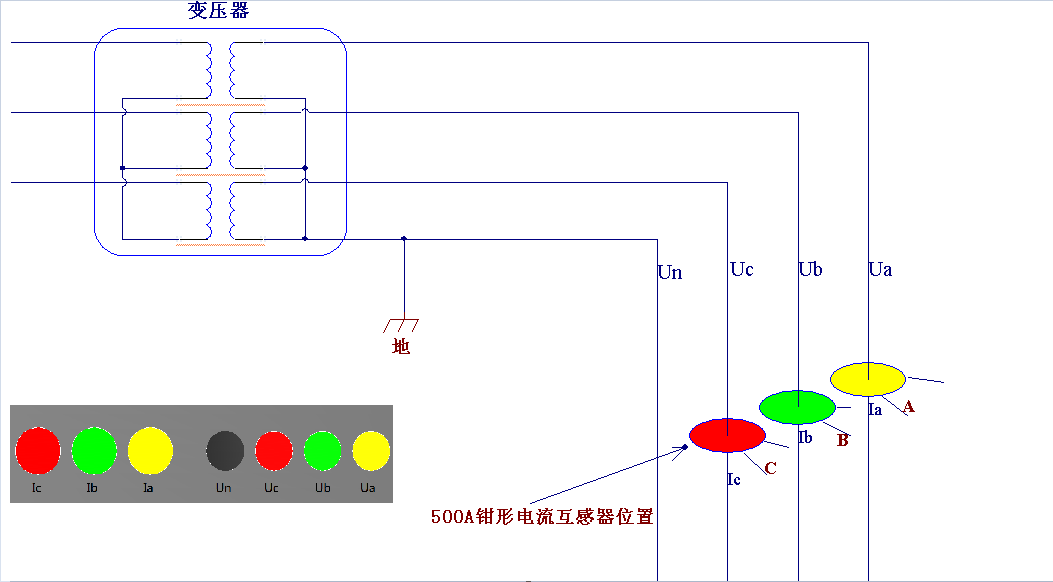

使用500A钳表进行台区归属关系测试
如图所示,首先在关机情况下连接好Ua、Ub、Uc、Un等电压线,然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。
接好线后开机,修改量程为“相电流500A”。


图3 使用500A钳表进行台区归属测试示意图

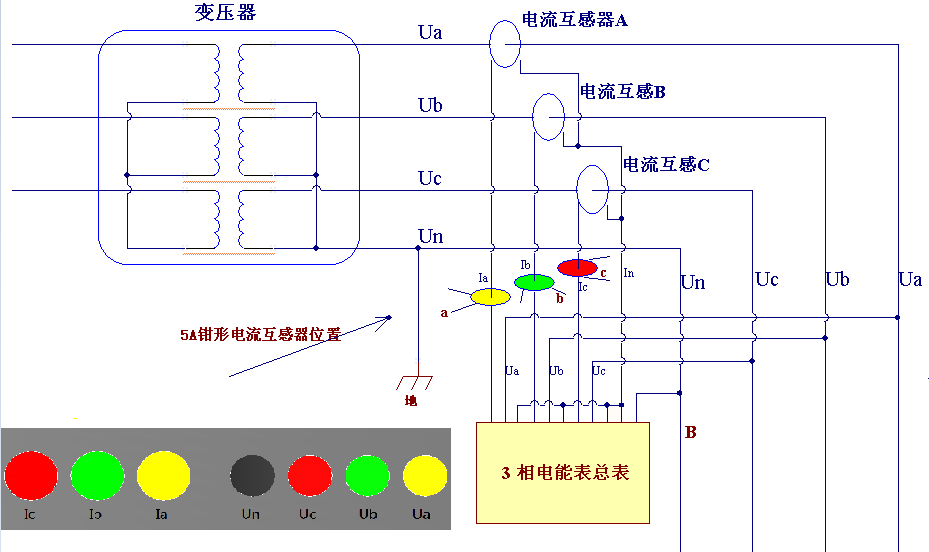

使用5A钳表进行台区归属关系测试
如图所示,如果现场不方便使用500A钳表对低压铜排或电缆进行装钳,并且现场低压总铜排或电缆装有计量用电流互感器,则可以使用3只5A钳表进行电流信号的现场采集。
接好线后开机,修改量程为“相电流5A”。

图4 使用5A钳表进行台区归属测试示意图
注意事项

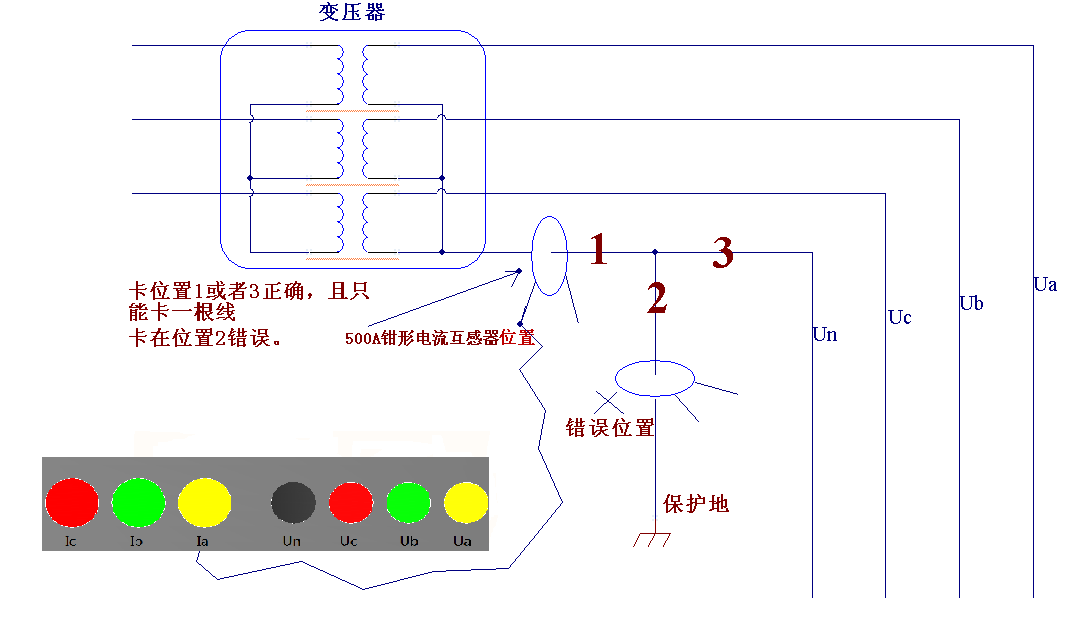

进行分支测试时,电流钳必须正确钳住各分支零线。下图进行了讲解。

图5 分支零线钳表正确装钳示意图
注意:电压测试线接线时先接零线再接火线,且相别必需要对应,否则影响测量准确度。

文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
