变压器功率分析仪的试品参数操作方法

ZC-201A变压器功率分析仪可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。可进行谐波试验，分析至31次谐波。变压器功率分析仪内部自动进行量程切换，允许测量电压、电流范围宽，接线简单。做三相变压器的空载、负载试验时，变压器空负载测试仪能自动判断接线是否正确，并显示三相电压、电流的向量图。

变压器功率分析仪的试品参数操作方法

1、在主界面中，通过键盘的方向键使光标移动到试品参数菜单，然后按OK键，进入试品参数的管理操作选择界面如图1-1，

图1-1 试品参数管理界面

2、在上面的界面中选择增加参数，出现下面的增加试品参数页面如图1-2，

图1-2 增加试品参数页面

上图中，编号一栏为变压器的编号，编号的长度为7位，前两位代表变压器类型，后五位代表变压器容量（运行输入的最大容量值为63000），单位为KVA，如变压器类型为S9，容量为315KVA，则其编号一栏应输入：0900315。数据的输入方法如下（以Un1为例，输入值为35.00）：使用方向键把光标移动到Un1后的数据输入栏中，通过数字键盘直接输入35.00，输入完成后按OK键即可。注意在光标停留在Un1后的输入栏时，屏幕最下方提示"高压侧额定电压"（屏幕最下方总是提示当前光标输入栏的参数意义）。

3、在图1-1中选择修改参数，变压器功率分析仪出现选择变压器编号页面如图1-3，

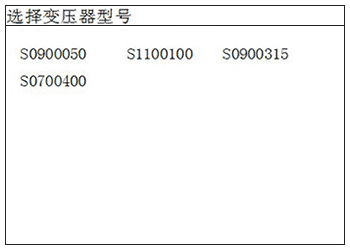

图1-3 选择变压器编号页面

通过方向键选择预修改其参数的编号，然后按OK键进入试品参数修改页面，参数修改页面与图1-2相同。

4、在图1-1选择删除参数，变压器功率分析仪则出现图1-3的选择变压器编号页面，选定编号后，按OK键将删除该编号的变压器参数配置。
