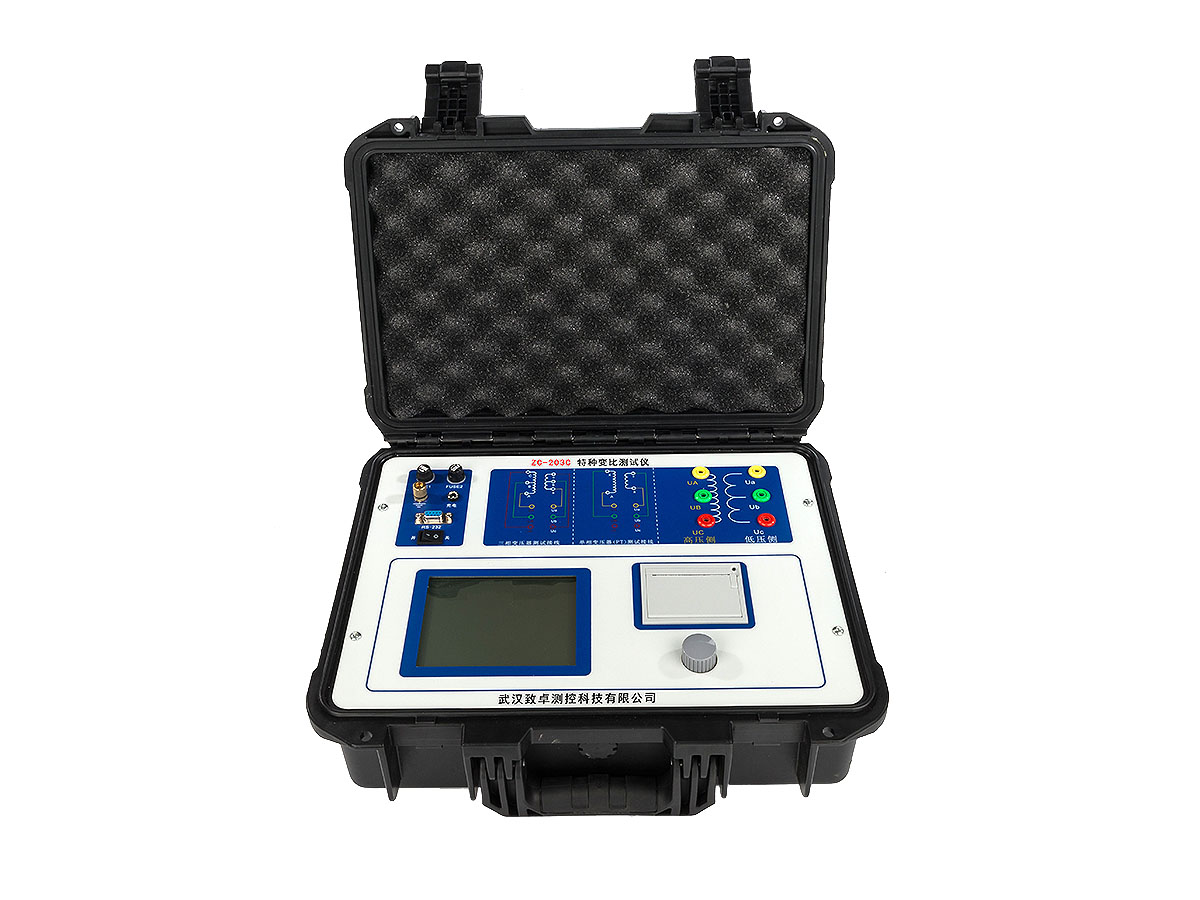

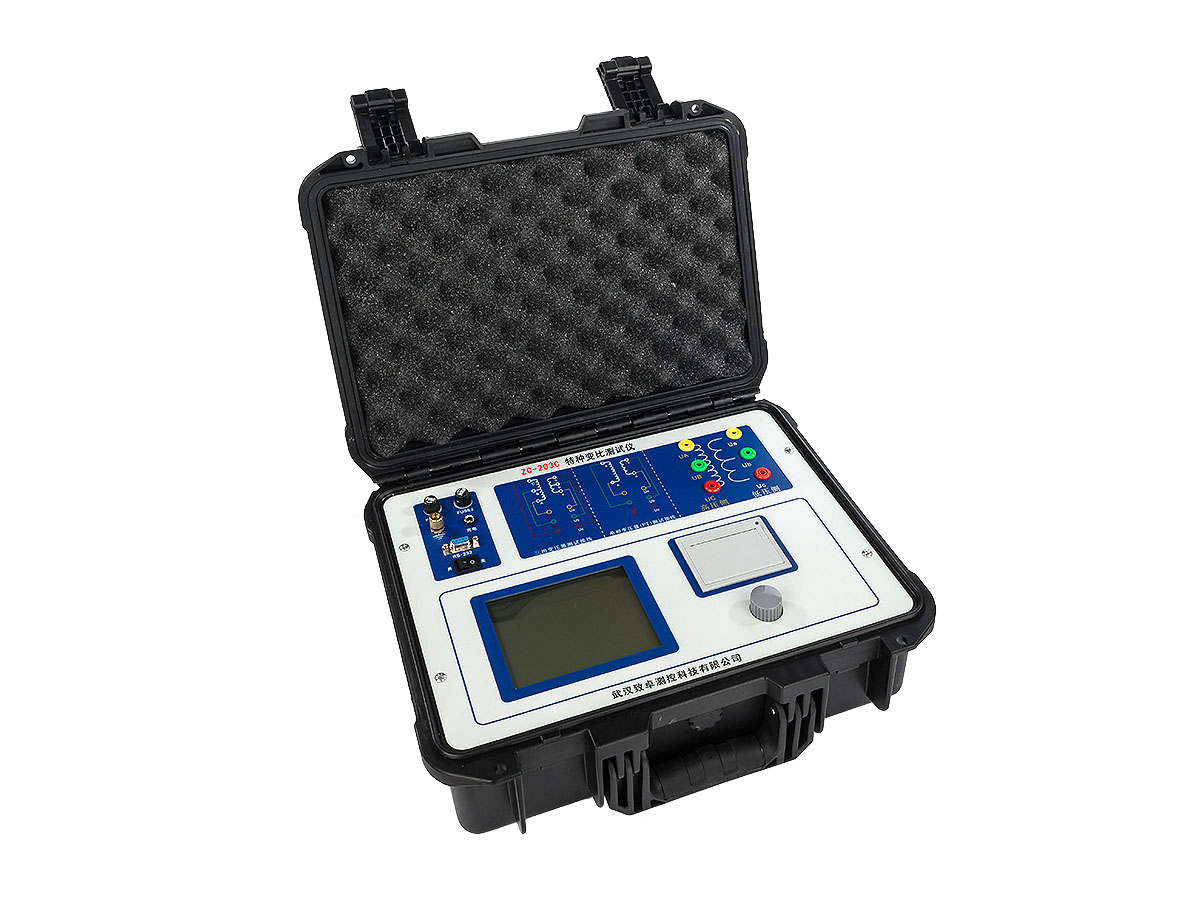

ZC-203C 特种变比测试仪

客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-203C特种变比测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的特种变比测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 特种变比测试仪,特种变压器变比测试仪

  • 相关文章
  • ZC-203C特种变比测试仪是武汉致卓测控于2012年最新推出第三代专业变比测试设备,可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    规格型号 ZC-203C
    测试用途 变压器变比、组别、极性、以及角度测量
    工作电源 输入电压 185Vac~250Vac
    允许输入电压 85Vac~264Vac
    频       率 50/60Hz
    允许频率 45Hz~65Hz
    输入功率 40VA
    接       头 标准DC插头
    输出范围 20V档位 电压0~20V;电流0~10A
    50V档位 电压0~50V;电流0~5A
    测量范围 变比测试范围 0.5~10000
    组别测试范围 1~12
    角差测试范围 0º~360º
    测试精度 变比测试精度 ±0.1%(0.5~1000)
    ±0.2%(1001~2000)
    ±0.3%(2001~4000)
    ±0.5%(4001~10000)
    角差测试精度 0.5%±0.1º
    环境条件 运行温度 -10℃~+50℃
    存储温度 -25℃~+70℃
    湿       度 相对湿度:5%~95%,不结露
    物理特性 尺       寸 360×220×150mm3
    重       量 ≈5kg(不包括附件)

    1、仪器自带锂电池,现场无需外接电源即可进行变比测试,一次充电至少可满足100台变压器测试。

    2、仪器内部集成幅值稳定、相位恒定的单相、三相标准电源。

    3、内部标准电源输出功率大,最大5A输出,特别适合低压变压器测试、以及CT和PT制造过程中半成品的匝数测试。

    4、精确快速测试电流互感器(CT)和电压互感器(PT)的匝比,匝比误差和相位差。

    5、测试单相或者三相变压器,适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

    6、测试精度高,仪器采用16位高精度AD、及高速DSP处理器,有效的保证了测量精度及抗干扰能力。

    7、仪器采用无局放调压输出,调压、测量速度快,只需5秒钟即可完成升压与测试。

    8、仪器自动判断当前分接的额定变比:在多分接变压器测试时,只需输入一次分接开关调压比即可进行测试,无需输入当前分接号,大大提高工作效率。

    9、内部具有过流保护、检查接线功能。

    10、320×240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,旋转鼠标使操作更简便。

    11、自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。

    12、面板式热敏打印机,可现场快速打印试验结果。

    13、数据具备掉电存贮及浏览功能,可以存储1000组实验结果,能与计算机联机传送数据。

    ZC-203C特种变比测试仪是武汉致卓测控于2012年最新推出第三代专业变比测试设备,可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。仪器采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。
