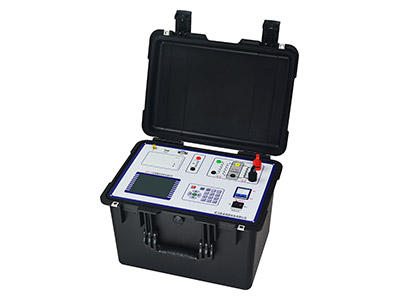

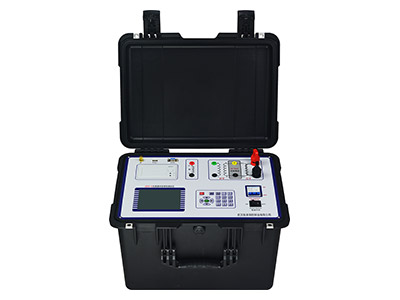

ZC-102F 互感器伏安特性变比极性综合测试仪

ZC-102F互感器伏安特性变比极性综合测试仪主要测试电流互感器及电压互感器的伏安特性、变比极性等综合参数。针对电流互感器的励磁特性、变比、极性、比差以及角差等测试;针对电压互感器的励磁特性、变比、极性、二次绕组电阻、比差等测试。
  • 产品参数
  • 产品特性
  • 应用指南
  • 经典案例
  • 相关视频
规格型号ZC-102F
测试用途CT:励磁特性、变比、极性、比差以及角差等测试要求;
PT:励磁特性、变比、极性、二次绕组电阻、比差等测试要求。
工作电源输入电压185Vac~250Vac
允许输入电压85Vac~264Vac
频       率50/60Hz
允许频率45Hz~65Hz
输入功率5000VA
接       头标准交流插口60320
内置升压器输出范围0~2500V(220V电源)
0~20A
伏安特性测试
参考负载能力
1A/2500V
2A/1500V
5A/600V
10A/220V
20A/30V
测量准确度在二次侧电压≥50V,二次侧电流≥200mA时:
伏安特性准确度:0.5级
变比测量准确度:0.5级
外置升压器输出范围0~4000V/1A
伏安特性测试
参考负载能力
1A/4000V
测量准确度在二次侧电压≥50V,二次侧电流≥200mA时:
伏安特性准确度:0.5级
变比测量准确度:0.5级
内置升流器输出范围0~600A
伏安特性测试
参考负载能力
800VA
测量准确度变比测量精度:<1%
环境条件运行温度-10℃~+50℃
存储温度-25℃~+70℃
相对湿度5%~95%,不结露
物理特性尺       寸425×300×290mm3
重       量≈26kg(不包括附件)

1、仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。

2、功能全面,可测试CT/PT伏安特性、变比和极性、10%的误差曲线、角差、比差。

3、可外接升压器扩展输出电压范围。

4、伏安特性试验单机输出电压0~2500V、电流0~20A;采用外接升压器输出电压0~4000V、电流0~1.5A,可做500KV等级1A的互感器伏安特性试验。

5、220V单电源输入,避免了使用380V时的危险。

6、大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据。

7、采用数字键盘,方便数字输入。

8、带有大容量存储器,可存储100组测试数据,掉电不丢失。

9、RS232通信接口,可连接电脑进行试验,测试数据也可上传至电脑编辑保存。

ZC-102F互感器伏安特性测试仪是一款全自动化的CT/PT特性测试仪器,是继电保护和高压绝缘专业的专门检测仪器。仪器可以完成的试验包括:CT伏安特性试验、CT变比极性试验、CT极性试验、CT一次通流试验、PT伏安特性试验、PT变比极性试验、PT极性试验,自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数。

ZC-102F互感器伏安特性测试仪采用进口核心器件,严格的制造工艺,保证产品性能稳定可靠;仪器面板采用人体工学设计,操作简便,一人操作即可完成全部测试工作,软件功能强大,自动计算并给出测试结果;自带U盘转存功能,结合上位机软件,生成完备的测试报告,数据管理简便高效,减轻测试人员工作负担;仪器自带微型打印机,可即时打印测试数据和曲线。本仪器是一款功能完备、适用于实验室也适用于现场检测并广受用户好评的专业测试仪器。
