直流电阻测试仪的面板介绍

时间:2018-10-08 15:53:08        阅读:122
文章标题:直流电阻测试仪的面板介绍关  键 词:直流电阻测试仪,变压器直流电阻测试仪,面板概      述:ZC-205A直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

ZC-205A 直流电阻测试仪的测量是变压器、互感器、电抗器、电磁操作机构等感性线圈制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现感性线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足感性线圈直流电阻快速测量的需要,武汉致卓测控科技有限公司利用自身技术优势研制了本款直流电阻测试仪。直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、量程宽、数字显示、内部锂电池供电等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。直流电阻测试仪测试精度高,操作简便,可实现直阻的快速测量。

直流电阻测试仪的面板介绍

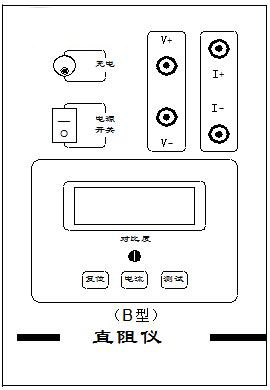

直流电阻测试仪的面板见图1。

直流电阻测试仪面板图
图1 面板图

1、开关:整机电源开关。
2、充电:直流电阻测试仪内置电池的充电端口,只可使用专用配套充电器。
3、I+、I-:电流输出端子,红色是正极,黑色是负极。
4、V+、V-:电压输入端子,红色是正极,黑色是负极。
5、显示器:122×32点阵液晶显示屏,显示菜单、电流和电阻值等。
6、对比度:直流电阻测试仪可调整显示字符的对比度。
7、复位键:整机回到初始状态,切断输出电流。
8、电流键:选择测试电流。
9、测试键:选定电流量程后按此键,直流电阻测试仪按选定电流启动进行测试,显示电阻值后,按此键1-2秒可重新启动,清除数据缓冲区中的老数据,重新测量。
