直流电阻测试仪进行发电机定子绕组直流电阻测量的方法

时间:2020-03-04        阅读:loading... 次        来源:致卓测控
文章标题:直流电阻测试仪进行发电机定子绕组直流电阻测量的方法关  键 词:直流电阻测试仪概      述:测量发电机定子绕组的直流电阻是检查发电机定子绕组导电回路的完好性的重要方法,导电回路的质量问题(如焊接缺陷,断股等)将引起局部过热而损坏绝缘。

测量发电机定子绕组的直流电阻是检查发电机定子绕组导电回路的完好性的重要方法,导电回路的质量问题(如焊接缺陷,断股等)将引起局部过热而损坏绝缘。一般用压降法或直流电阻测试仪进行测量。

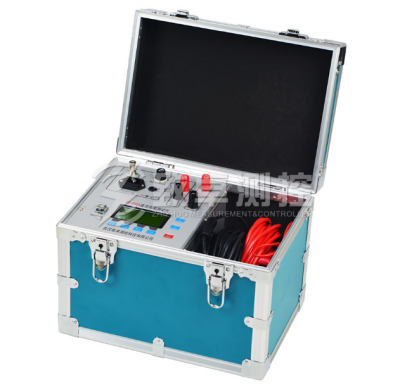

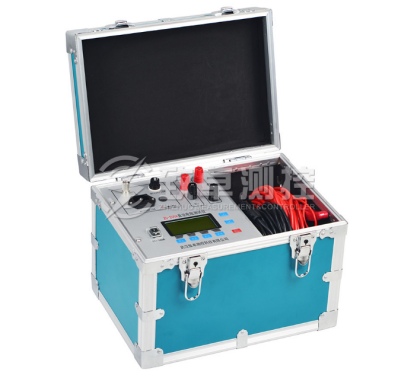

为满足快速测量的需要,我公司利用自身技术优势研制了ZC-205A直流电阻测试仪。它采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。
下面就为大家介绍发电机定子绕组直流电阻的测量方法:
一、测量方法
(1)在测试前对发电机定子绕组先对地放电。
(2)应分别测量每相(或分支)绕组的直流电阻,以便比较。
(3)在冷态下测量,绕组表面温度与周围空气温度之差不应大于±3℃。测温度时,应使用多支酒精温度计,分别放置于齿间槽楔上、通风孔里及绕组端部等处,取平均值。
(4)采用压降法时,通入绕组的电流不应大于额定电流的20%。
(5)应测量每相(或分支)引线的长度及截面,根据引线材料电阻率计算出引线电阻,在计算各相(或各分支)的直流电阻时,应扣除引线电阻,在校正了由于引线长度不同而引起的误差后再比较相互间差别及初次测量值。

(6)在用ZC-205A直流电阻测试仪测量时,必须将ZC-205A直流电阻测试仪的电流接线端(C1、C2)与电位接线端(P1、P2)分别连接到发电机定子绕组的首尾端。

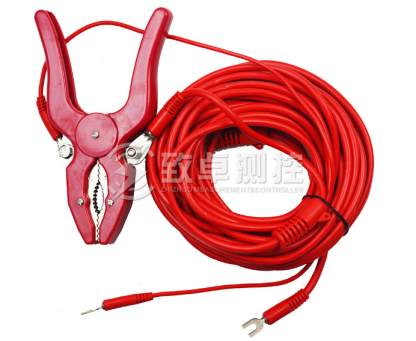

(7)试验引线应尽可能的短而粗;并且与发电机定子绕组出线端有良好的接触。
(8)在比较时应换算到同一温度。按式(1-2)计算
        R2=R1(T+t2)/(T+tl)        (1-2)
式中 R2一一t2温度时的直流电阻;
        R1一一t1温度时的直流电阻;
        t一一铜的材料系数(T=235)。

以上就是发电机定子绕组直流电阻简单的测量方法了,大家看明白了吗?如果不懂或者有其它需要了解的问题,都可以随时咨询我司客服哦。
