变压器直阻变比损耗特性综合测试仪的单机操作方法

时间:2018-09-27 阅读: 次 来源:致卓测控
文章标题:变压器直阻变比损耗特性综合测试仪的单机操作方法关  键 词:变压器直阻变比损耗特性综合测试仪,变压器直阻变比损耗特性综合测试仪的单机操作方法概      述:ZC-208变压器直阻变比损耗特性综合测试仪是功能高度集成化的新型设备,可用于各种变压器的变比组别、直流电阻、空载损耗、负载损耗测试,除电力变压器外,也能满足Z型绕组变压器、整流变压器和斯科特变压器的测试。

ZC-208 变压器直阻变比损耗特性综合测试仪武汉致卓测控科技有限公司最新推出专业变压器测试设备,可用于电力系统的各种变压器的变比和直流电阻测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。ZC-208 变压器直阻变比损耗特性综合测试仪采用了大屏幕液晶显示,全中文菜单,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器直流电阻,变比、组别、极性、以及角度测试的理想仪器。

另外,变压器直阻变比损耗特性综合测试仪设备支持蓝牙无线通讯,配合专业的上位机数据分析软件可以实现无线操作和数据分析功能。

ZC-208 变压器直阻变比损耗特性综合测试仪的单机操作方法

1、变压器直阻变比损耗特性综合测试仪旋转鼠标的使用方法

在数字输入模式下,向左或者向右旋转可以改变数字,向下键确认当前的选择并移位,在菜单选择迷失下,向左或者向右旋转可以实现光标的移动,向下为确认("OK"建)。

2、变压器直阻变比损耗特性综合测试仪的主界面介绍

变压器直阻变比损耗测试仪主界面如图1-1所示,由4个模块组成。

变压器直阻变比损耗特性综合测试仪的开机主界面
图1-1 开机主界面

(1)变比测试:测定单相变压器、三相变压器的变比、误差和移相角。

(2)电阻测试:测定单相和三相变压器直流电阻。

(3)数据浏览:对存储的数据进行浏览、删除等管理。

(4)系统设置:设置当前的系统时间、系统参数和系统升级等。

3、变压器直阻变比损耗特性综合测试仪的变比过程介绍

(1)根据使用说明书中对应的接线图进行正确接线。

(2)在主界面中选择变比测试,则显示变比测试设置界面如图1-2。

变压器直阻变比损耗特性综合测试仪的变比测试设置页面
图1-2 变比测试设置页面

该页面保存上次试验时的设置值,检查、修改该页面中的设置值使其与当前试验变压器一致。

编号:被试品的编号,用于被试品的管理与测试记录的保存识别。

类型:被试品的类型,有三相、单相、斯科特和逆斯科特等变压器的选择,对于对于电压互感器变比测试选择单相即可。

高压和低压接法:当选择三相变压器时会出现该选择项,该项只作为显示和打印组别的辅助项,不影响测试结果。

额定分接:变压器的额定分接档位数,用于自动判断当前测试档位。

每档:变压器的调压百分比,用于自动判断当前测试档位。

一次电压和二次电压:变压器在额定的一次和二次电压,这个设置项若设置错误会影响测试的比差结果,以上参数设置时请参考变压器铭牌。

(3)在图1-2中,光标选择"测量",按确认键进入如图1-3变比测试自动升压页面。

变压器直阻变比损耗特性综合测试仪的变比测试自动升压页面
图1-3 变比测试自动升压页面

在此升压界面中,变压器直阻变比损耗特性综合测试仪会根据变压器的变比自动升至合适电压,并测试变比、误差、移相角,此过程会在10秒钟以内完成,如果测试过程中出现错误会提示错误信息,测试完成会出现如图1-4所示测量结果页面。

变压器直阻变比损耗特性综合测试仪的测量结果界面

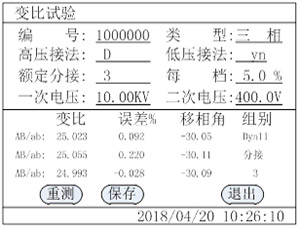

图1-4 测量结果界面

在该页面的"保存"把当前的结果保存到随机的存储器上;

注意:此时的误差是实测变比与当前变比之间的误差。

在图1-4中按"重测"则将重新对被试品进行测试,按"退出"则退回到上一系统功能的主界面。

4、变压器直阻变比损耗特性综合测试仪的直阻测试过程介绍

(1)根据使用说明书中对应的接线图进行正确接线。

(2)在主界面中选择变比变比,则显示变比测试设置界面如图1-5。

变压器直阻变比损耗特性综合测试仪的直阻测试设置界面
图1-5 直阻测试设置界面

该页面保存上次试验时的设置值,检查、修改该页面中的设置值使其与当前试验变压器一致。

编号:被试品的编号,用于被试品的管理与测试记录的保存识别。

测试方法:有单相,两相和三相可选;

测试电流:有Auto(自动)、<5mA、40mA、200mA、400mA、1A、5A和10A档位可选,根据每个电流档位对应的量程选择。

放电时间:每一相测试完后等待的放电时间。

设置完成后按"测试"即进入图1-6所示的测试界面。

变压器直阻变比损耗特性综合测试仪的直阻测试界面
图1-6 直阻测试界面

测试过程中需注意以下事项:

(1)在测量无载调压变压器倒分接时,必须等待放电结束后,报警声停止,方可切换分接点。

(2)拆线前,一定要等放电结束后,报警声停止,再进行拆线。

(3)选择电流时要参考技术指标栏内量程,不要超过量程和欠量程使用。超量程使用时,由于电流达不到预设值,即使强行继续测试结果稳定性太差。欠量程时,电流太小,对于大容量变压器数据不稳定。当出现此两种状态时要确认量程,选择适合的量程进行测试。等待三相全部测试完成后显示如图1-7所示的直阻测试结果。

变压器直阻变比损耗特性综合测试仪的直阻试验
图1-7 直阻试验

5、变压器直阻变比损耗特性综合测试仪的数据浏览说明

(1)在主界面中选择"数据浏览",如果设备内存储的有测试结果则显示下面的数据浏览界面,如图1-8。

变压器直阻变比损耗特性综合测试仪的数据浏览界面
图1-8 数据浏览界面

(2)在此界面中所有存储的数据按照时间由新到旧的顺序存放,浏览的过程中可以按:"上一条"、"下一条"翻页,"打印"可打印当前显示的测试结果,无用的数据可以按"删除"进行删除操作。

6、变压器直阻变比损耗特性综合测试仪的系统设置说明

(1)在主界面中选择"系统设置",则显示如图1-9的界面。

变压器直阻变比损耗特性综合测试仪的系统设置界面

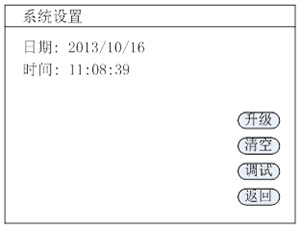

图1-9 系统设置界面

(2)在图1-9中可以修改系统的日期时间;

(3)升级:可以通过U盘升级仪器软件;

(4)清空:清空变压器直阻变比损耗特性综合测试仪存储的所有测试记录;

(5)调试:武汉致卓测控科技有限公司校准仪器时的功能。
