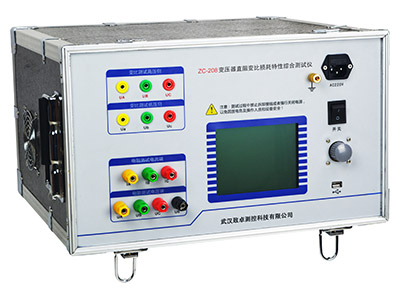

ZC-208 变压器直阻变比损耗特性综合测试仪

  • 变压器直阻变比损耗特性综合测试仪变压器直阻变比损耗特性综合测试仪
  • 变压器直阻变比损耗特性综合测试仪
客户服务热线
销售热线:400-027-1566
技术支持:027-51119335
立即咨询
服务说明

武汉致卓测控科技有限公司专业生产【ZC-208变压器直阻变比损耗特性综合测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的变压器直阻变比损耗特性综合测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

关 键 词

变压器直阻变比测试仪,变压器直阻变比损耗测试仪,变压器直阻变比损耗特性综合测试仪

ZC-208变压器直阻变比损耗特性综合测试仪是功能高度集成化的新型设备,可用于各种变压器的变比组别、直流电阻、空载损耗、负载损耗测试,除电力变压器外,也能满足Z型绕组变压器、整流变压器和斯科特变压器的测试。
  • 产品参数
  • 产品特性
  • 应用指南
变比测量 变比测试范围 0.5~10000
组别测试范围 1~12
角差测试范围 0~360°
变比测量精度 +0.1%       (1~200)
+0.2%       (201~2000)
+0.35%     (2001~4000)
+0.5%       (4001~10000)
角差测量精度 30`
直流电阻测量 测量范围 0~180mΩ                (10A)
180mΩ~360mΩ      (5A)
360mΩ~1.8Ω          (1A)
1.8Ω~4.5Ω               (400mA)
4.5Ω~9Ω                  (200mA)
9Ω~45Ω                   (40mA)
45Ω~20kΩ               (<5mA)
测量精度 +0.2%±2μΩ
分  辨 率 0.1μΩ
损耗特性测量 电压范围 10~650V,测量误差<0.2%
电流范围 0.5~100A,测量误差<0.2%
频率范围 45Hz~65Hz,测量误差<0.2%
功       率 测量误差<±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)

1、可测量变压器的变比、组别、移相角、直流电阻、空载电流、空载损耗、短路电压、短路(负载)损耗等;

2、可进行谐波试验,分析至31次谐波;

3、内部集成多功能电源:电压模式下可输出幅值稳定、相位恒定的三相或单相交流电压用于变比测试;恒流模式下可提供7档输出电流选择,最大可以输出10A电流进行直流电阻测试;

4、变比测试功能可对一般电力变压器测试,也可对Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试;

5、一次接线可自动完成三相的直流电阻测试,自动计算三相不平度,大幅提高测试效率。自动进行量程切换,允许测量电压、电流范围宽,接线简单。测试结果均自动进行相关校正。可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高;

6、320×240液晶显示,汉字菜单及触摸按键。可预设40组参数,可根据需要随时删除和增加。可存储500组实验结果,具有掉电存贮及浏览功能,能与计算机联机传送数据;

7、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。

ZC-208变压器直阻变比损耗特性综合测试仪是功能高度集成化的新型设备,可用于各种变压器的变比组别、直流电阻、空载损耗、负载损耗测试,除电力变压器外,也能满足Z型绕组变压器、整流变压器和斯科特变压器的测试。该设备支持蓝牙、wifi无线通讯,结果数据可主动上传数据中心,便于数据归档与报表输出是电力系统计量中心、变压器生产厂家和铁路电气系统的理想仪器。
