特种变比测试仪的操作方法

时间:2018-07-26 14:57:00        阅读:277
文章标题:特种变比测试仪的操作方法关  键 词:特种变比测试仪,变比测试仪,操作方法概      述:ZC-203C特种变比测试仪是我公司于2012年最新推出第二代专业变比测试设备,可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

ZC-203C 特种变比测试仪是我公司于2012年最新推出第二代专业变比测试设备,可用于电力系统的三相变压器测试,特别适合于Z型绕组变压器、整流变压器和平衡变压器测试。特种变比测试仪采用了大屏幕液晶显示,全中文菜单及汉字打印输出,人机界面友好,功能完善,操作方便,是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想变比测试仪。

特种变比测试仪的操作方法

一、特种变比测试仪旋转鼠标使用方法

特种变比测试仪在数字输入模式下,向左或者向右旋转可以改变数字,向下键选择当前的移位,在菜单选择模式下,向左或者向右旋转可以实现光标的移动,向下为确认键。

二、特种变比测试仪主界面介绍

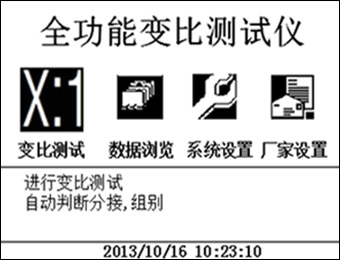

主界面如下图1所示,由4个模块组成。

特种变比测试仪开机主界面
图1 开机主界面

1、变比测试:在该菜单中可以测定单相变压器、三相变压器的变比、误差、角差。

2、数据浏览:对存储的数据进行浏览、打印、删除等管理。

3、系统设置:设置当前的系统时间、系统参数等。

4、厂家设置:该功能为厂家生产调试用。

三、特种变比测试仪的变比过程介绍

1、根据测试面板或使用说明书中对应的接线图进行正确接线。

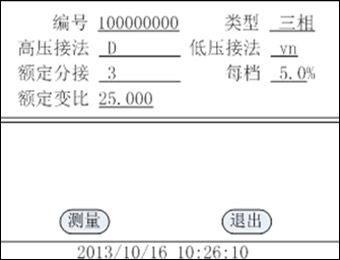

2、特种变比测试仪在主界面中选择变比,则显示变比测试设置界面如图2:

特种变比测试仪的变比测试设置页面
图2 变比测试设置页面

该页面保存上次试验时的设置值,检查、修改该页面中的设置值使其与当前试验变压器一致。

编号:被试品的编号,用于被试品的管理与测试记录的保存识别。

类型:被试品的类型,有三相、单相、斯科特和逆斯科特等变压器的选择,对于对于电压互感器变比测试选择单相即可。

高压和低压接法:当选择三相变压器时会出现该选择项,该项只作为显示和打印组别的辅助项,不影响测试结果。

额定分接:变压器的额定分接档位数,用于自动判断当前测试档位。

每档:变压器的调压百分比,用于自动判断当前测试档位。

额定变比:变压器在额定档位时的标准变比,这个设置项若设置的不对会影响测试的比差结果,以上参数设置时请参考变压器铭牌。

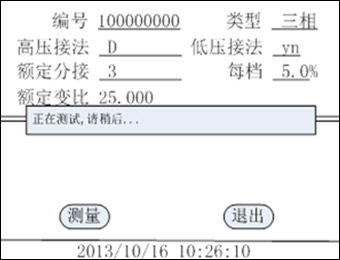

3、在上图中,光标选择"测量",按确认键进入如下变比测试自动升压页面,如图3:

特种变比测试仪变比测试自动升压页面
图3 变比测试自动升压页面

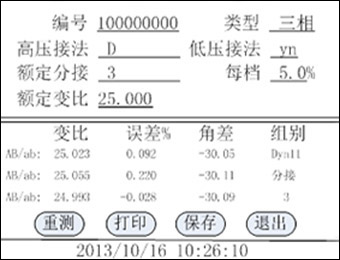

在此升压界面中,特种变比测试仪会根据变压器的变比自动升至合适电压,并测试变比、误差、角差,此过程会在10秒钟以内完成,如果测试过程中出现错误会提示错误信息,测试完成会出现如图4所示限测量结果页面。

特种变比测试仪的测量结果界面
图4 测量结果界面

在该页面的"保存"把当前的结果保存到随机的存储器上;"打印"则通过打印机打印当前的测试结果。

注意:此时的误差是实测变比与当前变比之间的误差。

在上图中按"重测"则将重新对被试品进行测试,按"退出"则退回到上一系统功能的主界面。

四、特种变比测试仪的数据浏览说明

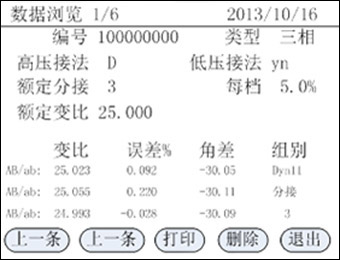

1、在主界面中选择"数据浏览",如果设备内存储的有测试结果则显示下面的数据浏览界面,如图5:

特种变比测试仪的数据浏览界面
图5 数据浏览界面

2、在此界面中所有存储的数据按照时间由新到旧的顺序存放,浏览的过程中可以按:"上一条"、"下一条"翻页,"打印"可打印当前显示的测试结果,无用的数据可以按"删除"进行删除操作。

五、特种变比测试仪的系统设置介绍

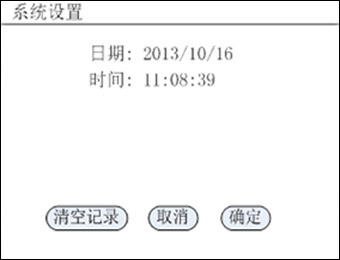

1、在主界面中选择"系统设置",则显示如图6的界面:

特种变比测试仪的系统设置界面
图6 系统设置界面

2、在上图中可以修改系统的日期时间,修改完成后按"确定"可保存当前设置,"清空记录"可以把当前特种变比测试仪存储的所有记录全部删除。
