二次保护的试验方法和设备选型

时间:2019-08-12        阅读:loading... 次        来源:致卓测控
文章标题:二次保护的试验方法和设备选型关  键 词:二次保护的试验方法,二次保护的试验设备选型概      述:变电站中高压试验二次保护的调试主要是对高压设备二次端进行保护工作。二次设备主要包括对一次设备进行控制、测量、保护以及对一、二次设备的正常、异常或事故等工作状况提供信号显示或报警的设备。

变电站中高压试验二次保护的调试主要是对高压设备二次端进行保护工作。二次设备主要包括对一次设备进行控制、测量、保护以及对一、二次设备的正常、异常或事故等工作状况提供信号显示或报警的设备。二次设备除了功能屏柜外,还包括有电流互感器、电压互感器的二次绕组以及断路器、隔离开关的操作机构等一些与一次设备构成一体的辅助设备。

二次保护的试验往往是一件非常考核技术工程师水平的一项复杂的调试工作。一般先对变压器保护装置做全面的测试,主要是测动作值以及动作时间。

首先,技术工程师会结合保护装置的图纸找对对应的端子施加信号,然后从对应接点端子取反馈跳闸信号,对响应的软硬压板进行合理的投切。接着利用微机继电保护测试仪对保护装置进行开入量检查、交流(各侧电流电压)、采样检查、差动保护、各侧后备保护等调试工作,最后进行整租传动试验检验各装置在故障过程中动作情况。整租传动试验是检查继电保护装置接线是否正确合理,工作是否可靠的最有效方法。

纯粹的只对继电保护装置做全面测试是远远不够,也不符合二次保护的试验规程。还要用到以下设备对主变压器做不同的测试:

1、大型变压器直流电阻测试装置进行主变压器直流电阻测试。

2、高压开关动特性测试仪进行高压断路器的动特性测试。

3、变压器有载开关测试仪进行有载分接开关的过渡时间、波形、电阻、三相同期性等参数精确测量。

产品名称 产品型号 产品图片
变压器直流电阻测试仪 ZC-205A ZC-205A变压器直流电阻测试仪
高压开关动特性测试仪 ZC-300A ZC-300A高压开关动特性测试仪

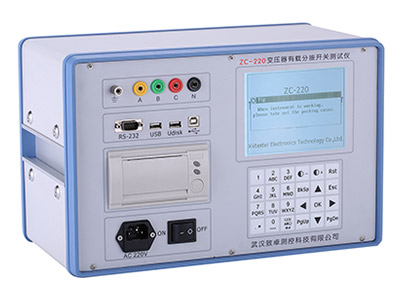

变压器有载分接开关测试仪 ZC-220 ZC-220变压器有载分接开关测试仪

以上这些测试设备安装在不同的位置,再按有关逻辑要求进行互联,就能完成特定的功能。二次保护的试验能够保障一次设备的正常和可靠运行,减小电气设备故障损害。是目前为止不可或缺的一项试验工作。
