ZC-220 变压器有载分接开关测试仪

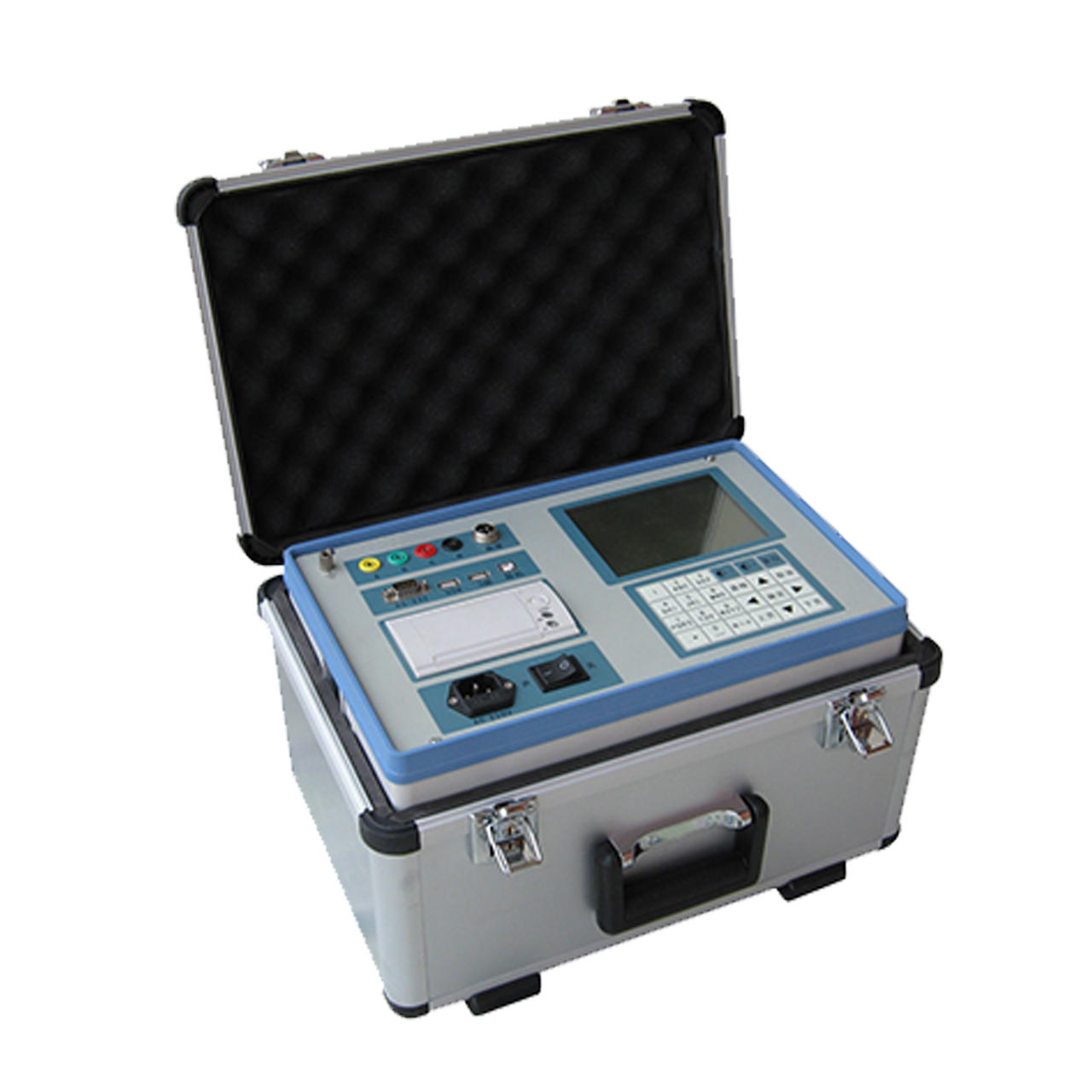

  • 变压器有载分接开关测试仪(左视图)变压器有载分接开关测试仪(左视图)
  • 变压器有载分接开关测试仪(前视图)变压器有载分接开关测试仪(前视图)
  • 变压器有载分接开关测试仪(右视图)变压器有载分接开关测试仪(右视图)
  • 变压器有载分接开关测试仪(测试线)变压器有载分接开关测试仪(测试线)
  • 变压器有载分接开关测试仪(电源线)变压器有载分接开关测试仪(电源线)
  • 变压器有载分接开关测试仪(接地线)变压器有载分接开关测试仪(接地线)
  • 变压器有载分接开关测试仪(测试线包)变压器有载分接开关测试仪(测试线包)
  • 变压器有载分接开关测试仪(外包装箱)变压器有载分接开关测试仪(外包装箱)
  • 变压器有载分接开关测试仪(左视图)
  • 变压器有载分接开关测试仪(前视图)
  • 变压器有载分接开关测试仪(右视图)
  • 变压器有载分接开关测试仪(测试线)
  • 变压器有载分接开关测试仪(电源线)
  • 变压器有载分接开关测试仪(接地线)
  • 变压器有载分接开关测试仪(测试线包)
  • 变压器有载分接开关测试仪(外包装箱)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-220变压器有载分接开关测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的变压器有载分接开关测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 有载分接开关测试仪,变压器有载分接开关测试仪

  • 相关文章
  • ZC-220变压器有载分接开关测试仪主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。仪器体积小,重量轻,抗干扰能力强,大大减轻了现场工作人员的劳动强度,是发供电单位,变压器制造行业保障安全生产,提高产品质量的理想仪器。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    输出电流        ≥1A,3通道
    数据采样        采样通道:6通道
    采样频率        10KHz/s
    测量范围        过渡电阻:0.5Ω~20Ω
           过渡时间:≤250ms
    分  辨 率        过渡电阻:0.01Ω
           过渡时间:0.1ms
    测量精度        过渡电阻:±(5%+3字)
           过渡时间:±(0.1%+1字)
    存储方式        U盘存储、本机存储1G
    使用环境        环境温度:-10℃~50℃
           环境湿度:≤85%RH
    工作电源        工作电压:AC 220V±10%
           工作频率:50Hz±2Hz
    外形尺寸        350×230×200mm3
    主机重量        5kg

    1、主机

    ● 立式机箱结构,重量轻、携带方便。

    ● 内置精密恒流源,具有完善可靠的保护电路。

    ● 可带绕组测试或不带绕组测试。

    ● 内置嵌入式PC-104工控机,速度快,存储容量大。

    ● 6通道高速同步数据采样。

    ● 内置面板式热敏打印机。

    2、操作界面

    ● 5.7寸带背光宽温液晶,阳光下清晰显示。

    ● 图形和文本显示结果。

    ● 中文菜单式操作界面。

    ● T9输入法,可输入数字、字母、汉字及各种符号。

    3、数据存储

    ● 主机存储容量1G,可存储上万组测试数据。

    ● 具有外接U盘存储功能,存储更多数据。

    ● U盘数据同步功能,便捷的数据交换。

    ● 可直接打开U盘上的数据文件。

    ● 树形存储结构,按站名、编号、分接位存储,数据查询方便。

    4、联机功能

    ● 配有Windows版《OTS数据管理软件》。

    ● 具备USB和RS232联机功能。

    ● 完善的PC数据管理分析功能。

    ● PC联机模式下可完成数据导入或现场测试。

    5、软件升级

    ● USB或RS-232联机升级。

    ● 现场可使用U盘升级。

    有载分接开关是与变压器回路连接的唯一运动部件,因此有载分接开关的检测,越来越引起重视。依据行标《DL/T846.8—2004有载分接开关测试仪》,要求检查有载分接开关的动作顺序,测量切换时间等。为此,我公司成功的研制了ZC-220变压器有载分接开关测试仪,该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

    ZC-220变压器有载分接开关测试仪智能化程度高,全部中文菜单提示,操作简单。仪器体积小,重量轻,抗干扰能力强,大大减轻了现场工作人员的劳动强度,是发供电单位,变压器制造行业保障安全生产,提高产品质量的理想仪器。
