单点接地系统的接地电阻测量方法

时间:2019-07-15        阅读:loading... 次        来源:致卓测控
文章标题:单点接地系统的接地电阻测量方法关  键 词:单点,接地系统,接地电阻,测量方法概      述:从测试原理来说,ZC-411钳形接地电阻测试仪只能测量回路电阻,对单点接地是测不出来的。但是,用户完全可以利用一根测试线及接地系统附近的接地极,人为地制造一个回路进行测试。下面介绍二种用ZC-411钳形接地电阻测试仪测量单点接地的方法,此方法可应用于传统的电压-电流法无法测试的场合。

从测试原理来说,ZC-411钳形接地电阻测试仪只能测量回路电阻,对单点接地是测不出来的。但是,用户完全可以利用一根测试线及接地系统附近的接地极,人为地制造一个回路进行测试。下面介绍二种用ZC-411钳形接地电阻测试仪测量单点接地的方法,此方法可应用于传统的电压-电流法无法测试的场合。

1、二点法

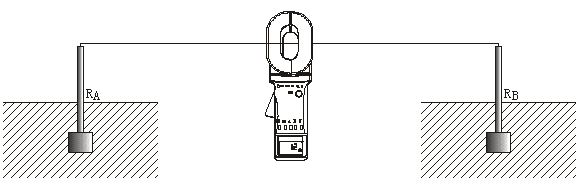

见图1-1,在被测接地体RA附近找一个独立的接地较好的接地体RB(例如临近的自来水管、建筑物等)。将RA和RB用一根测试线连接起来。

二点法测量接地电阻接线图
图1-1 二点法测量接地电阻接线图

由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值。

       RT=RA+RB+RL

其中:RT为ZC-411钳形接地电阻测试仪所测的阻值。

          RL为测试线的阻值。

将测试线头尾相连即可用ZC-411钳形接地电阻测试仪测出其阻值RL

所以,如果ZC-411钳形接地电阻测试仪的测量值小于接地电阻的允许值,那么这两个接地体的接地电阻都是合格的。

2、三点法

如图1-2,在被测接地体RA附近找二个独立的接地体RB和RC

三点法测量RA和RB接地电阻的接线图
图1-2 三点法测量RA和RB接地电阻的接线图

第一步,将RA和RB用一根测试线连接起来,见图1-2。用ZC-411钳形接地电阻测试仪读得第一个数据R1

第二步,将RB和RC连接起来,见图1-3。用ZC-411钳形接地电阻测试仪读得第二个数据R2

三点法测量RB和RC接地电阻的接线图
图1-3 三点法测量RB和RC接地电阻的接线图

第三步,将RC和RA连接起来,见图1-4。用ZC-411钳形接地电阻测试仪读得第三个数据R3

三点法测量RA和RC接地电阻的接线图
图1-4 三点法测量RA和RC接地电阻的接线图

上面三步中,每一步所测得的读数都是两个接地电阻的串联值。这样,就可以很容易地计算出每一个接地电阻值:

由于:R1=RA+RB       R2=RB+RC       R3=RC+RA

所以:RA=(R1+R3-R2)÷2

这就是接地体RA的接地电阻值。为了便于记忆上述公式,可将三个接地体看作一个三角形,则被测电阻等于邻边电阻相加减对边电阻除以2。

其它两个作为参照物的接地体的接地电阻值为:

       RB=R1-RA       RC=R3-RA
