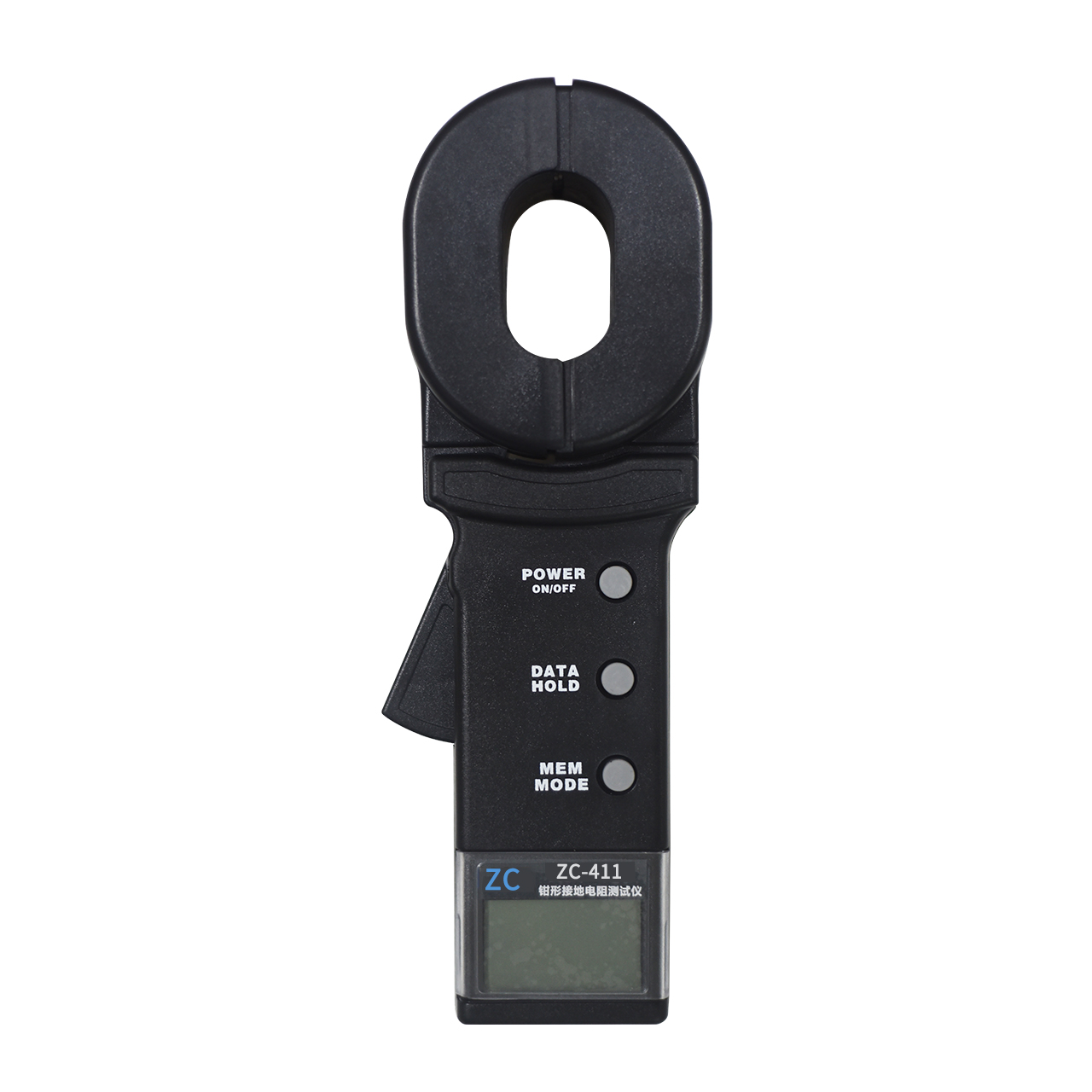

ZC-411 钳形接地电阻测试仪

ZC-411系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
  • 产品参数
  • 产品特性
  • 应用指南
  • 经典案例
  • 相关视频

1、ZC-411系列产品类别:

产品型号 钳口尺寸 电阻量程 电流量程 数据上
传功能
报警
功能
数据
存储
备注
ZC-411A 长钳口
65×32mm
0.01Ω~200Ω 实用型
ZC-411 0.01Ω~1000Ω 基础型
ZC-411C 0.01Ω~1000Ω 0.00mA~20.0A 99组 多功能型
ZC-411A+ 0.01Ω~200Ω 选配 实用型
ZC-411+ 0.01Ω~1200Ω 基础型
ZC-411B+ 0.01Ω~1200Ω 防爆型
ZC-411C+ 0.01Ω~1200Ω 0.00mA~20.0A 多功能型
ZC-411E+ 0.01Ω~1200Ω 0.00mA~40.0A 多功能型

2、通用技术规格:

功       能 接地电阻测试、回路电阻测试
电       源 6VDC(4节5号碱性干电池)
电阻量程 0.01~1200Ω
电阻分辨率 0.001Ω
电阻测量精度 ±1%±0.01Ω
数据存储 99组
报警临界值设定范围 电阻:1-199Ω
声光报警 “嘟--嘟--嘟--”报警声,报警符号闪烁,按AL键开启、关闭、设置
干扰信号识别功能 “嘟--嘟--嘟--”提示音,NOISE符号闪烁显示
工作温湿度 -20℃~55℃;20%RH-90%RH
液晶显示器 4位LCD数字显示,长宽47mm×28.5mm
钳口尺寸 65mm×32mm
钳口张开尺寸 32mm
钳表质量 1160g (含电池)
钳表尺寸 长、宽、厚:285mm×85mm×56mm
保护等级 双重绝缘
结构特点 钳形CT
换       档 全自动换档
外部磁场 <40A/m
外部电场 <1V/m
单次测量时间 0.5秒
电阻测量频率 >1KHz
被测电流频率 50/60Hz自动
电池电压低指示功能 当电池电压低于5.3V时,电池电压低符号显示
存储数据已满指示 存储数据已满99组,闪烁显示“MEM”符号
超量程指示 超量程指示“OLΩ”、“L0.01”或“OL A”
自动关机 开机约5分半钟仪表将自动关机
功       耗 开机启动、工作最大电流小于50mA,连续工作约30小时
RS232接口(选购件) 仪表存储的数据通过RS232接口和数据线方便的上传到计算机,并生成报表文件

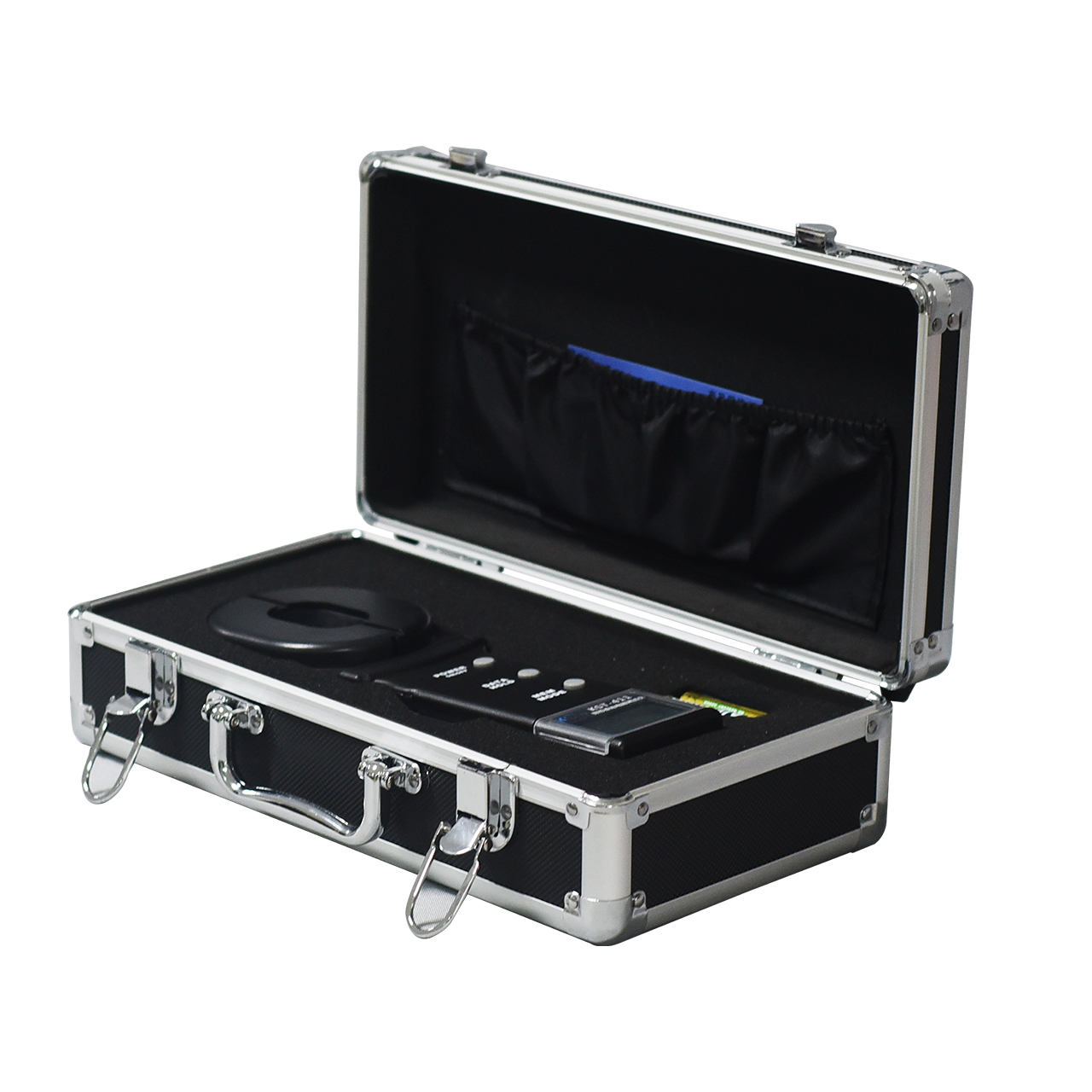

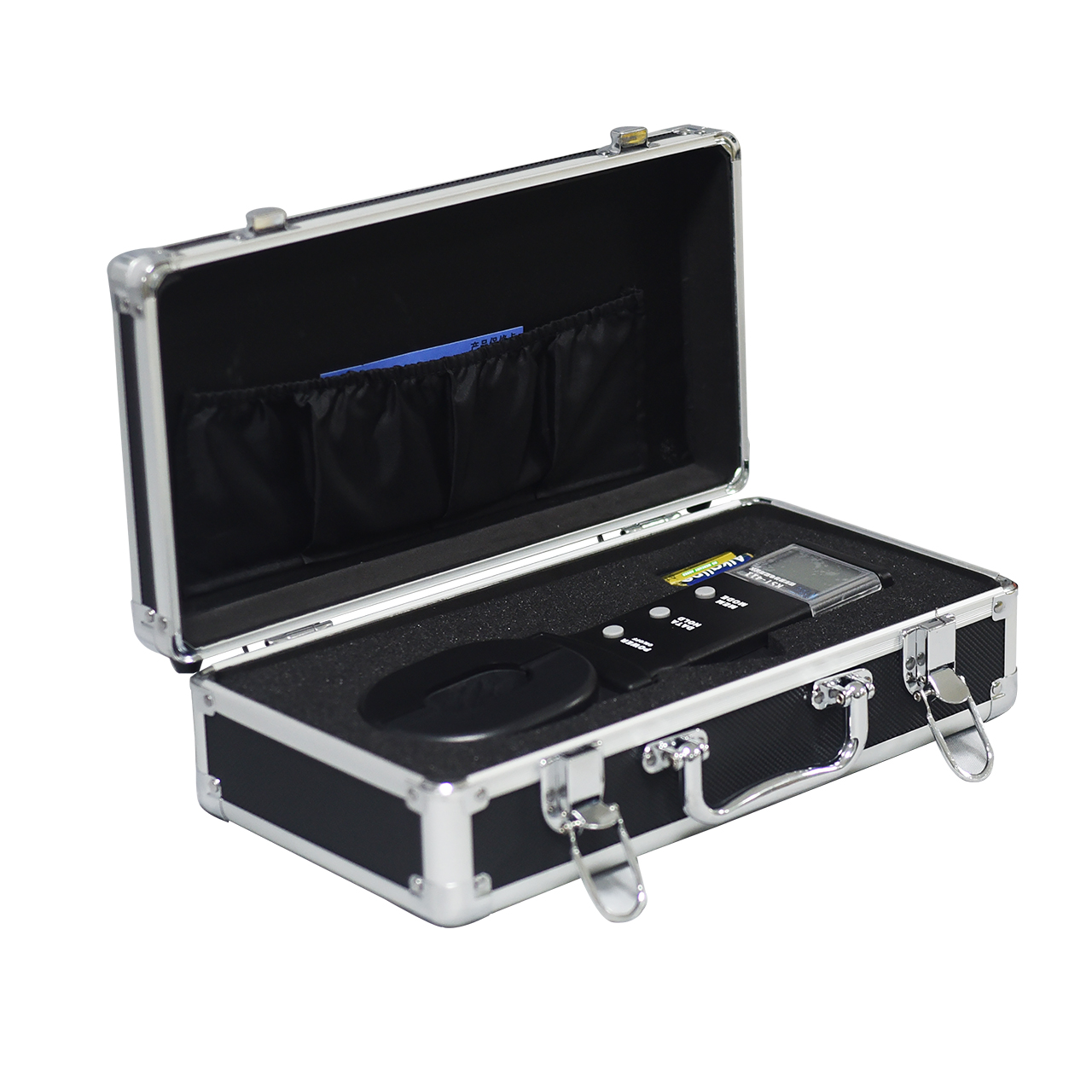

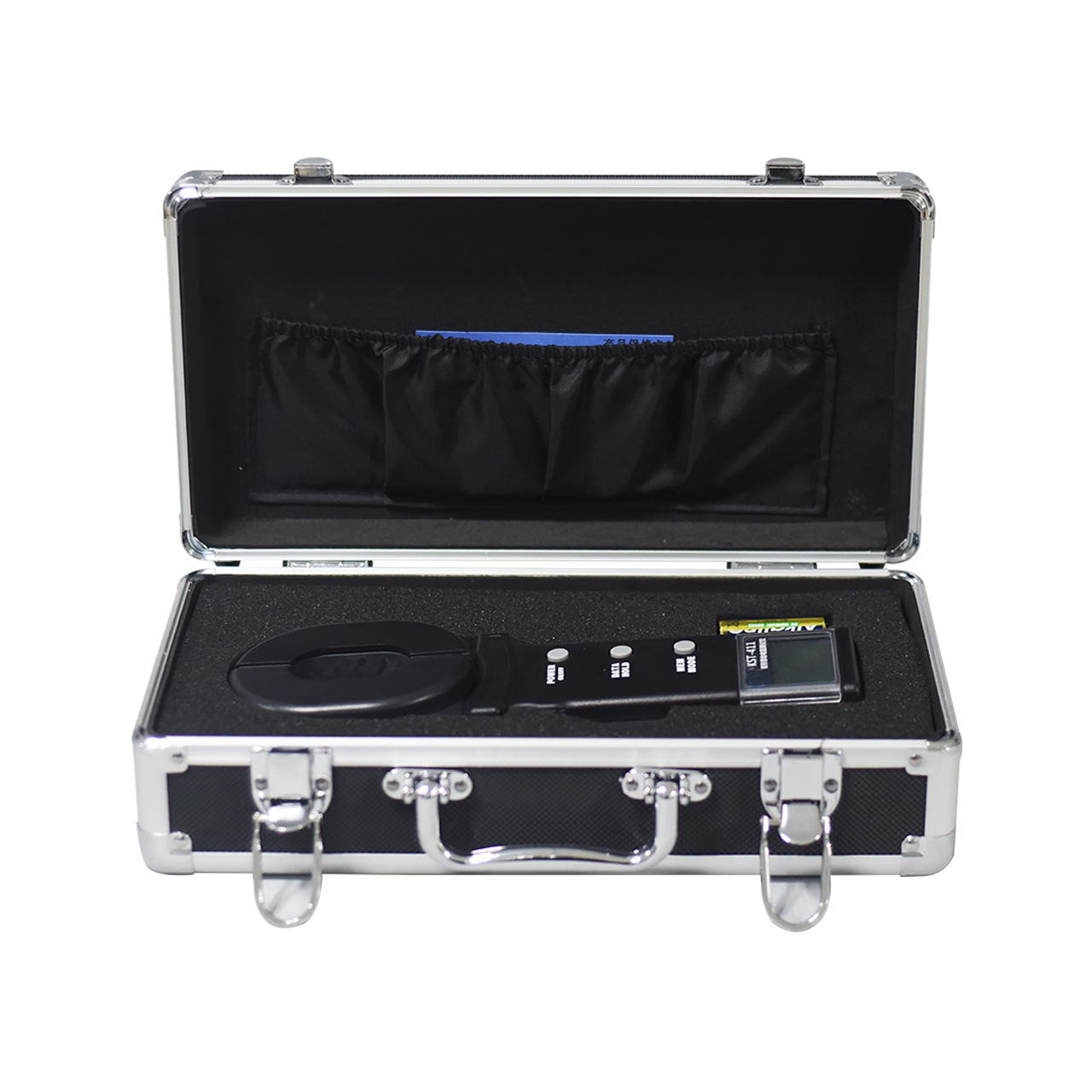

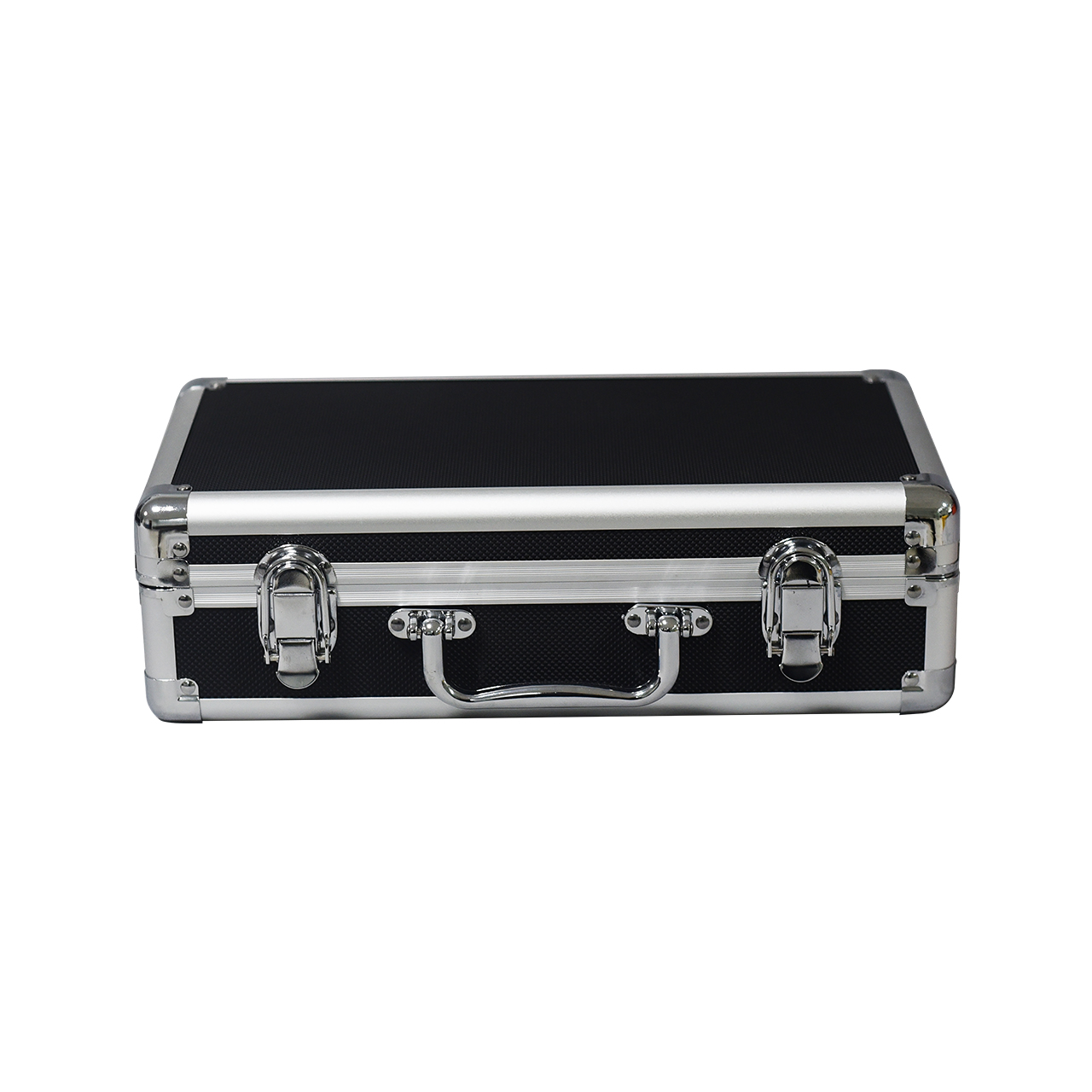

随机附件 钳表:1件;测试环:1件;电池LR6:4节;仪表箱:1件

1、适用于各种形状的接地引线(圆钢、扁钢及角钢);

2、非接触式测量接地电阻、安全、快速;

3、不必使用辅助接地棒,不须中断待测设备之接地;

4、具有双重保护绝缘;

5、抗干扰性强,测量精确度高;

6、使用5号碱性电池方便用户。

ZC-411系列钳形接地电阻测试仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。

ZC-411系列钳形接地电阻测试仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。

ZC-411系列钳形接地电阻测试仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为该仪表测量的是接地体电阻和接地引线电阻的综合值。

ZC-411系列钳形接地电阻测试仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

另外,ZC-411钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
