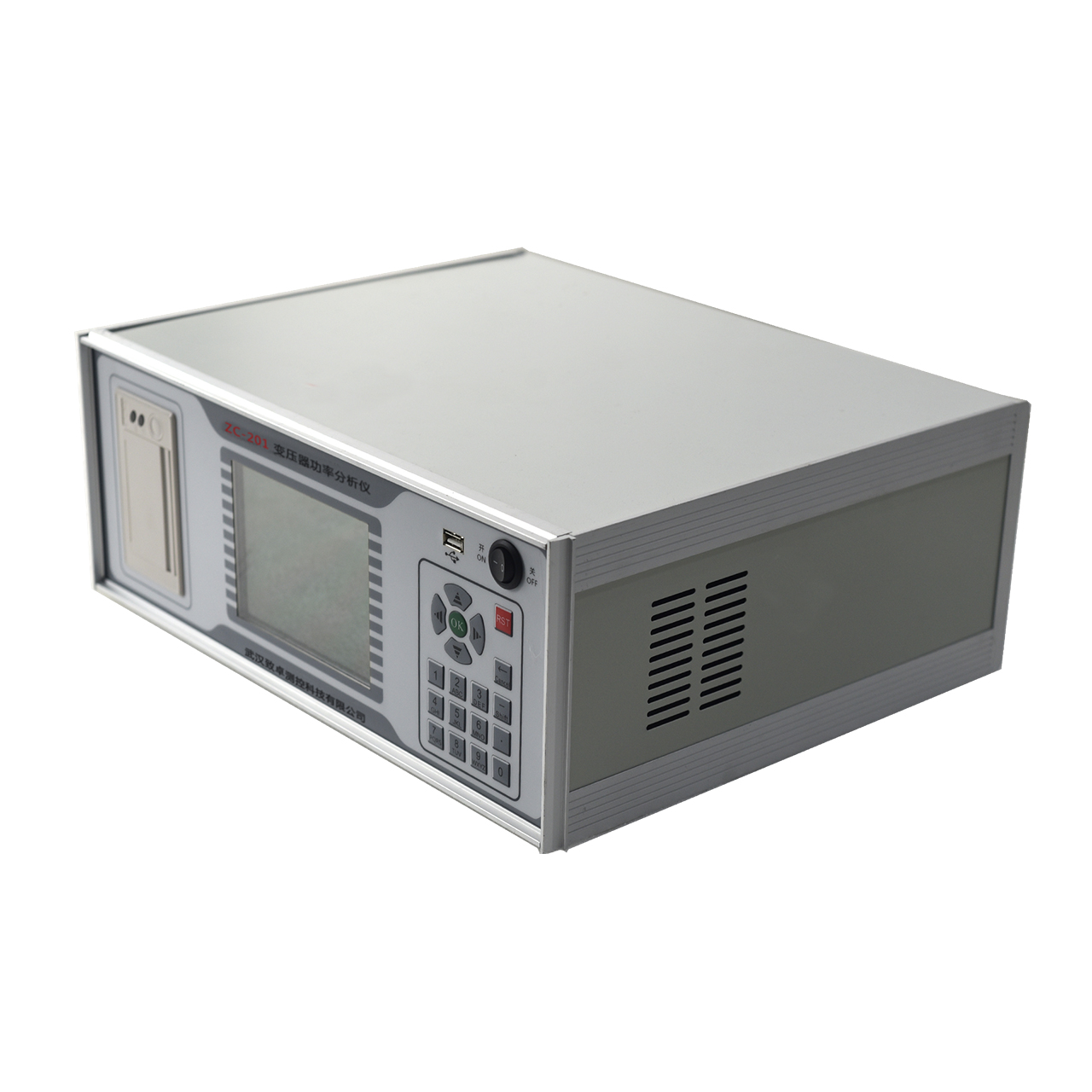

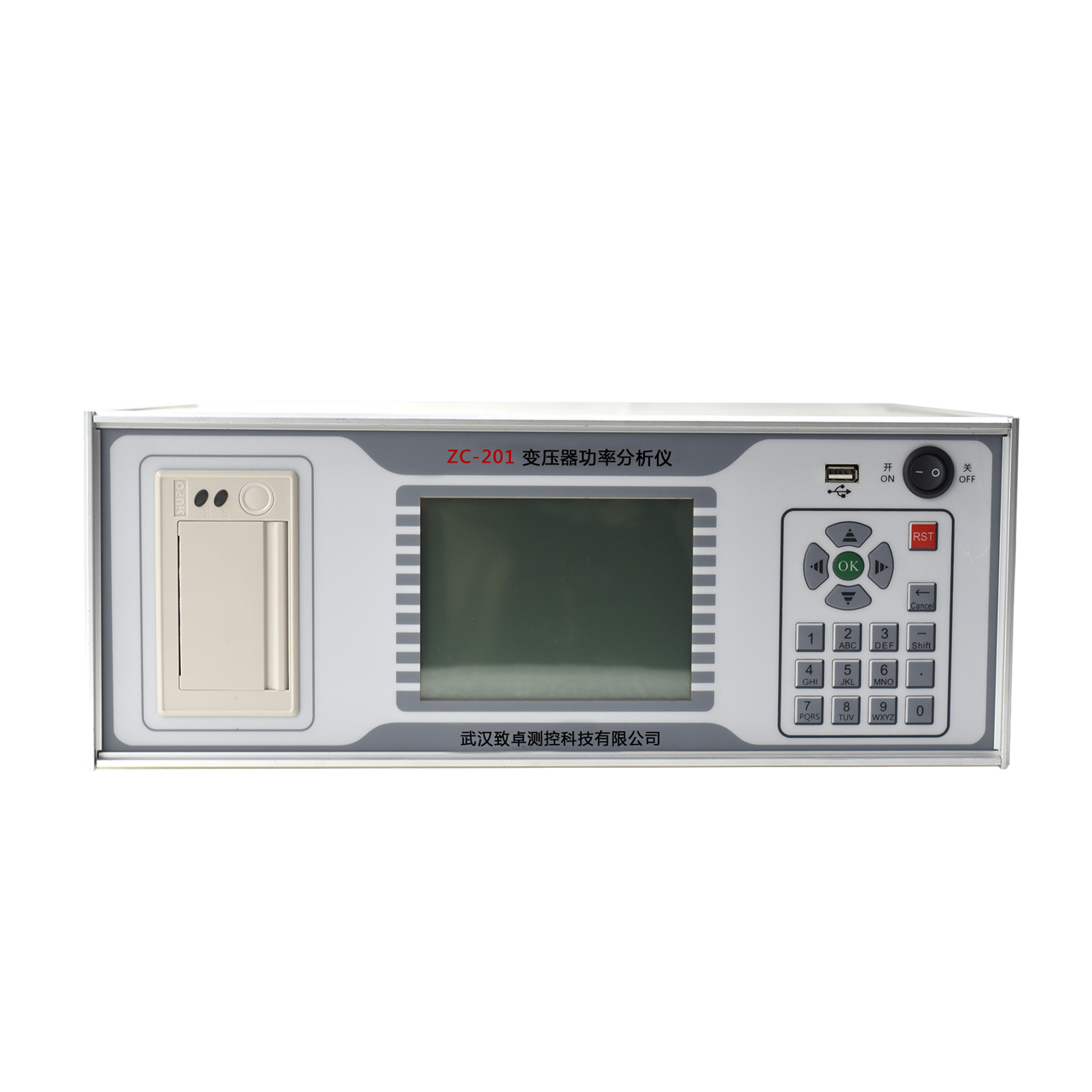

ZC-201A 变压器功率分析仪

  • ZC-201A 变压器功率分析仪
  • ZC-201A 变压器功率分析仪
  • 产品参数

  • 产品特性

  • 应用指南

规格型号 ZC-201A
测试用途 变压器的空载电流、空载损耗、短路电压、短路(负载)损耗测量
工作电源 输入电压 185Vac~250Vac
允许输入电压 85Vac~264Vac
频       率 50/60Hz
允许频率 45Hz~65Hz
输入功率 40VA
接       头 标准交流插口60320
交流电压 范       围 10~650V
分  辨 率 0.001V
准  确 度 0.1%±0.001V
交流电流 范       围 0.01~5A
分  辨 率 0.001A
准  确 度 0.1%±0.001A
频       率 范       围 45Hz~65Hz
分  辨 率 0.001Hz
准  确 度 0.2%±0.001Hz
功       率 范       围 0~3kW
分  辨 率 0.001kW
准  确 度 <±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)
环境条件 运行温度 -10℃~+50℃
存储温度 -25℃~+70℃
湿       度 相对湿度:5%~95%,不结露
物理特性 尺       寸 360×220×150mm3
重       量 ≈5kg(不包括附件)
       1、可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。
       2、可进行变压器谐波测试。
       3、仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。
       4、做三相变压器的空载、负载试验时,仪器能自动判断接线是否正确,并显示三相电压、电流的向量图。
       5、单机可以完成100KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成250KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。
       6、所有测试结果均自动进行相关校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高。
       7、320×240大屏幕、高亮度的液晶显示,全汉字菜单及操作提示实现友好的人机对话,触摸按键使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。
       8、仪器可以由用户预设40组被试品参数,而且这些参数可以根据需要随时删除和增加,使用非常方便。
       9、自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。
       10、面板式热敏打印机,可现场快速打印试验结果。
       11、数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能,可以存储500组实验结果,能与计算机联机传送数据。
       12、允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。
       ZC-201A变压器功率分析仪可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。可进行谐波试验,分析至31次谐波。仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。做三相变压器的空载、负载试验时,仪器能自动判断接线是否正确,并显示三相电压、电流的向量图。
       单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。所有测试结果均自动进行相关校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高。
