变压器功率分析仪的使用方法

时间:2019-12-27        阅读:loading... 次        来源:致卓测控
文章标题:变压器功率分析仪的使用方法关  键 词:变压器功率分析仪,变压器功率分析仪的使用方法概      述:致卓测控研制的ZC-201A变压器功率分析仪功能强大,不仅可以测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗,还可进行谐波试验,分析至31次谐波。此外,仪器内部可自动进行量程切换,允许测量电压、电流范围宽。做三相变压器的空载、负载试验时,ZC-201A变压器功率分析仪还能自动判断接线是否正确,并显示三相电压、电流的向量图。了解完ZC-201A变压器功率分析仪的强大功能后,下面给大家介绍ZC-201A变压器功率分析仪的使用方法:



致卓测控研制的ZC-201A变压器功率分析仪功能强大,不仅可以测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗,还可进行谐波试验,分析至31次谐波。此外,仪器内部可自动进行量程切换,允许测量电压、电流范围宽。
做三相变压器的空载、负载试验时,ZC-201A变压器功率分析仪还能自动判断接线是否正确,并显示三相电压、电流的向量图。了解完ZC-201A变压器功率分析仪的强大功能后,下面给大家介绍ZC-201A变压器功率分析仪的使用方法:

1、键盘使用方法“OK”键选择当前的输入,“取消”可以消除刚才的错误输入,“↑”“↓”“←”“→”则可以方便的实现光标的移动。“切换”键为备用键。键盘的下方为0~9的数据键,在数据输入时,通过这些数字键可以方便的输入数据。

2、主界面介绍

主界面如下图所示,由8个模块组成。

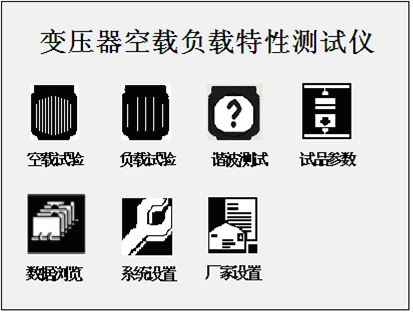

图3 空负载测试仪开机主界面
1) 空载试验:在该菜单中可以测定单相变压器、三相变压器的空载损耗。
2) 负载试验:在该菜单中可以测定单相变压器、三相变压器的负载损耗。
3) 谐波测试:在该菜单中对变压器进行谐波分析。
4) 试品参数:对预设的变压器参数进行修改、增加、删除等操作。
5) 数据浏览:对存储的数据进行浏览,删除等管理。
6) 系统设置:设置当前的系统时间、系统参数等。
7) 系统帮助:在该项中可以查看各种试验的接线图。
8) 厂家设置:该功能为厂家生产调试用。

3、试品参数的管理操作

1) 在主界面中,通过键盘的方向键使光标移动到试品参数菜单,然后按OK键,进入试品参数的管理操作选择界面如下:

图4 试品参数管理界面
2) 在上面的界面中选择增加参数,出现下面的增加试品参数页面:

图5 增加试品参数页面
上图中,编号一栏为变压器的编号,编号的长度为7位,前两位代表变压器类型,后五位代表变压器容量(运行输入的最大容量值为63000),单位为KVA,如变压器类型为S9,容量为315KVA,则其编号一栏应输入:0900315。
数据的输入方法如下(以Un1为例,输入值为35.00):使用方向键把光标移动到Un1后的数据输入栏中,通过数字键盘直接输入35.00,输入完成后按OK键即可。注意在光标停留在Un1后的输入栏时,屏幕最下方提示“高压侧额定电压”(屏幕最下方总是提示当前光标输入栏的参数意义)。
3) 在图4中选择修改参数,出现下面的选择变压器编号页面:

图6 选择变压器编号页面
通过方向键选择预修改其参数的编号,然后按OK键进入试品参数修改页面,参数修改页面与图5相同。
4) 在图4种选择删除参数,则出现图6的选择变压器编号页面,选定编号后,按OK键将删除该编号的变压器参数配置。

以上就是为大家简单概括的ZC-201A变压器功率分析仪使用方法,详细的还需大家参照使用说明书进行操作哦~ 如果大家对本仪器还有什么疑问的话,也可以随时咨询我们的在线客服,我们会一一为您解答~
