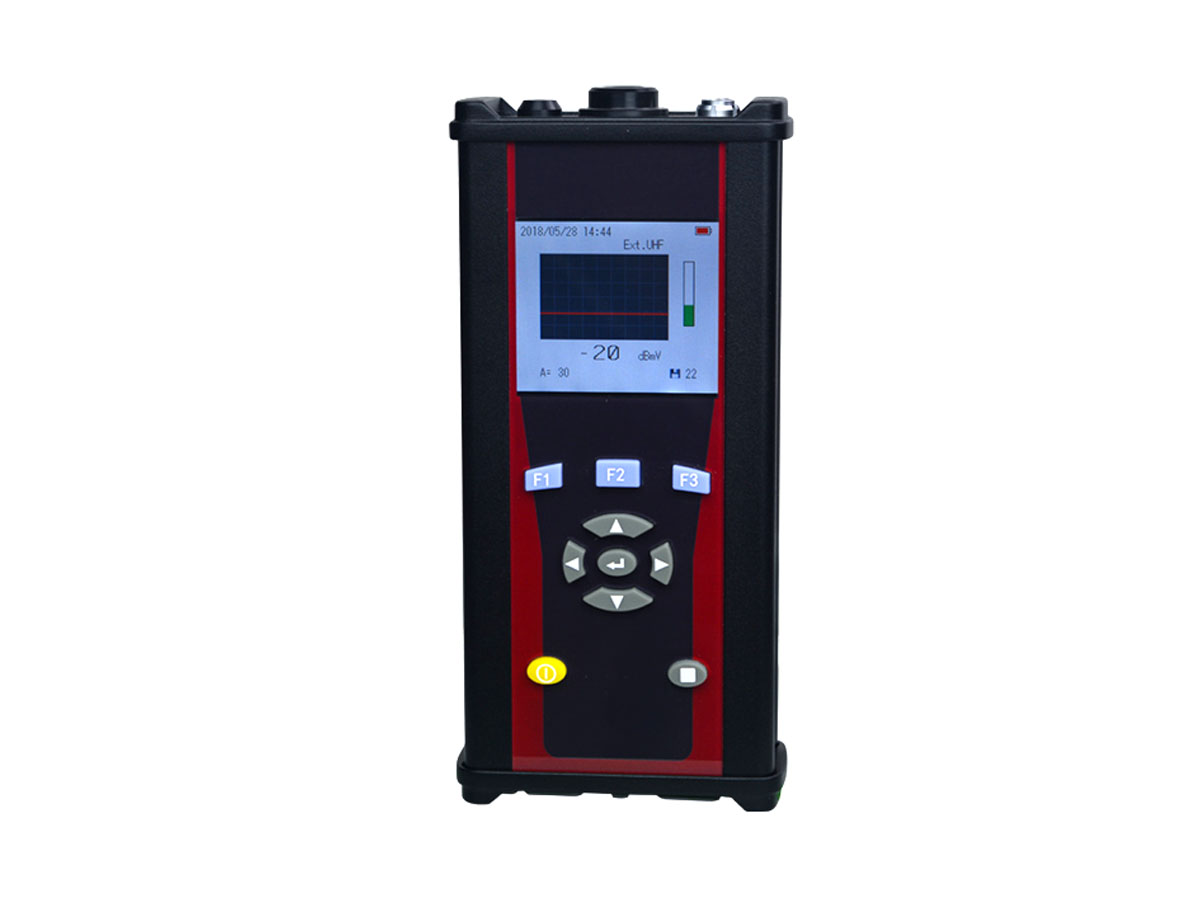

ZC-830 局部放电检测仪

  • 局部放电检测仪
  • 局部放电检测仪
  • 局部放电检测仪
  • 局部放电检测仪
  • 局部放电检测仪
  • 局部放电检测仪
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【ZC-830局部放电检测仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的局部放电检测仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 局部放电检测仪

  • 相关文章
  • 非侵入式检测最实用的技术都是基于检测电磁频谱中的高频部分以及超声波信号。局部放电检测仪品是专门开发的操作简单的用于检测电磁波及超声波活动的仪器。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频

    1、适用范围:采用非侵入式检测方式,对高压电气设备的局部放电缺陷进行检测及定位。
    2、传感器配置
    标配:超声波传感器(UA)、地电波传感器(TEV)
    选配:变压器专用传感网、GIS专用特高频传感器、高压电缆专用传感器,也可根据用户要求定制。
    3、检测原理:超声波法(UA)、地电波法(TEV)及特高频法(UHF)。
    4、检测频带:
    超声波:40~200KHz
    地电波:3~100MHz
    特高频:300~2000MHz。
    5、测量范围:
    超声波:-90~80dB
    地电波:-80~10dBm
    特高频:-80~10dBm
    5、灵敏度:最小10pC(具体取决于传感器与放电源之间的距离)。
    6、传感器:
    ① 超声波传感器:20~200(kHz);
    ② 地电波(TEV):5 ~ 100MHz。
    ③ 特高频传感器:300~2000(MHz),具备定向接收特性;
    7、具有内置超声传感器,地电波、超声波二合一传感器,可选变压器专用传感器、GIS专用传感器、电缆专用传感器等部件;
    8、软件功能:
    ① 连续检测特高频、地电波及超声波信号,判断是否存在局部放电;
    ② 实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断;
    ③ 具备数据的现场存储功能。
    9、仪器特征:
    ① 屏幕显示:高对比度 3.5 英寸TFT彩屏。
    ② 数据存储:可保存 1000 组测试数据。
    ③ 工作电源:内置 8.4V 锂电池,可连续工作 8 小时。
    ④ 电源:输入100-240VAC,输出8.4V/3A,充电时间3~4小时。
    ⑤ 外形尺寸:220 * 100 * 40。
    ⑥ 仪器重量:1.5kg。
    ⑦ 使用温度:-25℃~45℃。
    ⑧ 存储温度:-35℃~60℃。

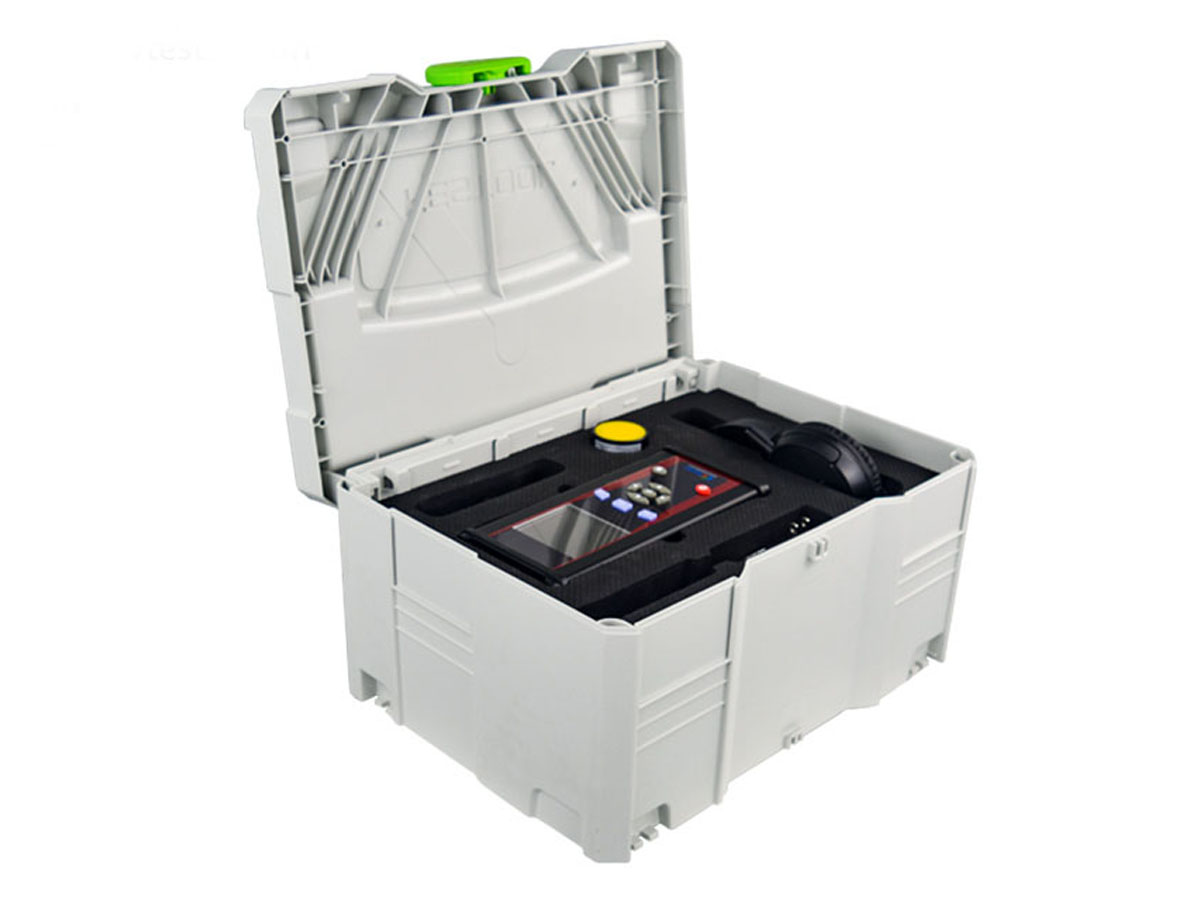

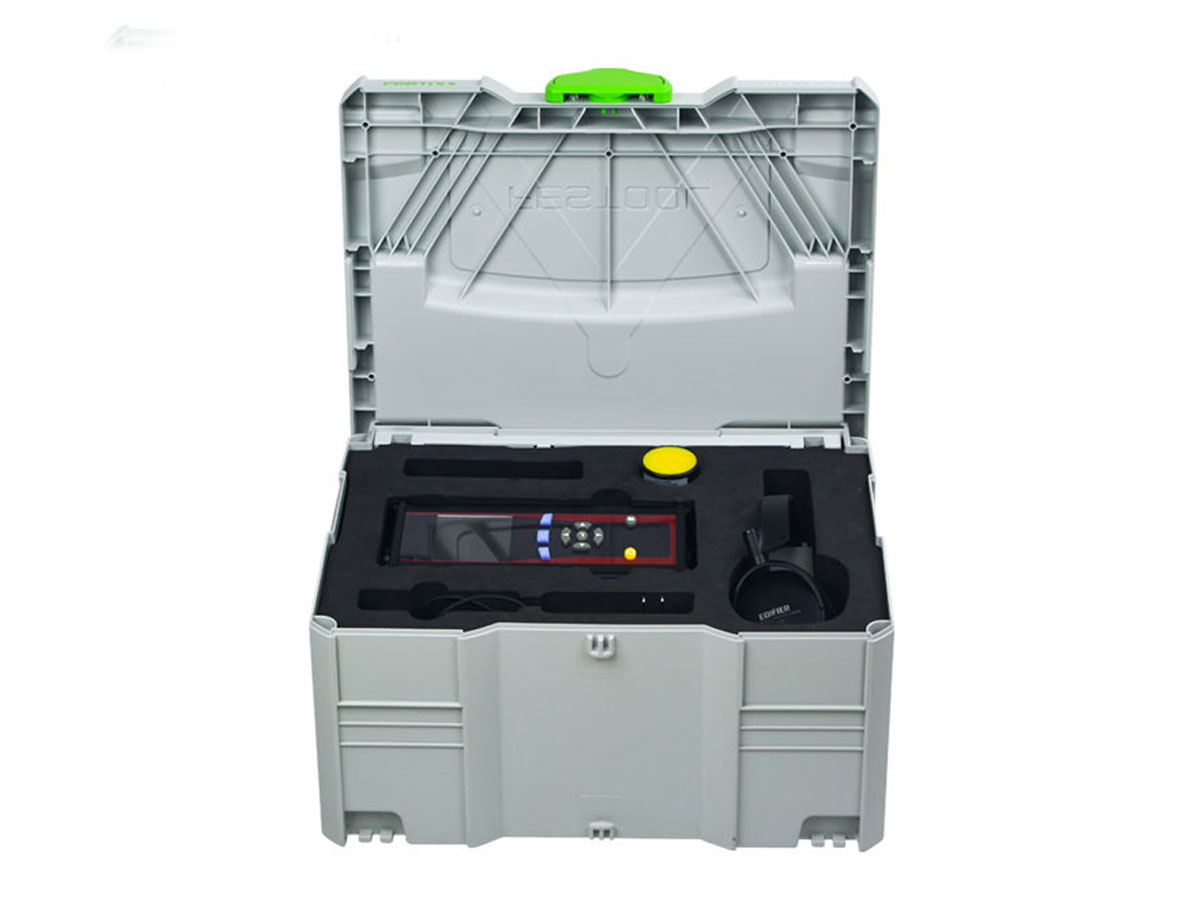

    10、成套配置:主机、传感器、交流适配器、连接电缆及运输箱。

    1、具有数据保存功能,可保存1000组数据。
    2、本产品不发射电磁波(电磁兼容)。
    3、本产品不受外部电磁辐射干扰(EMI)。
    4、本产品有静电放电保护(ESD)。
    5、一键实现背景噪声的的滤除。
    6、多种数据显示方式,容易读取。
    7、红外激光瞄准功能。

    局部放电不会使电极完全短路的电气放电。 这种放电的幅值通常都很小。但是它们确实会导致绝缘层性能的不断下降,最终导致电气设备的故障。
    非侵入式局部放电检测提供了既快速又简单的方法, 用于识别可能会引起停电或造成人员伤害的潜在绝缘故障。
    非侵入式检测最实用的技术都是基于检测电磁频谱中的高频部分以及超声波信号。局部放电检测仪品是专门开发的操作简单的用于检测电磁波及超声波活动的仪器。
