ZC-500 试验变压器操作箱(台)

  • 试验变压器操作箱(左视图)试验变压器操作箱(左视图)

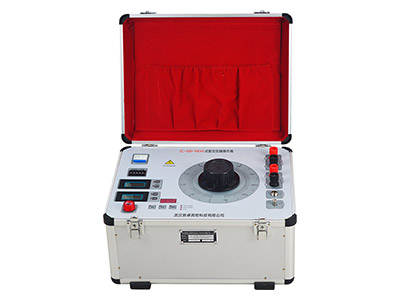

  • 试验变压器操作箱(主视图)试验变压器操作箱(主视图)

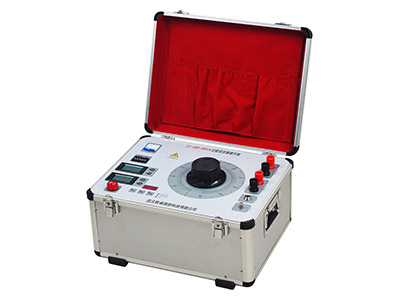

  • 试验变压器操作箱(右视图)试验变压器操作箱(右视图)

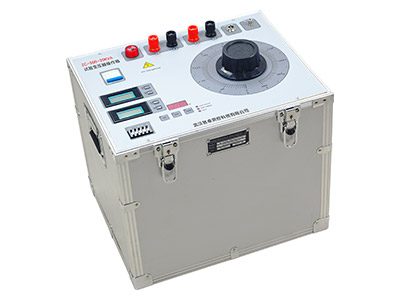

  • 试验变压器操作台(右视图)试验变压器操作台(右视图)

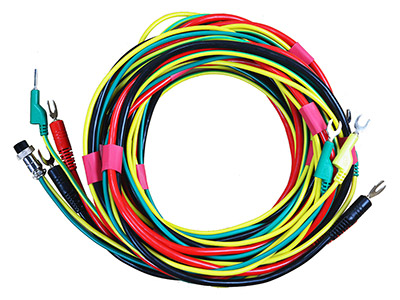

  • 试验变压器操作箱(测试线)试验变压器操作箱(测试线)

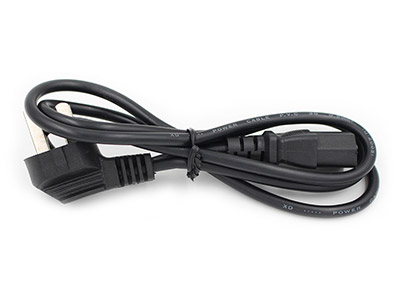

  • 试验变压器操作箱(电源线)试验变压器操作箱(电源线)

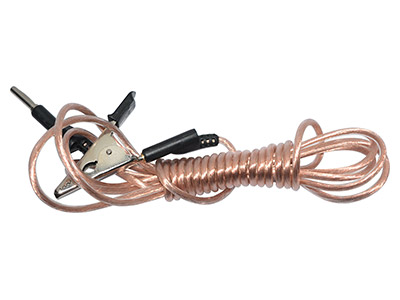

  • 试验变压器操作箱(接地线)试验变压器操作箱(接地线)

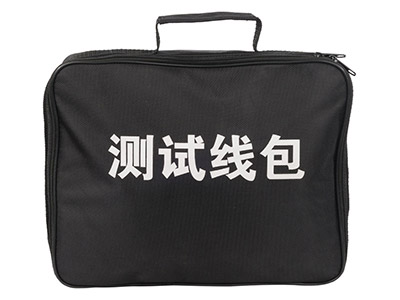

  • 试验变压器操作箱(测试线包)试验变压器操作箱(测试线包)
  • 试验变压器操作箱(左视图)
  • 试验变压器操作箱(主视图)
  • 试验变压器操作箱(右视图)
  • 试验变压器操作台(右视图)
  • 试验变压器操作箱(测试线)
  • 试验变压器操作箱(电源线)
  • 试验变压器操作箱(接地线)
  • 试验变压器操作箱(测试线包)
客户服务热线
销售热线:400-027-1566
技术支持:027-51119335
立即咨询
服务说明

武汉致卓测控科技有限公司专业生产【ZC-500试验变压器操作箱(台)】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的试验变压器操作箱(台)提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

关 键 词

变压器操作箱,试验变压器操作箱,试验变压器操作台

ZC-500系列试验变压器操作箱(台)是ZC-501A、ZC-501B、ZC-501C系列高压试验变压器的配套设备,与试验变压器一起作耐压和泄漏试验。该控制箱具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。
  • 产品参数
  • 产品特性
  • 应用指南
型号
规格
容量
(kVA)

输入电压
(V)
输入电流
(A)
输出电压
(V)
输出电流
(A)
操作
方式
参考重量
(kg)
ZC-500-2 2 1 220 50 0-220 10 手动 14
ZC-500-3 3 1 220 50 0-220 15 手动 16
ZC-500-5 5 1 220 50 0-220 20 手动 18
ZC-500-10 10 1 220 50 0-220 40 手动 50
ZC-500-15 15 2 380 50 0-430 37.5 手动 60
ZC-500-20 20 2 380 50 0-430 50 手动 65
ZC-500-25 25 2 380 50 0-430 62.5 手动 75
ZC-500-30 30 2 380 50 0-430 70 手动 80
ZC-500-50 50 2 380 50 0-430 125 手动
电动
90
ZC-500-100 100 2 380 50 0-430 250 100
ZC-500-100 150 2 380 50 0-430 50 105
ZC-500-200 200 2 380 50 0-430 65 110
ZC-500-250 250 2 380 50 0-430 84 电动 115
ZC-500-300 300 2 380 50 0-430 100 电动 120

1、监视功能:输出电流、仪表电压、零位指示分/合闸指示计时指示。

2、保护功能:过流保护、时间继电器。

3、采用新型时间继电器,计时范围更广。

4、采用新型电流继电器,更精确、更可靠,确保人身及设备安全。

5、结构合理,体积小,重量轻。

ZC-500系列试验变压器操作箱(台)是ZC-501A、ZC-501B、ZC-501C系列高压试验变压器的配套设备,与试验变压器一起作耐压和泄漏试验。该控制箱具有外形美观、体积小、重量轻、操作简单、使用维修方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
