电流互感器绕组段间工频耐压试验方法

时间:2018-12-04 08:57:42        阅读:108
文章标题:电流互感器绕组段间工频耐压试验方法关  键 词:电流互感器,绕组段间,工频耐压,试验方法概      述:本文主要介绍了电流互感器绕组段间工频耐压试验方法。

1、试验线路见图1-1。

2、施加电压由0开始增加,加到规定的试验电压值后持续1min,然后降到30%规定试验电压以下再切断电源。

3、若无击穿现象,则试验合格。

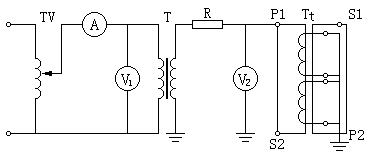

电流互感器绕组段间工频耐压试验接线图
图1-1 电流互感器绕组段间工频耐压试验接线图
TV——调压器;T——试验变压器;A——电流表;R——保护电阻
V1——方均根值电压表;V2——峰值电压表,Tt——被试电流互感器
