三相相位伏安表的三相伏安测量方法

时间:2018-09-12 17:31:48        阅读:112
文章标题:三相相位伏安表的三相伏安测量方法关  键 词:三相相位伏安表,三相伏安,测量方法概      述:ZC-610C三相相位伏安表是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数据存储、实现大容量存储、且可输出向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。

ZC-610C三相相位伏安表是进行三相伏安电参数测量的仪器。主机可以完成三相的电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量。

ZC-610C三相相位伏安表是集多功能测量、按键式操作、自动切换量程、实测数据保持、测量数据存储、实现大容量存储、且可输出向量图,非常适合电能计量、用电检查、电力稽查和变电检修、继电保护等差动检测、启动试验现场使用。

三相相位伏安表的三相伏安测量方法

一、三相相位伏安表的功能说明

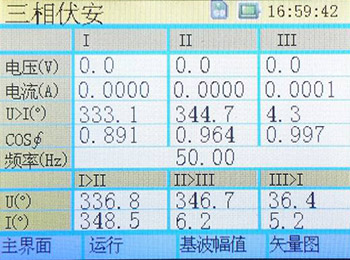

三相功能用来测量三相电压、三相电流的基本参数。具体参数有三相电压有效值、三相电流有效值、频率和三相电压间、电流间、电压与电流间的相位、功率因数。界面如图1-1所示:

三相相位伏安表的三相伏安测量
图1-1 三相伏安测量

注意:此处的频率显示的是I相电压的频率,要测量I相,II相的频率,请使用"单路测量"功能。

二、三相相位伏安表的操作方法

1、数据保持功能

保持功能使屏幕上的参数测量值保持不变,便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。

2、切换到主界面

按下F1键,三相相位伏安表切换到主界面。

3、切换到真有效值测量状态

按下F3键,三相相位伏安表切换到真有效值状态,默认情况下,界面上显示的电压,电流幅值是基波幅值,而切换到真有效值测量状态,则界面上显示的电压,电流幅值是真有效值。

4、切换到矢量图界面

按下F4键,三相相位伏安表切换到矢量图页面。
