二次压降测试仪的基本操作方法

时间:2018-08-06 阅读: 次 来源:致卓测控
文章标题:二次压降测试仪的基本操作方法关  键 词:二次压降测试仪,基本,操作,方法概      述:ZC-106B 无线二次压降测试仪彻底解决变电站内分布式同步测量的问题,无需GPS,无需放电缆来引入参考电压,避免由于电缆绝缘或者操作问题造成的PT二次短路,简单实用。

ZC-106B 无线二次压降测试仪是分布式无线同步测量电压互感器二次压降以及伏安相位等电参数的仪器,由两台手持测量终端组成,每台手持终端单独使用时,可以当作三相伏安相位表使用。两台同时使用时可以无线同步测量六路电压幅值,相位等参数,可以测量单相或者三相电压互感器二次压降,测试现场不需要在电能表侧和PT端之间拉设临时电缆,从测试原理上杜绝了因拉设电缆可能引起的电网事故,既保证了电能计量的准确性,又不影响电网的安全稳定运行,解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。

ZC-106B 无线二次压降测试仪彻底解决变电站内分布式同步测量的问题,无需GPS,无需放电缆来引入参考电压,避免由于电缆绝缘或者操作问题造成的PT二次短路,简单实用。

无线二次压降测试仪又称二次压降在线测试仪、互感器二次压降在线测试仪,单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量,具有体积小,重量轻,携带方便,接线简单,测试准确等优点。

一、无线二次压降测试仪开机

无线二次压降测试仪在关机状态下,长按电源键键约3秒钟,仪表上电。仪表首先显示"开机界面"约8秒,然后会切换到"主菜单页面",如下图1所示:

无线二次压降测试仪开机主界面
图1 无线二次压降测试仪开机主界面

二、无线二次压降测试仪关机

无线二次压降测试仪在开机状态下,长按电源键键约3秒钟,仪表关机。

三、无线二次压降测试仪的SD卡插拔方法

1、SD卡插入

在无线二次压降测试仪下侧写有SD卡的位置,将SD卡有铜触电的一面朝下,轻轻插入,用大拇指的指甲向内顶SD卡,在SD卡正好没入卡槽,并听到微弱的"嗒"声后,标示SD卡插入完成。

2、SD卡拔出

用大拇指的指甲相内顶SD卡,在听到微弱的"嗒"声后,将手指移开,SD卡会自动从插槽弹出,再将SD卡从仪表取出。

3、开机状态下插拔

插拔的方法与上面讲的相同。在SD卡插入之前,仪表的SD卡图标显示为SD卡,表示仪表没有检测到SD卡,当SD卡插入后大约1秒钟,仪表的SD卡图标会变为SD卡,表示仪表已经检测到SD卡。

四、使用外接DC电源

无线二次压降测试仪处于开机或关机状态都可以使用外接DC电源,开机状态下,使用外接DC电源可以给仪表供电的同时,给电池充电。仪表关机状态下,使用外接DC电源则只给电池供电。充电状态下,仪表电源插孔旁的发光二极管常亮。

1、接入DC电源

将电源线的一端插入仪表下部标有DC5V的插孔,将电源线的另一端插入交流插座。

2、断开DC电源

将电源线连接交流插座的一端拔出。将电源线插入仪表的另一端拔出。

五、测量功能的选择

无线二次压降测试仪所具有的功能如图1所示,三相伏安表,压降测试(PT端),压降测试(电表端),历史记录,系统设置。

无线二次压降测试仪开机后,进入"主菜单"页面。在"主菜单"页面下使用←,→方向键选择功能,再按ENTER键进入该功能。

六、界面导览

下面以"三相伏安"功能中的页面为例进行说明,如图2所示。

1、功能指示

图2中界面左上角的"三相伏安"表示当前处在何种测量功能。

2、状态图标指示

图2中界面中上部共有两种状态图标,分别表示SD卡状态,以及电池电量状态。

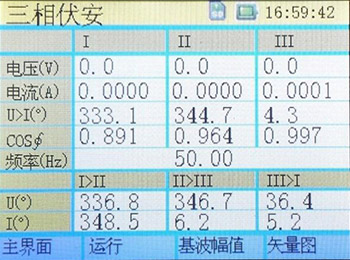

无线二次压降测试仪的三相伏安测试界面
图2 三相伏安测试界面

3、功能指示

图2中界面左上角的"三相伏安"表示当前处在何种测量功能。

4、状态图标指示

图2中界面中上部共有两种状态图标,分别表示SD卡状态,以及电池电量状态。

5、时间指示:

图2中界面右上部为时间显示区域,表示当前的时间。

6、功能键提示

图2界面的底部是功能键提示区域,指示代表F1,F2,F3,F4这四个按键的功能,如果某个按键对应的区域为空,则表示,该按键在本界面不起作用。如本界面下,F1键表示返回主界面,F2键表示页面停止刷新,F3键表示当前处在基波幅值测量状态,F4键表示进入矢量图界面。

7、显示操作区域

上图界面的中部为显示操作区域,在该区域显示测量结果,更改参数设置等操作。

8、状态图标说明

SD卡状态说明:

SD卡表示未检测到SD卡,SD卡表示检测到SD卡。

电池电量状态说明:

电池电量电池电量电池电量电池电量电池电量分别表示电池电量由低到高。如果当前处在充电状态,则快速依次显示电池电量电池电量电池电量电池电量

七、按键使用说明

仪表共有11个按键,分别为F1,F2,F3,F4四个功能键, MENU键,ENTER键和↑,↓,←,→四个方向键,电源开关键电源开关键。下面分别说明:

1、F1,F2,F3,F4功能键:

四个功能键的定义在每个界面下可能不一样,具体的定义在液晶屏对应的区域有文字提示。

2、MENU键:

该键的功能是仪表返回"主菜单"界面。不论当前无线二次压降测试仪处于何种状态,触发该键后仪表均会进入"主菜单"界面。用户可在该界面下重新选择需要的功能进行操作。

3、ENTER键:

该键的功能为确认输入或确认选项。该键的使用会在各功能使用说明中具体说明。

4、↑,↓,←,→方向键:

分别为上/下/左/右四个方向键,这些键用来改变选项,参数设置值和翻页等,这些键的使用请参考各功能使用说明中具体说明。

5、电源开关键电源开关键:

该键为仪表电源控制键。在关机状态下,用户长按大约3秒钟,仪表会上电开机。在开机状态下,用户长按该键大约3秒钟,仪表会断电关机。

文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
