二次负荷在线测试仪的测量接线方法

时间:2018-07-12 10:25:00        阅读:383
文章标题:二次负荷在线测试仪的测量接线方法关  键 词:二次负荷在线测试仪,二次负荷测试仪,互感器二次负荷测试仪概      述:ZC-106A手持式 二次负荷在线测试仪 又称二次负荷在线测试仪及互感器二次负荷测试仪。手持式二次负荷在线测试仪主要用于测试电流互感器及电压互感器(CT/PT)的二次负荷阻抗参数。

ZC-106A手持式二次负荷在线测试仪又称二次负荷在线测试仪及互感器二次负荷测试仪。手持式二次负荷在线测试仪主要用于测试电流互感器及电压互感器(CT/PT)的二次负荷阻抗参数。

ZC-106A手持式二次负荷在线测试仪采用32位微处理器为控制核心,外加高精度,高分辨率的信号采集芯片,能够精确测量微小电压,微小电流,测试速度快,精确度高,仪器内置大容量锂电池,现场测试无需外接电源,采用彩色液晶显示屏,图文显示,操作方便,ZC-106A手持式具有体积小,重量轻,携带方便,测试准确等优点。

ZC-106A手持式二次负荷在线测试仪测量接线方法

1、3线PT负荷测试接线

在PT侧进行测试。PT侧A、B、C相电压线分别接到测量终端的U1、Un、U3端子上;用A、C(分别接到测量终端的I1,I3上)两把钳形电流互感器分别接到PT侧A、C相上,注意:相别一定要对应,否则测试结果不正确。

接线图如图1所示:

二次负荷在线测试仪的3线PT负荷测试接线方法
图1 3线PT负荷测试接线方法

2、4线PT负荷测试接线

二次负荷在线测试仪在PT侧进行测试,PT侧A、B、C、N相电压线分别接到测量终端的U1,U2,U3,UN端子上;用三把钳形电流互感器分别卡到PT侧各相上,注意:相别一定要对应,否则测试结果不正确。

接线图如图2所示:

<img data-cke-saved-src="/uploads/allimg/180712/4-1PG2144253593.jpg" src="/uploads/allimg/180712/4-1PG2144253593.jpg" "="" width="350 height=" 160"="" alt="二次负荷在线测试仪的4线PT负荷测试接线接线方法 title=" 二次负荷在线测试仪的4线pt负荷测试接线接线方法"="">

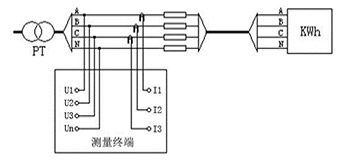

图2 4线PT负荷测试接线接线方法

3、CT负荷测试接线

在CT端测试,其中电压用A相电压通道测量(接到测量终端的U1,UN上),电流用A相钳形电流互感器测量(接到测量终端的I1上)。

接线图如图3所示:

二次负荷在线测试仪的CT负荷测试接线方法 title=
图3 CT负荷测试接线方法
