便携式电压互感器分析仪的测试方法

时间:2018-08-03 阅读: 次 来源:致卓测控
文章标题:便携式电压互感器分析仪的测试方法关  键 词:便携式电压互感器分析仪,电压互感器分析仪,互感器分析仪概      述:PTA-2000便携式电压互感器分析仪又称电压互感器分析仪及电压互感器测试仪,便携式电压互感器分析仪是电力行业用于互感器测试的专用仪器。电压互感器分析仪主要用于检测电压互感器的励磁特性、变比、极性、二次绕组电阻等。

PTA-2000便携式电压互感器分析仪又称电压互感器分析仪及电压互感器测试仪,便携式电压互感器分析仪是电力行业用于互感器测试的专用仪器。电压互感器分析仪主要用于检测电压互感器的励磁特性、变比、极性、二次绕组电阻等。

PTA-2000电压互感器分析仪是在传统基于调压器、升压器、串联谐振的互感器伏安特性变比极性误差分析综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及先进的ARM工控机、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

一、便携式电压互感器分析仪的变比测试

1、电压互感器分析仪接线方法

电压互感器分析仪PT变比测试接线图
图1 PT变比测试接线图

二、便携式电压互感器分析仪的角差比差测试

1、第一步测试变比

首先根据系统提示按照下图的接线方法测试变比,测试变比完成后不要关机,应根据提示拆掉一次侧的接线然后进行第二次测试;

电压互感器分析仪测试PT的变比极性的接线图
图2 测试PT的变比极性的接线图

2、第二步测试角差比差

当第一步测试完成后应根据接线提示拆除一次接线,然后按“—>”继续测试。

注意:变比和误差测试过程会有仪器会有高压产生,在第二部测试提示接线出现之前严禁进行更改接线。

三、便携式电压互感器分析仪负荷测试

1、电压互感器分析仪的接线方法

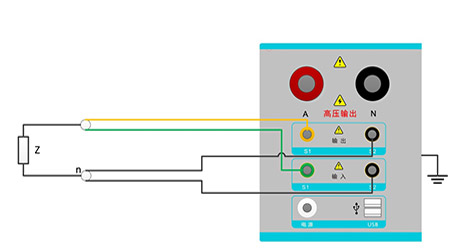

电压互感器分析仪PT二次回路负荷测试接线图
图3 PT二次回路负荷测试接线图

2、电压互感器分析仪的结果说明

如果当前所选择的实验项目完成后设备会自动进入如下图所示的结果显示界面:

电压互感器分析仪励磁曲线结果界面
图4 励磁曲线结果界面

二次电阻:当前设定温度测试的二次直流电阻阻值;

校正电阻:校正到目标目标温度的电阻阻值;

变比:当前绕组的实测变比

极性:OK/-(同极性)或者是NOK/+(反极性)。

电压互感器分析仪励磁数据结果界面
图5 励磁数据结果界面
电压互感器分析仪误差结果界面
图6 误差结果界面
