自动跟踪补偿消弧装置单相接地试验方法

时间:2018-06-29 11:36:00        阅读:326
文章标题:自动跟踪补偿消弧装置单相接地试验方法关  键 词:自动,跟踪补偿,消弧装置,单相,接地,试验方法概      述:通过在该配电设备真值模拟试验网上对配电网的单相接地故障模拟,观察当自动跟踪补偿消弧装置投运时观察自动跟踪补偿消弧装置对配电网单相接地故障的处理情况。

通过在该配电设备真值模拟试验网上对配电网的单相接地故障模拟,观察当自动跟踪补偿消弧装置投运时观察自动跟踪补偿消弧装置对配电网单相接地故障的处理情况。

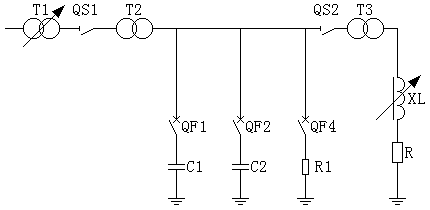

自动跟踪补偿消弧装置单相接地试验接线图
图1-1 自动跟踪补偿消弧装置单相接地试验接线图

试验时,按图1-1接线,接线时使调压器T1处于停止状态。先闭合QS1、QS2 、QF1和QF2,然后启动调压器T1的升压按钮使其升压。再闭合QF4,这时模拟了该配电网发生U相单相接地故障,观察此时自动跟踪补偿消弧装置对单相接地故障的处理情况,观察自动跟踪补偿消弧装置处理单相接地故障时的振动情况,测量自动跟踪补偿消弧装置处理单相接地故障时的噪音值,测量自动跟踪补偿消弧装置处理单相接地故障时的温升值,记录配电网发生单相接地故障时经自动跟踪补偿消弧装置补偿后配电网的残流值,补偿前和补偿后的中性点位移电压值,自动跟踪补偿消弧装置对单相接地故障的处理时间,以及故障处理后装置的自动恢复情况,然后断开QF4。然后改变接线,可以分别模拟配电网发生V相、W相单相接地故障,观察此时自动跟踪补偿消弧装置对单相接地故障的处理情况,观察自动跟踪补偿消弧装置处理单相接地故障时的振动情况,测量自动跟踪补偿消弧装置处理单相接地故障时的噪音值,这时记录配电网经自动跟踪补偿消弧装置补偿后配电网的残流值,补偿钱和补偿后的中性点位移电压值,自动跟踪补偿消弧装置对单相接地故障的处理时间,以及故障处理后装置的自动恢复情况,然后断开QF4。最后启动调压器T1的降压按钮,使其电压降为零,断开QF1、QF2、QS1和QS2。

试验时应注意以下几点:

①试验开始之前,要通知在场的人员要开始试验了。

②试验开始后,禁止无关人员进入试验场地。

③当自动跟踪补偿消弧装置出现异常振动情况时,应切断电源,停止试验。

④当自动跟踪补偿消弧装置出现异常噪音或噪音值过高时,应切断电源,停止试验。

⑤当自动跟踪补偿消弧装置温升值过高时,应切断电源,停止试验。

⑥当模拟单相接地故障出现异常时,应立即切断电源。
