ZC-601三相用电检查仪的参数设置方法

ZC-601三相用电检查仪（以下简称：检查仪）是一种能诊断低压电能计量装置计量是否正常，并兼备智能化电能表校验及用电监察功能的、性能价格比很高的智能化仪器。
检查仪采用手持式结构，体积小，重量轻，使用方便；输入输出采用隔离技术，使得仪器更加安全可靠；现场测试时计量装置和仪器免拆线设计；强大的后台管理分析软件，方便数据管理。

参数的设置方法
在参数设置画面下，电表常数、校验圈数、CT变比、校验人和表号、用户名、时钟设置，可用“↑↓”键移动光标到需要设置的位置，用“← →”键选择本选项不同的位，按下所需数字键即可。
工作方式、输入方式、钳型互感器量程的选择、电表精度，可用“↑↓”键将光标移到需要修改的位置，用“← →”键选取不同内容，设置完毕按下“确认”键，便可完成参数设置，并返回主菜单。
参数的输入方法

21. 校验人、用户名: 可以输入大小写字母、数字以及特殊字符,输入类型可以用“切换”键进行切换。
21. 电表常数、校验圈数、CT变比、时钟设置：只能输入数字。
21. 表号：可以输入大小写字母、数字以及特殊字符

注意：只有按下了“确认”键，系统才认可数据的修改，否则不予保存修改的数据。
1、“基本参量”界面，如图1所示：
（1）—显示当前测量的电压值与电流值。
（2）—显示功率因数与频率
（3）—显示电压与电流的角度值

图1 基本参量
2、“功率”界面，如图2所示,：
（1）—显示当前测量的有功功率。
（2）—显示当前测量的无功功率。
（3）—显示当前测量的视在功率。

图2  功率
3、“CT变比”界面（选配），如图3所示：
仪器对当前各互感器变比进行计算并显示变比值和极性。“+”代表极性相同，“-”代表极性相反。
测量互感器变比时，应注意大、小量程钳型电流互感器的方向，即电流应从钳型电流互感器上有“极性端”标志的一方流入，从没有标志的一方流出，否则将出现测量错误。测量时，用各相小量程钳型电流互感器分别与本相大量程电流互感器对应测量各相的变比和极性。

图3  CT  变比
4、在主菜单下按【5/mno】键，进入“向量图”界面，如图4所示：

图4 向量图
（1）向量图显示
屏幕显示当前时刻向量图并自动锁存；此画面下屏幕显示接线判别结果。向量图仅反映电压与电流之间的相位关系，不反应幅值关系。
当回路断线或无信号时，提示断线信息，不显示向量图。
（2）判别接线
本功能用于三相三线制计量回路的接线判别，本仪器能判别48种常见接线方式（不包括电压互感器反接，测三相三相时不包括接进B相电流）。
用户可以按照负载选择参考向量图，左右键可以切换负载类型。其中电压电流分组显示，例如感性负载时显示UA +Ia，UB +Ib，UC +Ic，表示向量图中U1接的是UA,I1接的是正向Ia，U2接的是UB,I2接的是正向Ib，U3接的是UC,I3接的是正向Ic，正负号表示电流极性。
（3）接线判别时必须满足下列条件：

21. 感性负载   0⁰ < φ <60⁰  (0.5L<cosφ<1)
21. 容性负载   -36⁰ < φ <0⁰  (0.8C<cosφ<1)
21. 电流负载Ia、Ic>钳型电流互感器量程×10%

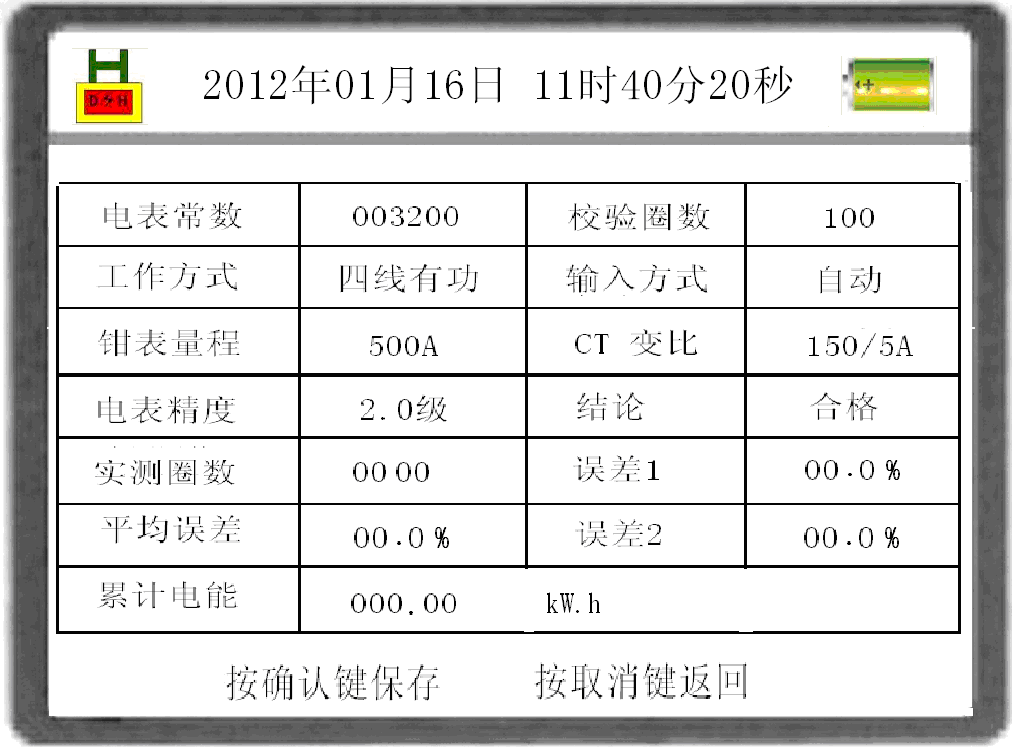

5、“误差校验”界面，如图5所示：
（1）此界面下即可接收校验脉冲进行校验。电能为校验圈数内检查仪累积的电能。
（2）输入方式为自动时，仪器采集到设定效验圈数后算一次误差，输入方式为手动时，第一个光斑时按“手动”键开始采集和最末一个光斑按“手动”键结束采集并计算出误差。
（3）数据存储
当校验结果显示后，可按“确认”键存储当前各参量。

图5  误差校验
6、“校核常数”界面，如图6所示：

图6 校核常数
接好手动开关或光电（脉冲）头，选择“校核常数”功能，然后记下电能表计度器的初始值，并将初始度数输入到仪器中，并按“确认”键，仪器现在即可接收光电头的信号，电能开始计算。
当电能累积足够时，输入电能表结束值，并按“确认”键，仪器自动计算出电能表走字盘的电能。与仪器累积的电能进行校核，屏幕下方显示校核结果。
本仪器提供两种功能：校核计度器和推算电表常数
