便携式变频串联谐振试验装置自动试验方法

时间:2020-09-03        阅读:loading... 次        来源:致卓测控
文章标题:便携式变频串联谐振试验装置自动试验方法关  键 词:便携式,变频,串联,谐振,试验装置,自动,试验,概      述:自动试验( 根据设置的试验参数和阶段参数自动完成扫频,升压,耐压等试验阶段) 通电启动程序,正常启动后将进入欢迎界面,见图1 图1 仪器启动界面 等待两秒钟后进入主菜单操作界面,见图2: 图2 仪器主菜单 按上下上下移动光标到选择的试验项目上,按确定键进入选择项目。 图3 试验参数 b) 设置试验参数,见图3: 试验电压:试验过程中可以达到的最高电压。 分压变比:分压器的变比。 激励变比:激励变压器的变比,所设置的变比值与扫频寻找谐
自动试验(根据设置的试验参数和阶段参数自动完成扫频,升压,耐压等试验阶段)
  1. 通电启动程序,正常启动后将进入欢迎界面,见图1

图1 – 仪器启动界面
等待两秒钟后进入主菜单操作界面,见图2:

图2 – 仪器主菜单
按上下上下移动光标到选择的试验项目上,按“确定”键进入选择项目。

图3 – 试验参数
b) 设置试验参数,见图3:
试验电压:试验过程中可以达到的最高电压。
分压变比:分压器的变比。
激励变比:激励变压器的变比,所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时,若出现谐振点还未找到仪器突然断开的现象时,即可通过改变激励变压器的变比(增大或减小),来寻找谐振点。
过压保护:当高压超过此值时保护,通常不超过试验电压的1.1倍过流保护:当电流超过此值时保护。
扫频范围:寻找谐振频率的范围,分成20-55,50-145,140-300三段。
按上下键上下翻动光标到需要设置的参数上,将旋转鼠标“电压”按下选中该参数的第一位,再次按下往后移动选中的位置(循环),通过左右调节旋转鼠标“电压”来改变该位参数的值。
按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段,见图4。
C) 设置耐压阶段

图4 – 设置自动试验耐压阶段
自动试验最多分5段耐压,每段的目标电压都不能超过“试验参数”中设置的“试验电压”。通过旋转鼠标“电压”设置目标电压,旋转鼠标“频率”来设置阶段耐压时间。
按“返回”键退回上一级菜单或者按“确定”键进入下一级开始试验,见图5:
d)开始自动试验

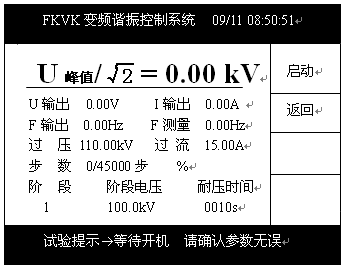

图5 – 自动试验界面
显示项目说明:
U峰值/√2:采样交流高压峰值U,计算得到高压有效值
U直流:直流母线电压
I输出:输出电流
F输出:系统输出频率F,范围为30-300Hz
F测量:系统谐振频率F(此频率只有当输出频率在谐振点或奇数倍分频附近时才有效)
步数:输出调压步数,满量程为45000步
过压:设置的过压保护值
过流:设置的过流保护值.
阶段电压:自动试验每个阶段的目标电压
耐压时间:自动试验每个阶段的耐压时间,耐压时开始倒计时
确认参数无误后按“启动”键开始试验,将按下述步骤自动完成试验:
1=>系统自动寻找谐振点
2=>将“U峰值/√2”调节到阶段目标电压
3=>保持高压稳定,持续耐压时间
4=>判断是否有下一阶段
5=>如果有下一阶段(目标电压和耐压时间不为0),跳到步骤2继续进行试验
6=>没有下一阶段则自动降低电压并停机
在试验中途可以按降压停机键降压停机,遇到紧急情况可按紧急停机键直接停机(“降压停机”键和“紧急停机”键在系统启动后才出现在界面上)。
(更详细的使用及操作说明见《VF变频电源操作使用手册》)
