文章标题:双向台区识别仪使用方法关  键 词:双向台区识别仪,双向台区识别仪使用方法概      述:目前用FSK电力载波原理测量台区,由于原理上的缺陷,导致实际使用过程中存在各种问题,如多台变短距离共高压情况下电力载波存在串扰,传输距离近,受负荷影响大,共电缆干扰等问题。 基于此问题,我公司采用目前国际先进的特种电力载波新技术和电流检测技术,研发出了新一代ZC-602双向台区识别仪。专门为应对我国的电力线路的走线复杂、干扰源多、干扰非常严重的情况,保证了能够在整个台区范围内可以准确识别。
目前用FSK电力载波原理测量台区,由于原理上的缺陷,导致实际使用过程中存在各种问题,如多台变短距离共高压情况下电力载波存在串扰,传输距离近,受负荷影响大,共电缆干扰等问题。

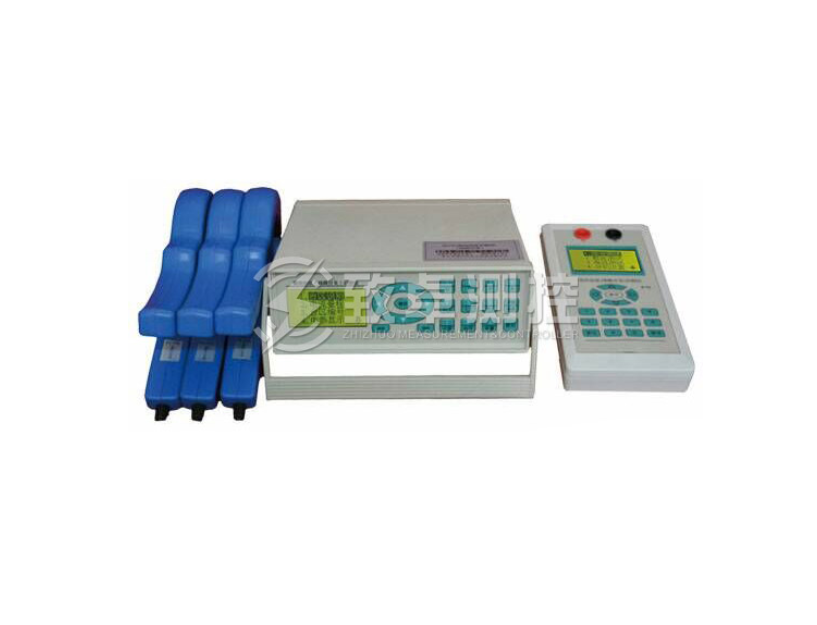

基于此问题,我公司采用目前国际先进的特种电力载波新技术和电流检测技术,研发出了新一代ZC-602双向台区识别仪。专门为应对我国的电力线路的走线复杂、干扰源多、干扰非常严重的情况,保证了能够在整个台区范围内可以准确识别。本产品由发送器主机和手持终端组成。用户使用发送器在变台低压侧向配电网发送相别信息和设备编号信息,在变台供电半径内使用手持终端就能够准确接收到相别和设备编号信息。
ZC-602 双向台区识别仪是完全满足台区用户识别、相别属性识别需求的新一代高可靠性的识别工具,该产品基于工频过零通讯专利技术,具有极强的抗干扰性和点对点通信能力,通信距离远。
ZC-602 双向台区识别仪主要应用于配电网的台区普查、台区承包、用电稽查、生产调度和运维检修等多个领域。

下面为大家概括几点ZC-602 双向台区识别仪的使用方法:

1.接线说明

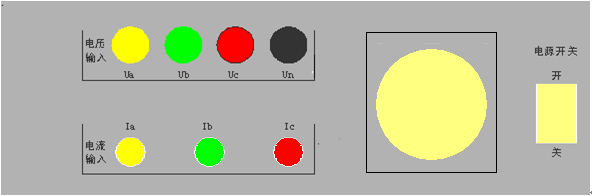

图1(后面板)
电压输入:A相电压输入Ua黄色,B相电压输入Ub绿色,C相电压输入Uc红色,零线输入 Un 黑色。
电流输入:A相电流输入 Ia,B相电流输入 Ib,C相电流输入 Ic,
在关机状态下,把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子,电压测试线的另一端(可安装夹子)对应夹到变压器出线的Un、Ua、Ub、Uc上。

钳形电流表现场钳接的方式,要根据现场环境和使用需要来选择。具体可选择的模式有一下几种:

1.使用500A钳表进行分支测试
如图所示,除了连接好电压的Ua、Ub、Uc、Un以外,将500A钳形电流表分别钳到待测试分支的分支零线上(或同时钳住分支A、B、C三相线)。
接好线后开机,修改量程为“零序电流”。

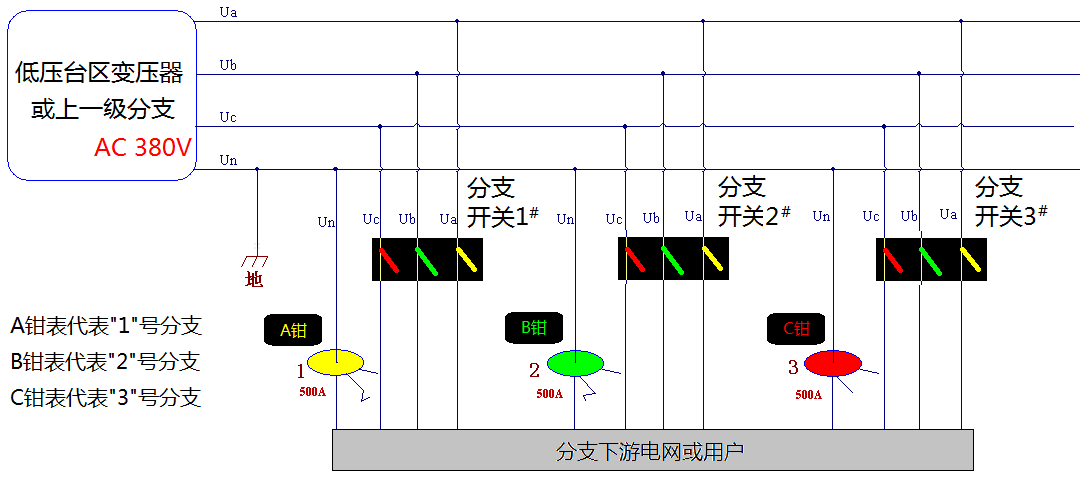

图2 使用500A钳表进行分支测试示意图
2.使用500A钳表进行台区归属关系测试
如图所示,首先在关机情况下连接好Ua、Ub、Uc、Un等电压线,然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。
接好线后开机,修改量程为“相电流500A”。

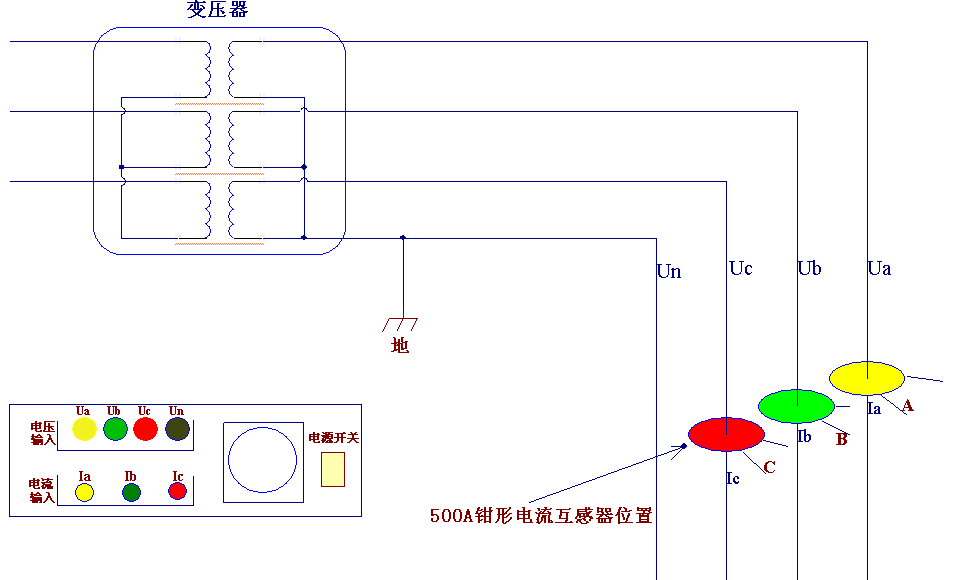

图3 使用500A钳表进行台区归属测试示意图
3.使用5A钳表进行台区归属关系测试
如图所示,如果现场不方便使用500A钳表对低压铜排或电缆进行装钳,并且现场低压总铜排或电缆装有计量用电流互感器,则可以使用3只5A钳表进行电流信号的现场采集。
接好线后开机,修改量程为“相电流5A”。

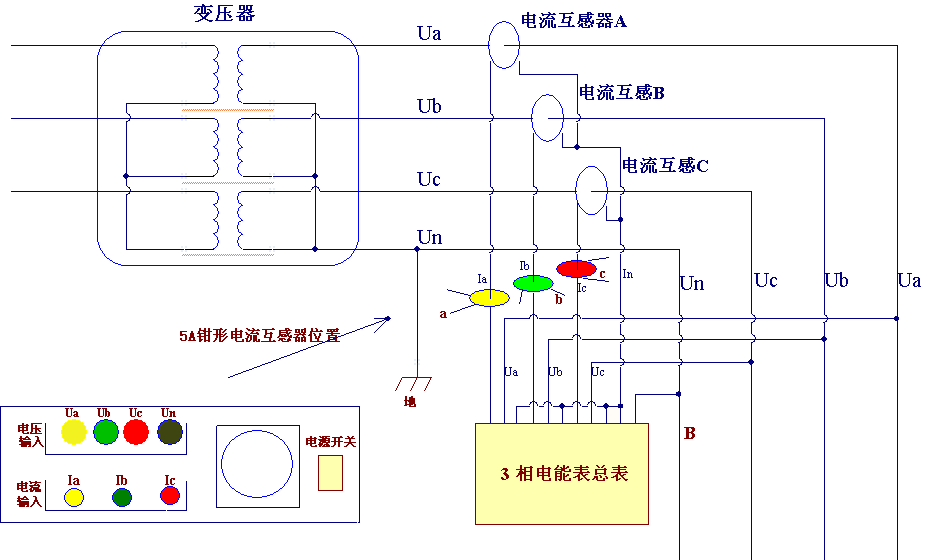

图4 使用5A钳表进行台区归属测试示意图
以上便是ZC-602 双向台区识别仪的基本性能以及它的使用方法,可以看出ZC-602 双向台区识别仪具有信噪比高、信号强、信息识别准确的特点。与同类产品相比,具有识别速度快、无共高压串线、共电缆沟串线、共零线串线,显示直观、操作简单等特点,值得大家选购。


文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
