单相电能表校验台ZC-621A
单相电能表校验台

单相电能表校验台应用特点

时间:2019-11-29        阅读:loading... 次        来源:致卓测控
文章标题:单相电能表校验台应用特点关  键 词:单相电能表校验台,单相电能表校验台应用特点概      述:单相电能表校验台 适用于电能表制造企业单、三相电能表生产线调校、出厂检验和技术监督、电能计量部门质量检测等,还可以自动完成校表、误差数据处理、存储、查询、证书及报表输出和打印等。总而言之单相电能表校验台是一款具有电流输出,功率稳定度高,失真小,精度高,是电业部门和计量部门建标、监督检定的理想仪器。 但市场上有这么多单相电能表校验台,应该选择哪款好呢?答案当然是ZC-621A单相电能表校验台。 ZC-621A单相电能表校验台
单相电能表校验台适用于电能表制造企业单、三相电能表生产线调校、出厂检验和技术监督、电能计量部门质量检测等,还可以自动完成校表、误差数据处理、存储、查询、证书及报表输出和打印等。总而言之单相电能表校验台是一款具有电流输出,功率稳定度高,失真小,精度高,是电业部门和计量部门建标、监督检定的理想仪器。

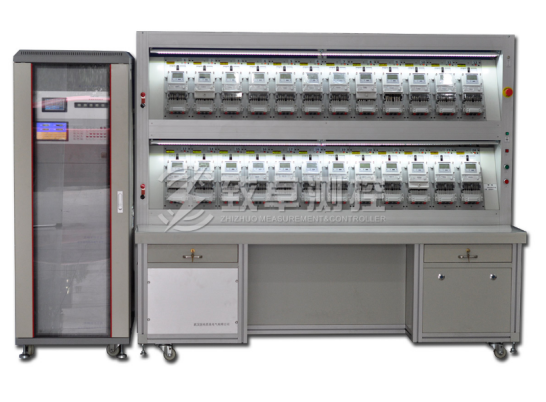

但市场上有这么多单相电能表校验台,应该选择哪款好呢?答案当然是ZC-621A单相电能表校验台。


ZC-621A单相电能表校验台是致卓测控公司根据国网/南网智能电能表相关规程和国家有关标准及规程的要求而开发研制的电子程控式单相智能表电能表检验装置。它是集双回路电流、费控测试、电力载波通迅等多种新功能于一体的装置,具有自主知识产权的软件和费控测试功能,适用于0.2级及以下各种单相智能表的检验。

以下是ZC-621A单相电能表校验台的特点:
1、多种结构设计,一体或分体结构;专用铝合金框架,防火复合材料台面,外型美观大方;
2、符合智能表标准接口的压接式接线盒(4根大电流接线柱,8根小信号接线柱),每表位配开路检测功能,可选配自动短接空置表位功能;也可配置电动或气动自动压接工装;
3、双电流回路设计,每表位配置二个高品质100A磁保持继电器;可对防窃电双回路计量的电能表进行自动主次回路的误差测试;支持国网单相双回路费控智能电能表的手动、自动检定;无需二次接表,通过继电器切换的方式,实现火线(L)回路和零线(N)回路的不脱钩分别检验,一次完成;两个电流回路可通过键盘切换也可通过校表软件自动切换;
4、采用数字脉宽调制技术功率源,输出功率大,效率高,发热低、稳定性高等特点;
5、完善的故障检测、定位、保护和报警功能,具有电压短路、电流开路、功放过热、接触不良等保护功能;
6、2~21次谐波叠加,幅值和相位可自由设定(谐波幅值在基波40%以内,相位0~360)。还可对输出量进行谐波分析并绘制波形;可对电能表进行谐波影响试验;
7、每表位配置具有高压保护功能的独立脉冲输入、多功能信号输入、485通讯信号接口,6位数码显示的多功能显示板(显示基本误差、走字脉冲数、电表时钟、各种状态标志等);
8、测试方案灵活设置,可完成基本误差、常数校核,潜起动试验,多费率电能、电压、电流、功率因素、零线电流示值误差等,日计时误差,时段投切误差,需量示值误差,需量周期误差等所有准确度要求试验;
9、可完成误差变差,误差一致性、负载电流升降变差、电流过载等所有一致性试验及各种影响试验;
10、可对各种电能表进行电压影响、频率影响、谐波影响等影响量试验;

了解完ZC-621A单相电能表校验台的特点之后,它的参数大家也可以了解一下:
参数名称 主要指标
装置的准确度等级 0.05级、0.1级。
装置标准电能表等级 单相多功能标准电能表,准确度等级:0.05级。
电压量程 0~240V(可任意设定) 准  确  度:0.02%
调节范围:0~120% 调节细度:0.01%满度
电流量程 0.005A、0.025A、0.05A、0.25A、0.5A、1A、2.5A、5A、10A、20A、50A、100A
准  确  度:0.02%
调节范围:0~120% 调节细度:0.01%
移相范围 0~360°位 调节细度:0.01°
输出频率 45Hz~65Hz 调节细度:0.01Hz
指示仪表精度 电       压:<0.02% 电       流:<0.02%
相       位:<0.01° 功       率:<0.05%
输出波形失真度 电       压:<0.5% 电       流:<0.5%
输出稳定度 电       压:<0.05% / 3分钟 电       流:<0.05% / 3分钟
功       率:<0.05% / 3分钟
谐波输出 2~21次,谐波含量<40%, 基波内任意设置。
输出容量 电       流:>60VA / 表位 电       压:>20VA / 表位
负载特性 阻性,感性,和容性(小4uF)
启动电流输出 1mA(最小)
准  确  度:<5% 起动功率:准确度<5%
SYT10标准时钟 3×10-7/S(内部时基准确度),输出50KHz; GPS授时仪(选配)
电流接线方式 1--2;4--3
多路升压器精度 0.01级 每路额定负载:15VA
装置输入电源 220VAC,±10%,50Hz 最大功耗:2000VA(24表位)


总而言之,ZC-621A单相电能表校验台是一款拥有着美观的外形、精致的工艺、完善的功能和优异的性能的新型仪器,非常值得大家选购。大家如果还有什么不明白的可以随时咨询我们在线客服询问哦 ~
文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13638679450,18995634856,24小时竭诚为您服务!
