文章标题:电气设备介质损耗的测量方法关  键 词:电气设备介质损耗,电气设备介质损耗的测量方法,介质损耗的测量方法概      述:介损也叫介质损失,是指绝缘材料在电场作用下,由于介质电导和介质极化的滞后效应,在其内部引起的能量损耗。在电气设备正式投运前的调试工程中,介损试验是一项必检的项目。

介损也叫介质损失,是指绝缘材料在电场作用下,由于介质电导和介质极化的滞后效应,在其内部引起的能量损耗。在电气设备正式投运前的调试工程中,介损试验是一项必检的项目。

一、试验目的

1.学习使用ZC-221全自动抗干扰介质损耗测试仪测量电气设备绝缘介质损耗的方法。

2.根据测试结果,判断绝缘质量。

二、试验内容

1.用正接法测定电压互感器高压绕组对低压绕组、铁芯和外壳及套管绝缘的介质损耗。

2.与“电气设备预防性试验规程”(见表1-1)比较,判断试品能否满足运行要求。

3.用反接法再测试品绝缘介质损耗。

三、试验装置及接线图

1.正接法测绝缘介质损耗因数的原理图:

正接法原理图
图1-1 正接法原理图
U——高压输出;Cx、Rx——试品;R3——可调电阻;G——检流计
R4——固定电阻;Cn——标准电容(50±1PF);C4——可调电容;R——保护电阻

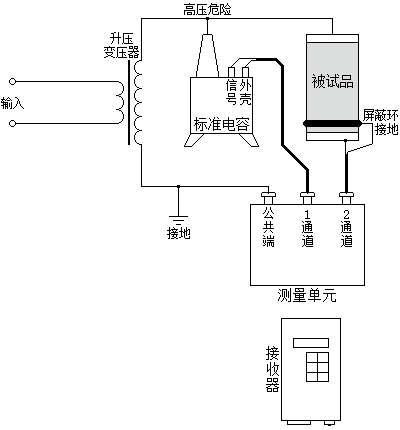

2.正接法测量绝缘介质损耗因数的接线图:

正接法测介质损耗因数接线图
图1-2 正接法测介质损耗因数接线图

3.反接法测量绝缘介质损耗因数的原理图:

反接法原理图
图1-3 反接法原理图
U——高压输出;Cx、Rx——试品;R3——可调电阻;G——检流计
R4——固定电阻;Cn——标准电容(50±1PF);C4——可调电容;R——保护电阻

4.反接法测量绝缘介质损耗因数的接线图:

反接法测量绝缘介质损耗因数接线图正接法测介质损耗因数接线图
图1-4 反接法测量绝缘介质损耗因数接线图

四、试验步骤

1.按照图1-2接线。

2.打开接收器与测量单元的电源开关,接收器对准测量单元光通讯器窗口,在接收器关机状态按“显示”键,便同时打开接收器和测量单元电源,测量单元的工作指示灯闪烁。

3.从接收器上调节测量单元的相应参数。

4.缓慢升压至测量电压。

5.等接收器上数据稳定30秒后按下“保持”键或者直接记录数据。

6.按照图1-4接线,重复上述步骤2-5用反接线法测量试品介质损耗因数

五、数据处理与理论分析

将测量结果与“电气设备预防性试验规程”比较,判断绝缘是否满足运行要求。

表1-1 “电气设备预防性试验规程”摘录

试品 高压绕组
电压等级
温度 备注
5 10 20 30 40 50 60 70
电力变压器 35kV以上   1 1.5 2 3 4 6 8 必要时tgδ值(%)与历年数值比较不应有显著变化
35kV以下   1.5 2 3 4 6 8 11
电压互感器 35kV以上 大修后 1.5 2.0 2.5 4.0 6.0
运行中 2.0 2.5 3.5 5.0 8.0
35kV以下 大修后 2.0 2.5 3.5 5.5 8.0
运行中 2.5 3.5 5.0 7.5 10.5

六、注意事项

1.一定要使电桥测量部分可靠接地。

2.特别注意:正接法测量时,标准电容器高压电极、试品高压端和升压变压器高压电极都带危险电压!各端之间连线都要架空,试验人员远离!在接近测量系统、接线、拆线和对测量单元电源充电前,应确保所有测量电源已被切断!还请注意低压电源的安全。
