阀式避雷器的预防性试验项目及注意事项

时间:2019-09-18        阅读:loading... 次        来源:致卓测控
文章标题:阀式避雷器的预防性试验项目及注意事项关  键 词:避雷器的预防性试验,阀式避雷器的预防性试验,避雷器的预防性试验项目概      述:阀式避雷器的串入能够限制工频续流,有利于间隙灭弧,同时,还解决了灭弧与保护特性间的矛盾。通过绝缘电阻试验和工频放电电压试验可以判断阀式避雷器的电气性能,本文主要为大家介绍带并联电阻的阀式避雷器的预防性试验及注意事项。

阀式避雷器的串入能够限制工频续流,有利于间隙灭弧,同时,还解决了灭弧与保护特性间的矛盾。通过绝缘电阻试验和工频放电电压试验可以判断阀式避雷器的电气性能,本文主要为大家介绍带并联电阻的阀式避雷器的预防性试验及注意事项。

一、绝缘电阻试验

测量前应检查瓷套有无外伤,测量时应用2500V兆欧表,把试验连线与避雷器可靠连接,摇表放水平位置,摇的速度不要太快或太慢,一般120r/s。

当天气潮湿时,瓷套表面对泄漏电流的影响较大,应用干净的布把瓷套表面擦净,并用金属丝在下端瓷套的第一裙下部绕一圈再接到摇表的屏蔽接线柱,以消除其影响(其测量值应大干2500MΩ)。

当FS避雷器受潮后,如云母垫片吸潮、水气附着在瓷套的内壁,则避雷器绝缘电阻降低,所以测量绝缘电阻是判断避雷器是否受潮的有效方法。

二、工频放电电压试验

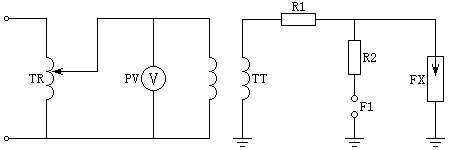

工频放电电压试验接线图如图1-1所示:

工频放电电压试验接线图
图1-1 工频放电电压试验接线图
TR-调压器;TT-试验变压器;PV-低压电压表
R1-保护电阻器;F-保护放电间隙;FX—被试品

FS型避雷器在击穿前泄漏电流很小,当保护电阻R1数值不大时,变压器高压侧的电压为作用在避雷器的电压。因此可根据变压器的变化,以低压侧电压表的读数决定避雷器的放电电压。但应事先校准试验变压器变比,低压侧应使用较高精度的电压表。

三、注意事项

(1)R值大小的选取。应考虑避雷器击穿后工频放电电流不超过0.7A和对ZC-501A试验变压器的保护,R的值取小一些为好;同时避雷器击穿后应在0.5s内跳闸,以免烧坏间隙。

(2)升压速度。升压过快时,因表针的机械惯性可能带来15%的测量误差,以3~5kV/s为宜。

(3)其他影响因素。避雷器表面有污秽,附近有接地的金属物品等,对测量结果也会有影响。

(4)R的选择。使试品击穿时的放电电流限制到试验变压器的1-5倍额定电流。通常采用水电阻,将蒸馏水装在硬塑料管或玻璃管内制成。为了降低阻值,可以加一些硫酸铜溶液。电阻要有足够的直径和长度,以保证试验进行中的热稳定和试品击穿后不发生沿面放电。一般采用可承受电压10kV,直径约25mm、长约50cm的水电阻。

升压可用自耦、移圈调压器与试验变压器配合使用。现场一般采用10kVA及以下的自耦调压器。自耦调压器漏抗小,输出波形好,功率损耗小。移圈式调压器用于配合10kV以上试验变压器。

测量工频放电电压,可用高压侧静电电雎表、分压器和低压侧测量。

四、对FS型避雷器工频放电电压的要求

对FS型避雷器工频放电电压的要求见下表:

额定电压(kV) 3 6 10
放电电压
(kV)
大修后 9~11 16~19 26~31
运行中 8~12 15~21 23~33

如工频放电电压的测量值高于上限值,则冲击放电电压升高(冲击系数一定),而如工频放电电压测量值低于下限值,则灭弧电压降低,避雷器可能在内部过电压下动作。
