ZC-110电流互感器现场校验仪的产品特征

时间:2019-06-11        阅读:loading... 次        来源:致卓测控
文章标题:ZC-110电流互感器现场校验仪的产品特征关  键 词:电流互感器现场校验仪,特征概      述:ZC-110电流互感器现场校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题,同时该产品性能

一、电流互感器现场校验仪概述

发电厂与变电站的高压电能计量装置,以及大量用户的电能计量装置,关系到发电、送电、供电及用户多方的利益。为保证计量准确,必须按照SD 109《电能计量装置检验规程》和DL/T 448-2016《电能计量装置技术管理规程》进行检验。我公司生产的ZC-110电流互感器现场校验仪是以高端测试技术,大规模电子线路设计以及符合国家相关规程研制出来的。它解决了现场检定电流互感器、电压互感器工作强度大、操作繁琐问题,同时该产品性能可靠、功能强大。

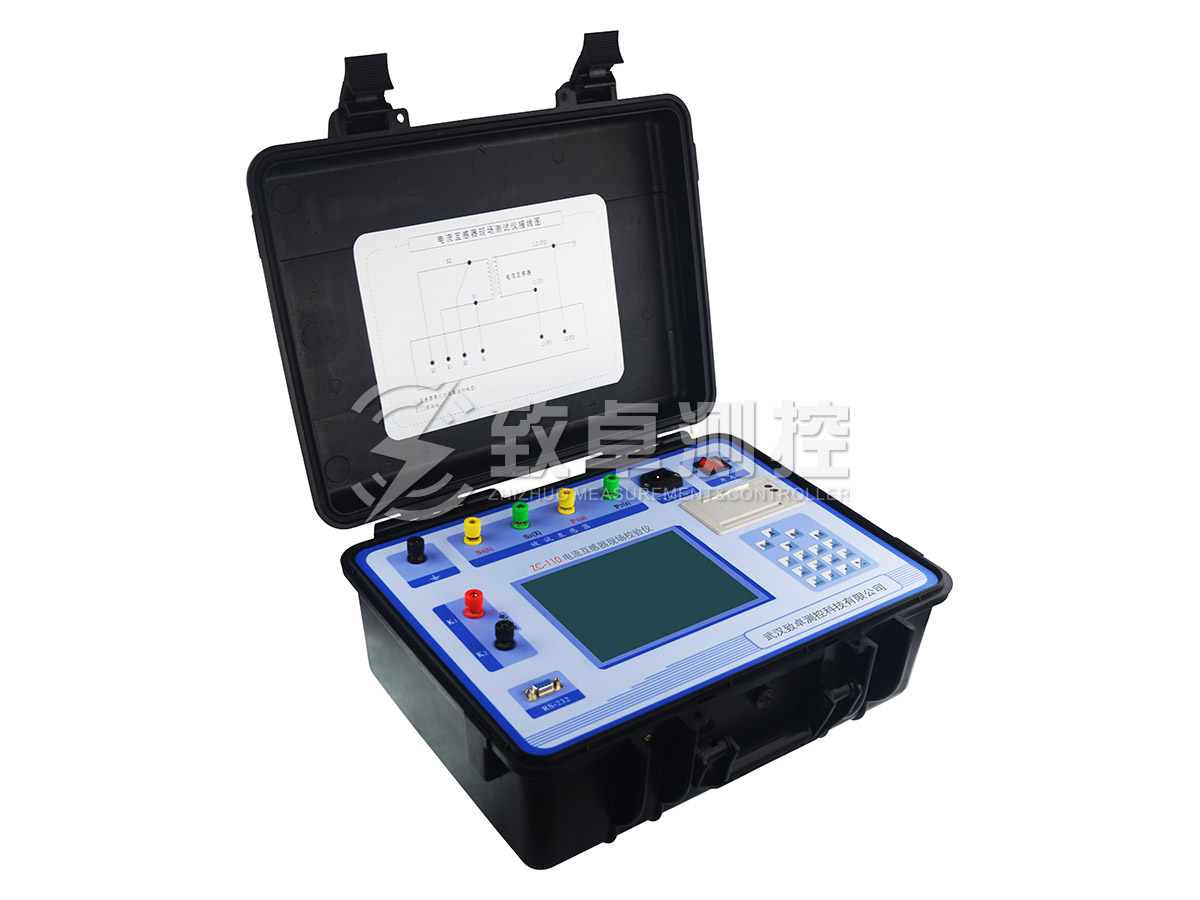

电流互感器现场校验仪

二、电流互感器现场校验仪产品特征

1. 具有测量电流互感器误差、变比、极性、直流电阻等功能,方便现场开展计量装置现场检定工作;

2. 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作;

3. 具有相当于被测电流互感器同变比的标准电压互感器,其准确度可以达到0.05级,准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差;

4. 采用接近工频的异频功率电源测试,防止现场工频电磁辐射和串联干扰;

5. 测量范围宽,可以至5A/5A~25000A/5A或5A/1A~6300A/1A;

6. 具有电流互感器变比、二次绕组内阻测试功能;

7. 采用800×600高分辨率大屏幕彩色液晶显示,具有人性化的界面及操作设计,使用触摸屏辅助操作,使操作变的更加方便、快捷;

8. 采用精准的软件算法,测量数据的准确性进一步提高;

9. 具有智能判断外接线状况,提示接线错误、变比、极性错误等;

10. 自动对测试数据进行化整,并判断是否超差,超差数据显示橙色,并且窗口右下角显示超差,对互感器的数据特性直观明了;

11. 直接出具现场检定结论,合格或超差;

12. 大规模存贮器可存储现场测试数据多达1000条;

13. 采用RS232或USB接口连接计算机打印数据证书;

14. 采用工程塑料模具机箱防震、防压,保障现场操作人员的安全和设备安全。
