互感器需要测量的参数有哪些?

时间:2019-06-11        阅读:loading... 次        来源:致卓测控
文章标题:互感器需要测量的参数有哪些?关  键 词:互感器,互感器测量仪器,互感器参数概      述:CTP-1000B 变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的

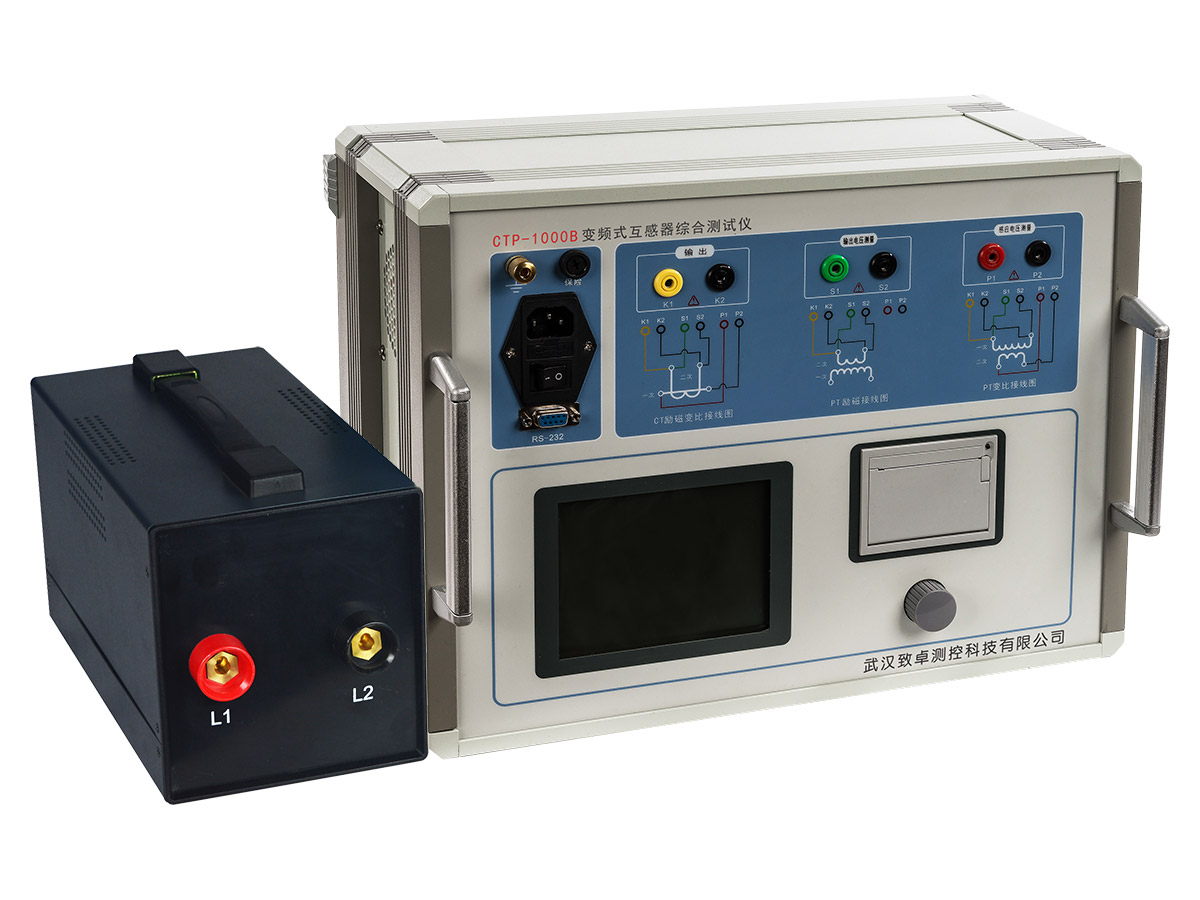

CTP-1000B变频式互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。市面上典型产品,如我司CTP-1000B变频式互感器综合测试仪的实物图如下:

变频式互感器综合测试仪

测量用互感器在电力线路中用于对交流电压或电流进行变换,以满足高电压或大电流的测量,起着一次系统与二次系统之间的桥梁作用。互感器一般都会应用在高压线路的检修过程中,使用了互感器之后我们可以把超高压转变成对人类没有危害的低压,这样我们就可以进行安全测量。

1、互感器参数

一次额定电流(电压):允许通过互感器一次绕组的用电负荷电流电压。

二次额定电流(电压):允许通过互感器二次绕组的一次感应电流电压。

极性判别、变比:一次额定电流(电压)与二次额定电流(电压)之比。

励磁特性:通常也叫伏安特性,电压互感器励磁特性是把PT一次绕组末端出线端子接地其他绕组均开路的情况下,在二次绕组施加电压U,测量出相应的励磁电流I,U和I之间的关系就是电压互感器励磁特性。

比差:互感器的误差包括比差和角差两部分。比值误差简称比差,一般用符号f表示,它等于实际的二次电流与折算到二次侧的一次电流的差值,与折算到二次侧的一次电流的比值,以百分数表示。

角差:相角误差简称角差,一般用符号δ表示,它是旋转180°后的二次电流向量与一次电流向量之间的相位差。规定二次电流向量超前于一次电流向量δ为正值,反之为负值,用分为计算单位。

2、互感器测量仪器

以往测量互感器的设备需单独分开对CT、PT测量,而现在研发的一款CT/PT互感器特性综合测试仪是集CT、PT测量功能于一体测量设备,CTP-1000B变频式互感器综合测试仪曲线、输出误差曲线、变比测量,极性判断、一次通流测试、交流耐压测试及铁心退磁功能。无需外接升流器、调压器等其他设备即可直接测量互感器。

文章阅读完毕,有任何产品或技术问题咨询,请直接拨打我公司技术服务专线:13618652561,24小时竭诚为您服务!
