PTA-2000C 电容式电压互感器测试仪

  • 电容式电压互感器测试仪(左视图)

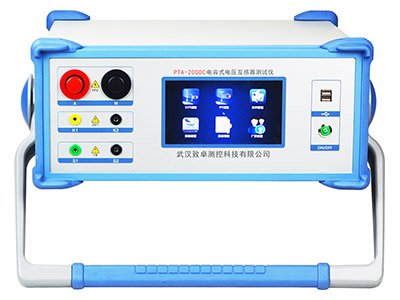

  • 电容式电压互感器测试仪(前视图)
  • 电容式电压互感器测试仪(右视图)

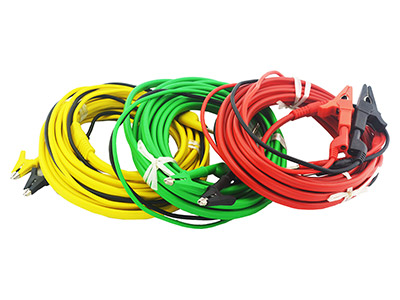

  • 电容式电压互感器测试仪(测试线)

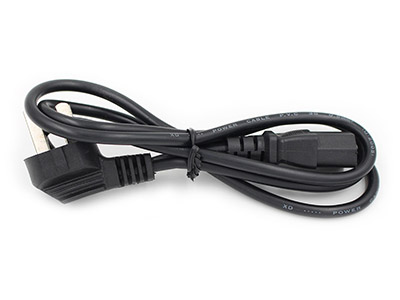

  • 电容式电压互感器测试仪(电源线)

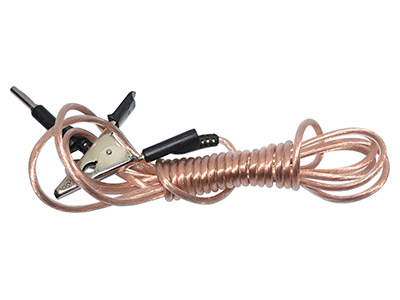

  • 电容式电压互感器测试仪(接地线)

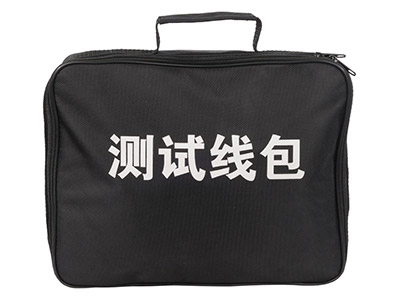

  • 电容式电压互感器测试仪(测试线包)

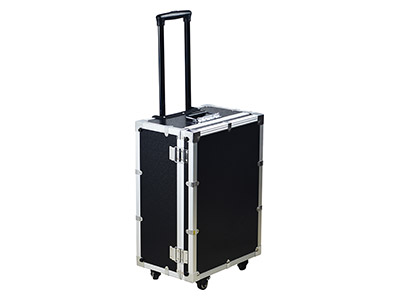

  • 电容式电压互感器测试仪(外包装箱)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【PTA-2000C电容式电压互感器测试仪】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的电容式电压互感器测试仪提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 电容式电压互感器测试仪,电容式电压互感器现场测试仪,电容式电压互感器现场校验仪,CVT现场校验仪

  • 相关文章
  • PTA-2000C电容式电压互感器测试仪又称电容式电压互感器现场测试仪、电容式PT现场校验仪,电容式电压互感器测试仪主要用于测试电容式电压互感器PT(CVT)、电磁式电压互感器PT的特性及误差测试。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    • 相关视频
    规格型号 PTA-2000C
    测试用途 电容式电压互感器、电磁式电压互感器特性测试。
    工作电源 输入电压 185Vac~250Vac
    允许输入电压 85Vac~264Vac
    频       率 50/60Hz
    允许频率 45Hz~65Hz
    输入功率 800VA
    接       头 标准交流插口60320
    PT变比
    准确度
    变比1~350 0.03%(典型值)
    变比350~1100 0.05%(典型值)
    变比>1100 0.07%(典型值)
    相位测量 分  辨 率 0.01min
    准  确 度 ±2min
    二次绕组
    电阻测量
    范       围 0Ω~500Ω
    分  辨 率 1mΩ
    准  确 度 0.5%±2mΩ(保证值)
    交流负载
    测量
    范       围 0VA~1000VA
    分  辨 率 0.01VA
    准  确 度 0.5%±0.05VA
    输       出 低压输出 0~120V 5Arms,电流:12A(峰值)功率:600VA
    高压输出 0~3000V
    环境条件 运行温度 -10℃~+50℃
    存储温度 -25℃~+70℃
    相对湿度 5%~95%,不结露
    物理特性 尺       寸 365×290×155mm3
    重       量 ≈18kg(不包括附件)

    1、单台仪器即可实现电容式PT(CVT)、电磁式PT的误差测试,无需谐振升压装置、标准电压互感器、负载箱、校验仪等设备,大大降低了现场校验误差的工作量。

    2、测试范围宽,能测试电压等级为6kV~800kV电磁式电压互感器。

    3、内部采用0.01级的标准电压互感器,采用测差法测试互感器的低压误差;利用变频测试技术得到工作区间的励磁特性曲线,结合低压实测的误差值用外推法分析出互感器整个工作量程的误差。仪器的测试等级可达到0.05级。测试过程中,最大产生不超过3kV的测试电压,保证现场测试的安全性。

    4、测试接线简单,操作简单易学,只需根据引导提示操作即可轻松完成互感器校验工作,大大提高了测试效率。

    5、具有智能判断外部接线状况,提示接线错误、变比、极性错误等。

    6、自动对测试数据进行化整,并判断是否超差,超差数据使用反色显示,对互感器的数据特性直观明了。

    7、大规模存贮器可存储现场测试数据多达10000条。

    8、采用铝型材机箱,具备良好的抗干扰性,并且保障现场高压试验时的操作人员安全和设备安全。

    9、采用高分辨率大尺寸8寸真彩色液晶显示,户外强光下清晰显示,带有触摸屏辅助操作,简单快捷。

    PTA-2000C 电容式电压互感器测试仪是在传统基于调压器、升压器、串联谐振的互感器校验装置的基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型PT测试仪器。装置采用高性能DSP+FPGA以及先进的ARM工控机、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。
