CTP-1000E 变频式互感器综合测试装置

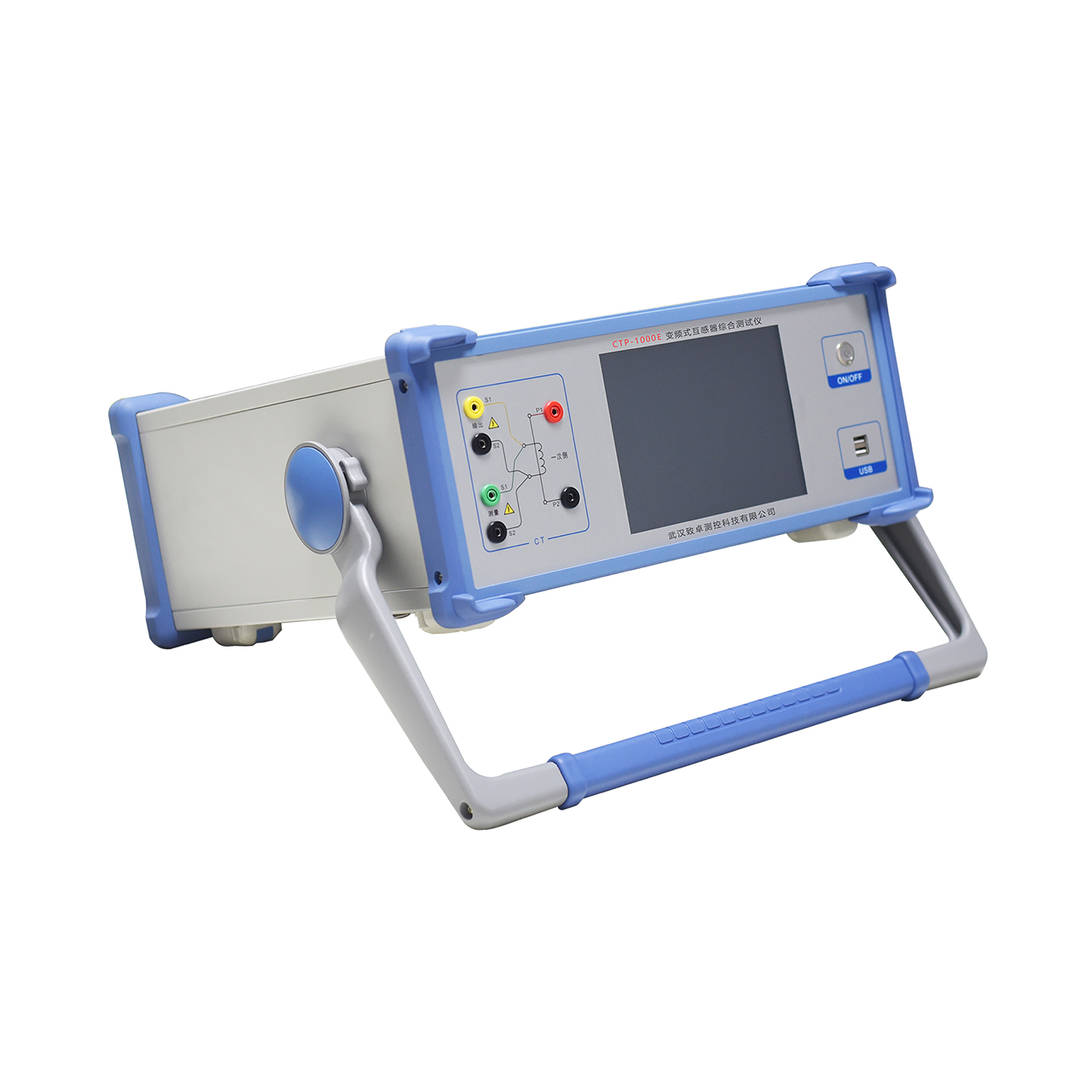

  • 变频式互感器综合测试装置(左视图)变频式互感器综合测试装置(左视图)

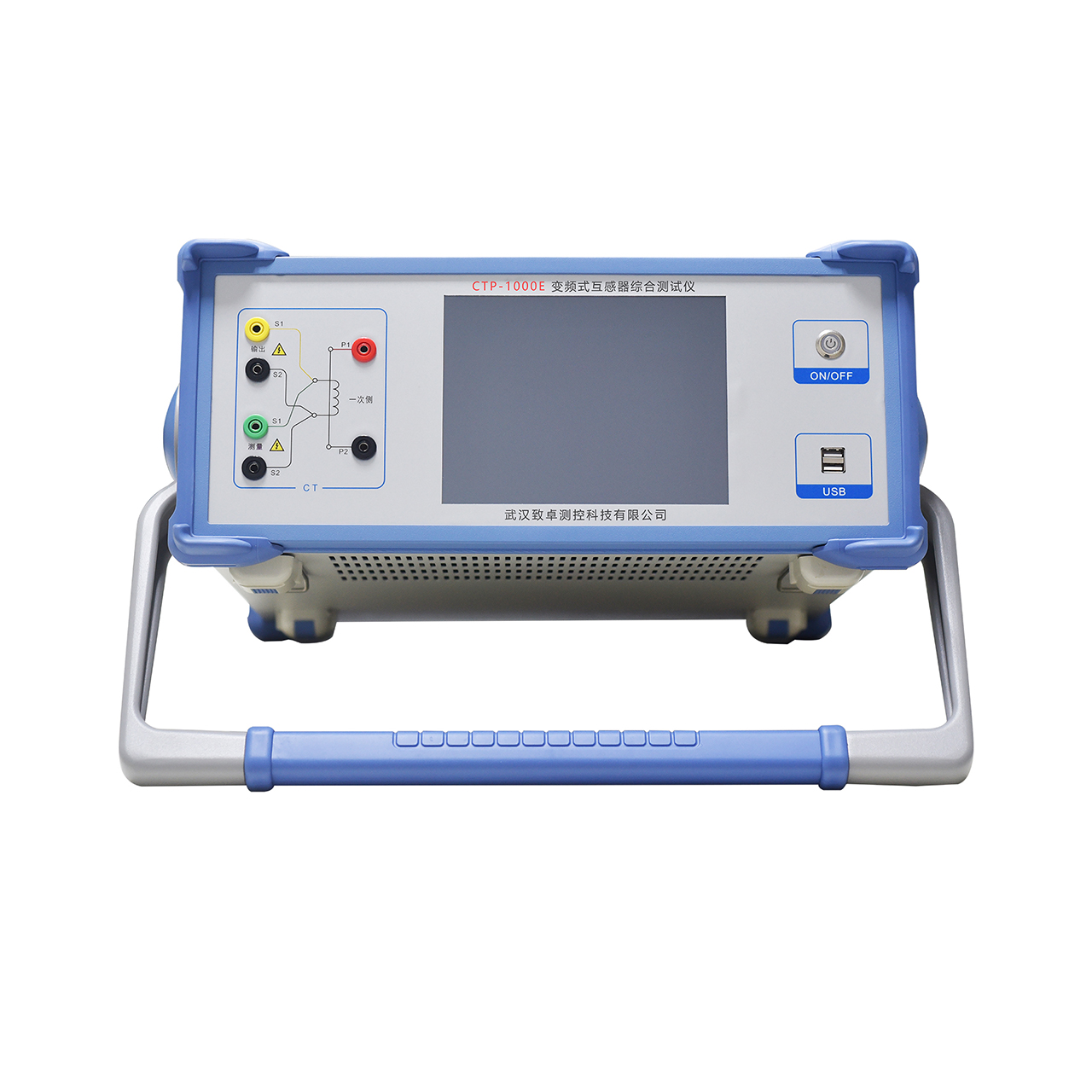

  • 变频式互感器综合测试装置(前视图)变频式互感器综合测试装置(前视图)

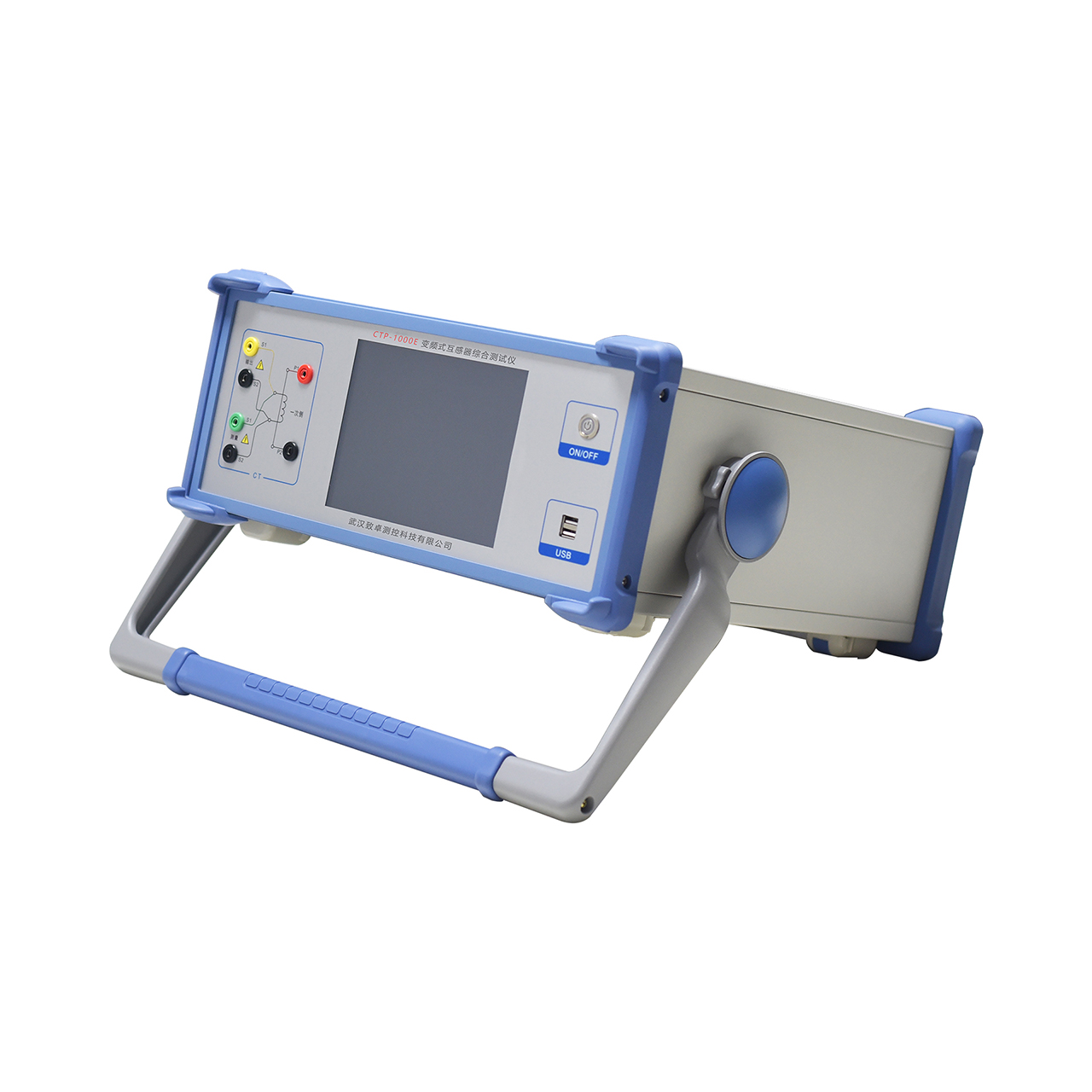

  • 变频式互感器综合测试装置(右视图)变频式互感器综合测试装置(右视图)
  • 变频式互感器综合测试装置(升流器)变频式互感器综合测试装置(升流器)
  • 变频式互感器综合测试装置(测试线)变频式互感器综合测试装置(测试线)
  • 变频式互感器综合测试装置(电源线)变频式互感器综合测试装置(电源线)
  • 变频式互感器综合测试装置(接地线)变频式互感器综合测试装置(接地线)
  • 变频式互感器综合测试装置(外包装箱)变频式互感器综合测试装置(外包装箱)
  • 变频式互感器综合测试装置(左视图)
  • 变频式互感器综合测试装置(前视图)
  • 变频式互感器综合测试装置(右视图)
  • 变频式互感器综合测试装置(升流器)
  • 变频式互感器综合测试装置(测试线)
  • 变频式互感器综合测试装置(电源线)
  • 变频式互感器综合测试装置(接地线)
  • 变频式互感器综合测试装置(外包装箱)
客户服务热线
销售热线:400-027-1566
技术支持:027-67849535
立即咨询
  • 服务说明
  • 武汉致卓测控科技有限公司专业生产【CTP-1000E变频式互感器综合测试装置】,凡购买本产品的全国用户享受免费技术指导 、我公司对您所购买的变频式互感器综合测试装置提供一年内免费维修、终生维护、或者现场指导等服务,欢迎联系我们!

  • 关 键 词
  • 变频式互感器综合测试装置,一次注入互感器测试装置,变频式互感器综合测试仪

  • 相关文章
  • CTP-1000E 变频式互感器综合测试仪又称变频互感器测试仪及变频式互感器测试仪,变频电流互感器:励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试;变频电压互感器:励磁特性、变比、极性、二次绕组电阻等测试。
    • 产品参数
    • 产品特性
    • 应用指南
    • 经典案例
    规格型号 CTP-1000E
    测试用途 CT:励磁特性、变比、极性、二次绕组电阻、二次负荷、通流、比差以及角差等测试要求;
    PT:励磁特性、变比、极性、二次绕组电阻等测试要求。
    工作电源 输入电压 185Vac~250Vac
    允许输入电压 85Vac~264Vac
    频       率 50/60Hz
    允许频率 45Hz~65Hz
    输入功率 800VA
    接       头 标准交流插口60320
    CT变比
    准确度
    变比1~2000 0.02%(典型值)/0.05%(保证值)
    变比2000~5000 0.03%(典型值)/0.1%(保证值)
    变比5000~40000 0.05%(典型值)/0.2%(保证值)
    PT变比
    准确度
    变比1~2000 0.02%(典型值)/0.05%(保证值)
    变比2000~5000 0.03%(典型值)/0.1%(保证值)
    变比5000~40000 0.05%(典型值)/0.2%(保证值)
    相位测量 分  辨 率 0.01min
    准  确 度 1min(典型值)/3min(保证值)
    二次绕组
    电阻测量
    范       围 0Ω~300Ω
    分  辨 率 1mΩ
    准  确 度 0.05%(典型值)/0.1%+1mΩ(保证值)
    交流负载
    测量
    范       围 0VA~1000VA
    分  辨 率 0.01VA
    准  确 度 0.05%(典型值)/0.1%±0.01VA(保证值)
    输       出 输出电压 0Vac~180Vac
    输出电流 0Aeff~12Aeff(36Apeak)
    输出功率 0VAeff~800VAeff(1800VApeak)
    环境条件 运行温度 -10℃~+50℃
    存储温度 -25℃~+70℃
    湿       度 相对湿度:5%~95%,不结露
    物理特性 尺       寸 400×300×205mm3
    重       量 ≈10kg(不包括附件)
    升流器[选配] 测试用途 通流测试
    输       入 0~110Vac
    电流输出 0~180A;精度:<0.2%
    工作环境 温度:-10℃~50℃;湿度:≤90%
    尺       寸 200×160×160mm3
    重       量 ≈5kg

    1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

    2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。

    3、可精确测量变比差与角差,比差最大允许误差±0.05%,角差最大允许误差±2min,能够进行0.2S级电流互感器的测量,变比测量范围为1~40000。

    4、选配我司专用的升流器后,可输出180A的电流,方便现场通流测试。

    5、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60KV的CT测试。

    6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

    7、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。

    8、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。

    9、全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。

    10、8.4寸真彩LCD液晶触摸屏,全中文彩色图形界面以及全触摸输入控制方便人机交互。

    11、仪器自带双USB2.0接口,可以同时接入键盘和鼠标操作仪器。

    12、测试结果可用U盘导出word格式报表,程序可用U盘升级,方便快捷。

    13、装置内置大容量固态硬盘,可存储数万组测试数据,掉电不丢失。

    14、配有后台分析软件,方便测试报告的保存、转换、分析,可以用于试验数据的对比、判断与评估。

    CTP-1000E 变频式互感器综合测试装置是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器。

    CTP-1000E 变频式互感器综合测试仪满足以下场合:

    1、适合电力科研院所进行互感器校验;

    2、适合互感器制造厂家进行出厂校验;

    3、满足电力部门预防性试验;

    4、满足工程单位、盘柜企业交接试验。
