互感器测试仪使用方法

时间:2020-11-18        阅读:loading... 次        来源:致卓测控
文章标题:互感器测试仪使用方法关  键 词:概      述:CTP-1000B互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器 电流互感器试验使用方法: 在 参数 界面,用 旋转鼠标 切换光标到
CTP-1000B互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是电力行业用于互感器的专业测试仪器

电流互感器试验使用方法:
参数界面,用 旋转鼠标切换光标到类型栏,选择互感器类型为CT。
1 试验接线
试验接线步骤如下:
第一步:根据表2.1描述的CT试验项目说明,依照图2.1或图2.2进行接线(对于各种结构的CT,可参考附录D描述的实际接线方式)。
表1  CT试验项目说明

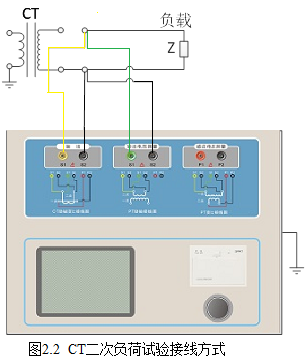

图2.1  CT直阻、励磁、变比试验接线方式    图2.2  CT二次负荷试验接线方式
第二步:同一CT其他绕组开路,CT的一次侧一端要接地,设备也要接地。
第三步:接通电源,准备参数设置。

2 参数设置

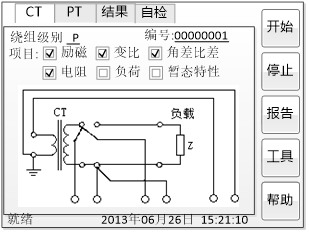

试验参数设置界面如图2.3。

图2.3    基本参数设置界面
参数设置步骤如下:
旋转鼠标 切换光标,选择要进行的试验项目,当光标停留在某个试验项目时,屏幕显示与该试验项目相关的参数设置;当光标离开试验项目时,屏幕显示所选试验项目所对应的接线图。
可设置的参数如下:
(1)编号:输入本次试验的编号,便于打印、保存管理与查找。
(2)额定二次电流:电流互感器二次侧的额定电流,一般为1A和5A。
(3)级别:被测绕组的级别,对于CT,有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
(4)当前温度:测试时绕组温度,一般可输入测试时的气温。
(5)额定频率:可选值为:50Hz或60Hz。
(6)最大测试电流:一般可设为额定二次电流值,对于TPY级CT,一般可设为2倍的额定二次电流值。对于P级CT,假设其为5P40,额定二次电流为1A,那么最大测试电流应设5%*40*1A=2A;假设其为10P15,额定二次电流为5A,那么最大测试电流应设10%*15*5A=7.5A。
如果用户希望看到以下结果,需要准确设置基本参数(建议用户设置)
(1)匝比误差、比值差和相位差
(2)准确计算的极限电动势及其对应的复合误差
(3)实测的准确限值系数、仪表保安系数和对称短路电流倍数
(4)实测的暂态面积系数、峰瞬误差、二次时间常数
对于不同级别的CT,参数的设置也不同,见表2.2。
