文章标题:互感器试验的主要项目关  键 词:概      述:互感器试验的主要项目:电流互感器励磁特性是指电流互感器一次侧开路,二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线,因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。 具体试验项目如下: (1)、励磁曲线 在图2.4或图2.6的测量结果页面,选择 励磁结果 ,将出现励磁曲线界面,如图2.13: 图2.13 励磁曲线界面 (2)、励磁数据

互感器试验的主要项目:电流互感器励磁特性是指电流互感器一次侧开路,二次侧励磁电流与所加电压的关系曲线,实际上就是铁芯的磁化曲线,因此也叫励磁特性。试验的主要目的是检查互感器的铁芯质量,通过鉴别磁化曲线的饱和程度,计算10%误差曲线,并用以判断互感器的二次绕组有无匝间短路。
具体试验项目如下:

(1)、励磁曲线

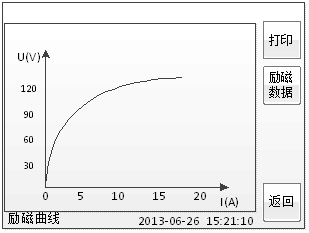

在图2.4或图2.6的测量结果页面,选择励磁结果,将出现励磁曲线界面,如图2.13:

图2.13  励磁曲线界面
 (2)、励磁数据

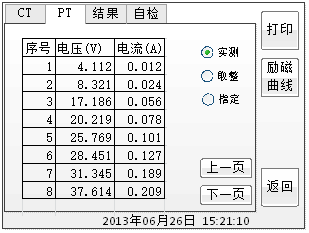

   在图2.13的励磁曲线页面,选择励磁数据将显示励磁数据界面,如图2.14:

图2.14 励磁数据界面
在上图中可以显示三种形式的励磁数据:
  1. 实测:仪器升压过程中实际捕捉的电压、电流序列;
  2. 取整:对实测的励磁数据按电流取整后的结果显示,10mA以下按1mA递增、10mA~100mA以上按5mA递增、100mA以上按0.1A递增,取整的结果便于数据记录、比对;
  3. 指定:可以显示任意指定电流点的励磁数据;
(3)、5%、10%误差曲线

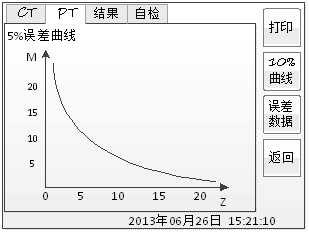

只有保护级的互感器(包括暂态保护级)才有5%、10%的误差曲线与误差数据;在CT设置中选定为P/PR/PX/TPx的互感器,在试验结果图2.4界面中,选择误差结果将显示5%误差曲线,如图2.15:

图2.15 5%误差曲线
在图2.15中,还可以选择显示10%的误差曲线。保护互感器的10%误差曲线是10%误差数据的图形化显示,其含义是相同的,其含义为互感器复合误差不大于10%时,其二次负荷与过流倍数的关系曲线。5%的误差曲线是互感器复合误差不大于5%时,其二次负荷与过流倍数的关系曲线。(4)5%10%误差数据

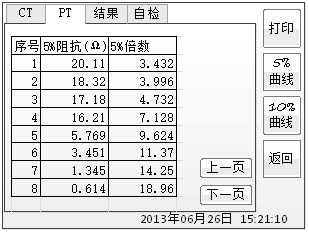

在图2.15中,选择误差数据将显示5%、10%的误差数据,如图2.16所示:

图2.16  5%误差数据界面
(5)、比差、角差表

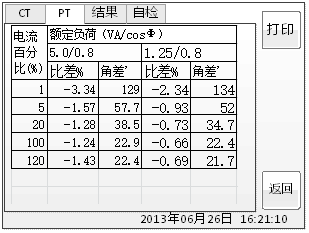

只有测量级的互感器才有比差、角差结果表;在CT设置中选绕组级别为“计量”的互感器,且测试项目选择了“误差”项目的才会有比差、角差表。在图2.4 CT测试结果界面中,选择误差结果,将出现比差、角差表,如图2.17:

图2.17 比值差表界面
上图中显示了互感器分别在额定负荷与下限负荷下的比差、角差表,额定负荷是在CT设置页面中,下限负荷规定为25%的额定负荷。
